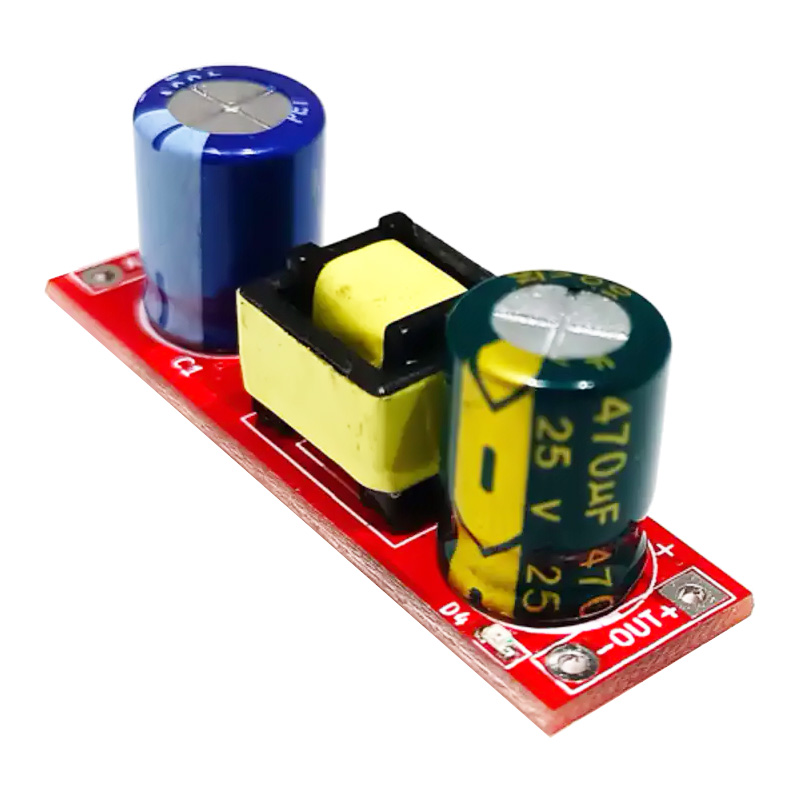

Джерело живлення 11-14В 1.5Вт 0.13A нестабілізоване M401 (плата без корпусу)

Імпульсне джерело живлення M401 - це готовий, налаштований, мініатюрний, модуль з низькою потужністю, покликаний замінити конденсаторні джерела живлення в пристроях, в яких потрібна розв'язка з мережею 220В, 50-60Гц, а стабільність вихідної напруги не є важливою.

Технічні характеристики:

• Напруга живлення:180-250 В
• Частота мережі живлення: 50-60 Гц
• Максимальна потужність джерела навантаження: 1.5 Вт
• Діапазон постійних вихідних напруг: 11-14 В
• Діапазон струмів навантаження: 0-130 мА
• Габаритні розміри, Д*Ш*В: 44*13*20 мм

Наявність напруги на виході відображається світлодіодом. Блок живлення рекомендуємо застосовувати для живлення малопотужних пристроїв, що споживають до 1.5 Вт, у тривалому режимі роботи, де потрібна розв'язка по мережі. Модуль добре підходить для живлення мініатюрних пристроїв автоматики.

М401 можна застосовувати для міні-освітлювальних LED-світильників та LED-стрічок. Оскільки максимальний гарантований струм 130мА, при 12В, то можливе підключення світлодіодів або LED-стрічок, потужністю до 1.5 Вт, а також модулів керування з димуванням на основі ШИМ. Навантаження вище 1.5Вт може викликати пульсації світлового потоку. Це конструктивними особливостями схеми джерела.

Дозволяється не тривале збільшення навантаження до 160 мА, але тоді на виході можуть з'явитися пульсації, які слід враховувати для ваших пристроїв. Рекомендуємо використовувати максимальне навантаження до 130мА! При збільшенні струму навантаження понад 130мА, можливий варіант, коли модуль просто не запуститься. Рішення – зменшити струм пристрою.

Ми не рекомендуємо додавати електроліти на виході з загальною ємністю 1000 мкФ, через те, що джерело може не починатись при максимальному навантаженні. Номінальне значення електролітів у модулі цілком достатньо для зазначених струмів максимального навантаження, і більшість можливих застосувань.На виході стабілізатора встановлюється електроліт 220 мкФ. Для більш стабільної вихідної напруги рекомендуємо використовувати аналогічне джерело живлення типу M401-12 або М401-5, на 12 та 5 вольт відповідно, залежно від ваших потреб.

Підключення модуля живлення:

Будьте уважні: не плутайте вхід і вихід, підключення високої та низької напруги, що може призвести до виходу модуля з ладу! Заборонено закорочувати вихід модуля!

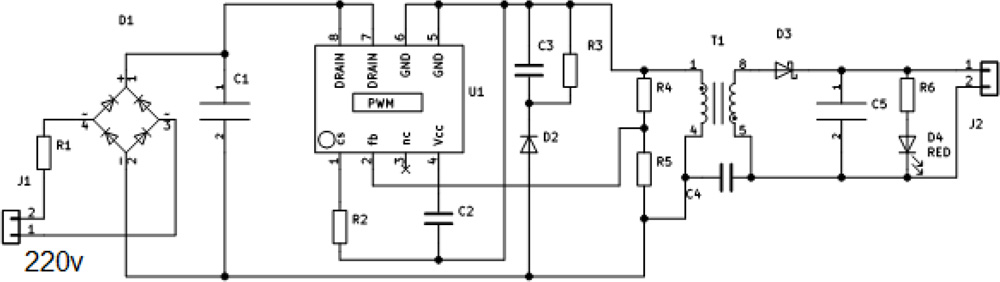

Схема електрична принципова:

Пристрій у робочому стані знаходиться під високою напругою 220 Вольт, а тому будьте особливо уважні та обережні!
