Модуль безперебійного живлення з роз'ємом USB-A і Type-C, що поєднує в собі потужний зарядний пристрій і підвищує 5В 3.1А перетворювач напруги. Плата містить усі необхідні компоненти та до неї достатньо підключити літієвий акумулятор достатньої ємності.
Модуль безперебійного живлення з роз'ємом Type-C, що поєднує в собі потужний зарядний пристрій і підвищує 5В 3.1А перетворювач напруги. Плата містить усі необхідні компоненти та до неї достатньо підключити літієвий акумулятор достатньої ємності.
Мініатюрний підвищуючий перетворювач постійної напруги, MT3608 з регульованою вихідною напругою до 28В і максимальним струмом до 2А. Вхідна напруга завжди має бути нижче тієї, що знімається з виходу!
Потужний двонаправлений (Step-Up / Down DC-DC) регульований перетворювач DC-DC XL6009 з максимальним струмом до 3 А. Регулювання здійснюється підлаштовним резистором, розташованим на платі.
Потужний двонаправлений (Step-Up / Down DC-DC) регульований перетворювач DC-DC XL6019 з максимальним струмом до 3А. Регулювання здійснюється підлаштовним резистором, розташованим на платі.
Потужний двонаправлений (DC-DC Step-Up / Step-Down) регульований перетворювач DC-DC XL6019 з максимальним струмом до 4А. Регулювання здійснюється підлаштовним резистором, розташованим на платі.
Мініатюрний регульований підвищуючий перетворювач з вихідною напругою до 28В і максимальним струмом до 2А. Вхідна напруга завжди має бути нижче вихідної.
Модуль призначений для самостійного складання повербанків із використанням LiPo/Li-Ion акумуляторів. Модуль містить усі необхідні компоненти для ефективного та безпечного заряду акумулятором та перетворення напруги для живлення зовнішніх пристроїв. Підтримуються протоколи швидкого заряджання QC4.0 / PD3.0.
Невеликий модуль імпульсного перетворювача однополярного джерела напруги в двополярний без гальванічної розв'язки. Відмінне рішення для живлення аналогових схем, збудованих на операційних підсилювачах.
Мініатюрний регульований підвищуючий перетворювач з регульованою вихідною напругою до 12В і максимальним струмом до 2А. Вхідна напруга завжди має бути нижче вихідної. Модуль має фіксовані значення вихідної напруги: 5 В, 8 В, 9 В та 12 В. Перед вмиканням обов'язково необхідно виставити потрібне значення напруги. Вихідна напруга обирається закорочуванням паяльником двох пар контактних площадок.
Понижуючий конвертер постійного струму побудований на базі LM2596S, діапазон напруг на вході 4.5 - 40В, на виході 3 - 35В (обов'язкова умова: вхідна напруга має бути не менше ніж на 1.5В вище ніж вихідна).
Ще один мініатюрний імпульсний понижуючий конвертер MINI-360-V2 на мікросхемі MP1482DS з номінальним струмом 2.0А, вхідна напруга 4.75 - 18В, вихідна 0.9 - 15В (налаштовується підлаштування резистором на платі). Компактні розміри і висока ефективність модуля дозволяють використовувати його в широкому діапазоні різних автономних пристроїв, мініробоплатформах і інших diy-моделях. При тривалій роботі на максимальних токах слід подбати про охолодження модуля.
Ще один мініатюрний імпульсний понижуючий конвертер MINI-360 на мікросхемі MP2307 з номінальним струмом 3А, вхідна напруга 4.75 - 23В, вихідна 1.0 - 20В (налаштовується підлаштування резистором на платі). Компактні розміри і висока ефективність модуля дозволяють використовувати його в широкому діапазоні різних автономних пристроїв, мініробоплатформах і інших diy-моделях. При тривалій роботі на максимальних токах слід подбати про охолодження модуля.
Модуль питания с выпрямителем и стабилизатором напряжения предназначен для построения трансформаторных источников питания со стабильным выходным напряжением. Благодаря использованию стабилизатора напряжения LM7809 выходное напряжение стабилизировано с высокой точностью. При использовании модуля необходимо учитывать, что разница напряжений входного и выходного рассеивается в виде тепла, которое рассеивается радиатором. Так как размеры радиатора небольшие то и выходной ток, при большой разнице напряжений, должен быть небольшой. При необходимости подключения более мощной нагрузки необходимо использовать радиатор большего размера и обеспечить его хорошее охлаждение.
Модуль живлення з регульованим стабілізатором напруги призначений для побудови трансформаторних джерел живлення зі стабільною вихідною напругою. Завдяки використанню стабілізатора напруги LM317 вихідна напруга стабілізована з високою точністю. При використанні модуля необхідно враховувати, що різниця напруг вхідного і вихідного розсіюється у вигляді тепла, яке розсіюється радіатором. Так як розміри радіатора невеликі то і вихідний струм, при великій різниці напруг, повинен бути невеликий. При необхідності підключення більш потужного навантаження необхідно використовувати радіатор більшого розміру і забезпечити його гарне охолодження.
Потужний і надійний перетворювач напруги з вхідної напруги від 9 до 35В в стабілізовану 5В з максимальним струмом до 5А. При максимальному вихідному струмі може знадобитися додаткове активне охолодження перетворювача. Модуль перетворювача відмінно підходить для живлення різної 5В електроніки в автомобілях з напругою бортової мережі 12В і 24В, а також зарядки мобільних пристроїв.
Модуль B560C — це високоякісний понижуючий (Buck) перетворювач напруги, розроблений для живлення чутливої електроніки. Завдяки унікальній схемі фільтрації, він забезпечує неймовірно чистий вихідний сигнал із рівнем пульсацій всього 3 мВ, що робить його ідеальним вибором для аудіопристроїв, вимірювальної техніки та радіомодулів. Підтримує роботу від 5 В до 60 В, що дозволяє використовувати його в системах 12В, 24В, 36В та 48В.
Самий найпотужніший серед мініатюрних понижуючих перетворювачів DC Mini560 напруги на 12В. Має відмінний ККД і функціями відправляється відключення живлення і можливості відключення світлодіода індикації живлення. Перетворювач чудово справляється зі струмом навантаження в 3А з додатковим охолодженням, наприклад, невеликим вентилятором.
Самий найпотужніший серед мініатюрних понижуючих перетворювачів DC Mini560 напруги на 3.3В. Має відмінний ККД і функціями відправляється відключення живлення і можливості відключення світлодіода індикації живлення. Перетворювач чудово справляється зі струмом навантаження в 4А без додаткового охолодження, але для струму 5А потрібне застосування додаткового охолодження, наприклад, невеликим вентилятором.
Самий найпотужніший серед мініатюрних понижуючих перетворювачів DC Mini560 напруги на 5В. Має відмінний ККД і функціями відправляється відключення живлення і можливості відключення світлодіода індикації живлення. Перетворювач чудово справляється зі струмом навантаження в 4А без додаткового охолодження, але для струму 5А потрібне застосування додаткового охолодження, наприклад, невеликим вентилятором.
Самий найпотужніший серед мініатюрних понижуючих перетворювачів DC Mini560 напруги на 9В. Має відмінний ККД і функціями відправляється відключення живлення і можливості відключення світлодіода індикації живлення. Перетворювач чудово справляється зі струмом навантаження в 4А без додаткового охолодження, але для струму 5А потрібне застосування додаткового охолодження, наприклад, невеликим вентилятором.

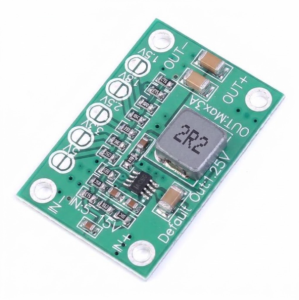

Знижувальний перетворювач з максимальним вихідним струмом 3А з можливістю вибору однієї з встановлених напруг. Напруга вибирається закорочуванням відповідних контактів на платі перетворювача. Якщо жоден із контактів не закорочений, то на виході встановлюється напруга за замовчуванням 1.25 В.
