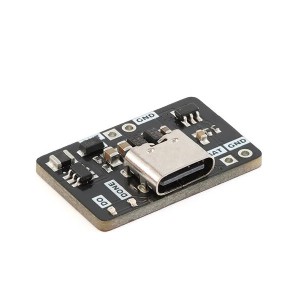

Модуль живлення для мультіметрів від літієвого акумулятора 3.7 В із зарядкою на USB Type-C та вихідною напругою 9 В. Відмінне рішення для заміни 9 В батареї "Крона" в мультиметрах, дозиметрах та іншій автономній апаратурі з живленням 9 В.
Ще один мініатюрний імпульсний понижуючий конвертер MINI-360 на мікросхемі MP2307 з номінальним струмом 3А, вхідна напруга 4.75 - 23В, вихідна 1.0 - 20В (налаштовується підлаштування резистором на платі). Компактні розміри і висока ефективність модуля дозволяють використовувати його в широкому діапазоні різних автономних пристроїв, мініробоплатформах і інших diy-моделях. При тривалій роботі на максимальних токах слід подбати про охолодження модуля.
Підвищує DC-DC перетворювач потужністю до 1200 Вт зі струмом не більше 20 А. Режим роботи СС/CV (постійний струм/постійна напруга). Регулює вихідну напругу в межах 12-80 В (підстроювальний резистор CV V-ADJ). Вхідна напруга 10-60 В. Регулювання вихідного струму 0.5-18A (+/-0.3A) (підстроювальний резистор CC A-ADJ). Є захист від перевищення вхідного струму (>25A), короткого замикання (запобіжник 30А), переполюсування (150А MOSFET на вході). Також є налаштування режиму захисту акумулятора від глибокого розряду (низька вхідна напруга). Напругу спрацьовування можна встановити в межах 9-50 В (підстроювальний резистор RV1). Перетворювач має великий радіатор для тепловідведення. За високої потужності перетворення рекомендується примусове охолодження вентилятором. Перед увімкненням перевірте правильність встановлення ізолюючих прокладок під транзисторами!
Модуль PD-тригера з роз'ємом USB Type-C на мікросхемі XQC110 яка виконує можливості керування вихідною напругою джерела живлення, що підтримує стандарт Power Delivery 3.0, без можливості зміни напруги перемикання "на льоту" (всього доступно 4 фіксованих значення: 9/12/15/20V). Модуль лише перемикає напругу та ніяк не впливає на вихідну потужність Вашого джерела живлення.
Модуль призначений для самостійного складання повербанків із використанням LiPo/Li-Ion акумуляторів. Модуль містить усі необхідні компоненти для ефективного та безпечного заряду акумулятором та перетворення напруги для живлення зовнішніх пристроїв. Підтримуються протоколи швидкого заряджання QC4.0 / PD3.0.
Знижувальний перетворювач SW3516 із модулем зарядки з підтримкою безлічі сучасних протоколів швидкої зарядки. Від аналогічних відрізняється скромними розмірами, широким діапазоном вхідної напруги та високою надійністю. Перетворювач має два виходи: USB та USB Type-C.
Підвищуючий DC-DC перетворювач дозволяє отримати на виході стабілізовану напругу від 12 до 50 В при змінній напрузі на вході від 8.5 до 48 В. Напруга виходу встановлюється багатообертовим змінним резистором. Так само є можливість обмежувати вихідний струм з його стабілізацією, що дозволяє використовувати цей перетворювач для живлення світлодіодів. Для коректної роботи різниця між вхідною і вихідною напругою повинна становити не менше 2В. Для забезпечення ефективного відведення тепла перетворювач зібраний на платі з алюмінієвою основою, що дозволяє встановити перетворювач безпосередньо на тепловідвід.
Цей синхронний стабілізатор перетворює вхідну напругу до 40 В і ефективно знижує її до 12 В з максимальним вихідним струмом близько 15 А. Типова ефективність від 80% до 95% поряд з його високими можливостями по струму роблять цей регулятор відмінним рішенням для живлення потужних низьковольтних навантажень. Регулятор має захист від зворотної напруги та вихідний сигнал, який вказує на те, що регулятор не може адекватно підтримувати вихідну напругу.
Цей синхронний стабілізатор перетворює вхідну напругу до 40 В і ефективно знижує його до 5 В з максимальним вихідним струмом близько 15 А. Типова ефективність від 80% до 95% поряд з його високими можливостями струму роблять цей регулятор відмінним рішенням для живлення потужних низьковольтних навантажень . Регулятор має захист від зворотньої напруги і вихідний сигнал, який вказує на те, що регулятор не може адекватно підтримувати вихідну напругу.
Компактний імпульсний відвищуючий перетворювач напруги U3V16F12 від компанії Pololu ефективно генерує 12 В при вхідній напрузі всього 1.3 В і витримує безперервний вхідний струм приблизно до 1.5 А. ( Примітка: мінімальна пускова напруга становить 2.7 В, але після цього він працює при зниженні вхідної напруги до 1.3 В) Відстань між контактами становить 2.54 мм, що робить цю плату сумісною зі стандартними макетними платами без паяння.
Мініатюрний підвищуючий перетворювач U1V10F5 на 5 В з 0.5 до 5.5 В і вхідним струмом до 1200 мА. В його основі лежить мікросхема TPS6120X і він призначений для живлення невеликих 5 В схем від двох NiMH, NiCd акумуляторів або лужних елементів живлення. Зручне розташування контактів для застосування на макетних платах.
Мініатюрний потужний підвищуючий перетворювач на 5 В з 0.5 - 5.5 В і струмом до 1200 ма. Призначений для живлення невеликих 5 В схем від одного до трьох NiMH, NiCd акумуляторів або лужних елементів живлення. При перевищенні вхідної напруги вище вихідної схема автоматично переходить в лінійний режим стабілізації напруги. Перетворювач містить вбудований захист від перевантаження і захист від перегріву. Зручне розташування контактів для застосування на макетних платах.
Потужний регульований підвищуючий перетворювач DC-DC XL6019 з вихідною напругою до 45 В і максимальним струмом до 3 А. Регулювання здійснюється підлаштовним резистором, розташованим на платі.
Це потужний імпульсний синхронний регулятор перетворювач, який ефективно підвищує вхідну напругу 2,9В в вихідну 5В при максимальному вхідному струмі до 8А. Цей регулятор має захист від зворотної напруги і, на відміну від більшості перетворювачів, що підвищують, він пропонує опцію коректного відключення, яка відключає живлення для навантаження.
Це потужний імпульсний синхронний регулятор перетворювач, який ефективно підвищує вхідну напругу до 2,9 В вихідна напруга 9 В при максимальному вхідному струмі до 8 А. Цей регулятор має захист від зворотної напруги та, на відміну від більшості підвищують перетворювачів, він пропонує опцію коректного відключення, яка відключає живлення для навантаження.
Цей синхронний імпульсний підвищує/знижуючий стабілізатор ефективно виробляє 12 В при вхідній напрузі від 2.8 В до 22 В. Його здатність перетворювати як більш високу, так і нижчу вхідну напругу робить його корисним для випадків, в яких напруга живлення може сильно змінюватись, як, наприклад, з батареями, які запускаються з великою напругою, але розряджаються нижче 12 В. Плата має розміри 22.86 × 22.86 мм, має типовий ККД від 85% до 95% і може забезпечувати безперервний вихідний струм від 0.5 А до 3 А залежно від вхідного напруги. Регулятор також має захист від зворотної напруги та додатковий вхід роздільної здатності, який можна використовувати для переведення регулятора в стан зниженого енергоспоживання зі споживаним струмом менше 10 мкА на вольт на вході VIN.
Цей потужний синхронний перетворювач напруги з перетворенням вгору/вниз ефективно видає 5 В від вхідних напруг від 2,8 В до 22 В. Його здатність перетворювати як більш високі так і нижчі вхідні напруги робить його корисним для застосувань, де напруга живлення може сильно змінюватись , Як у випадку з батареями, які в зарядженому стані мають вихідну напругу вище, але розряджаються нижче 5 В. Плата має розміри 0.89 × 1.2 см, має типовий ККД від 85% до 95% і може видавати безперервні вихідні струми від 1 А до 2 А, залежно від значення вхідної напруги.
Імпульсний підвищуючий/знижувальний стабілізатор S7V8F5 ефективно забезпечує фіксовану вихідну напругу 5 В при вхідній напрузі від 2.7 В до 11.8 В. Його здатність перетворювати як більш високі, так і нижчі вхідні напруги робить його корисним для додатків, в яких напруга живлення може змінюватися. значно, як із батареями, які запускаються вище, але розряджаються нижче регульованої напруги. Компактний модуль має типовий ККД понад 90% і може видавати від 500 мА до 1 А у більшості діапазонів вхідної напруги.
Цей потужний синхронний перетворювач напруги з перетворенням вгору/вниз ефективно видає 5 В від вхідних напруг від 2.8 В до 22 В. Його здатність перетворювати як більш високі так і нижчі вхідні напруги робить його корисним для застосувань, де напруга живлення може сильно змінюватись , Як у випадку з батареями, які в зарядженому стані мають вихідну напругу вище, але розряджаються нижче 5 В. Плата має розміри 0.89 × 1.2 см, має типовий ККД від 85% до 95% і може видавати безперервні вихідні струми від 1 А до 2.5 А, залежно від значення вхідної напруги.
Імпульсний підвищуючий/знижуючий стабілізатор S7V8A ефективно забезпечує регульовану вихідну напругу від 2.5 В до 8 В при вхідній напрузі від 2.7 В до 11.8 В. Його здатність перетворювати як більш високі, так і нижчі вхідні напруги робить його корисним для додатків, в яких напруга може змінюватись. значно, як із батареями, які запускаються вище, але розряджаються нижче регульованої напруги. Компактний модуль має типовий ККД понад 90% і може видавати від 500 мА до 1 А у більшості діапазонів вхідної напруги.
Сімейство синхронних понижуючих (step-down) стабілізаторів напруги D45V5Fx генерує нижчі напруги з вхідних напруг до 65 В, підтримуючи при цьому максимальні безперервні вихідні струми від 400 до 700 мА мА в залежності від комбінації вхідної і вихідної напруги. Вони є імпульсними стабілізаторами (також званими імпульсними джерелами живлення (SMPS) або перетворювачами постійного струму в постійний струм), що робить їх набагато ефективнішими, ніж лінійні стабілізатори напруги, особливо коли різниця між вхідною та вихідною напругою велика. Це сімейство включає п'ять версій з фіксованою вихідною напругою в діапазоні від 3.3 В до 12 В. Даний модуль перетворює вхідну напругу від 12.5 В до 65 В стабільну вихідну напругу 12 В з максимальним вихідним струмом до 500 мА.
Потужний синхронний перемикаючий знижувальний стабілізатор перетворює вхідну напругу до 50 В і ефективно знижує її до 12 В. Плата має розміри всього 25.4 × 25.4 мм, але забезпечує типові максимальні безперервні вихідні струми від 2,3 до 6,5 А в залежності від вхідної напруги що робить його придатним для живлення помірних та великих навантажень. Опціональний вхід ввімкнення з точним порогом відключення може бути використаний для переведення регулятора в стан низького енергоспоживання зі споживаним струмом від 10 до 20 мкА на вольт вхідної напруги на вході VIN. Регулятор також має захист від зворотної напруги та вихідний сигнал power-good, який вказує, коли регулятор не може адекватно підтримувати вихідну напругу. Також є подібні перетворювачі на інші фіксовані напруги.
