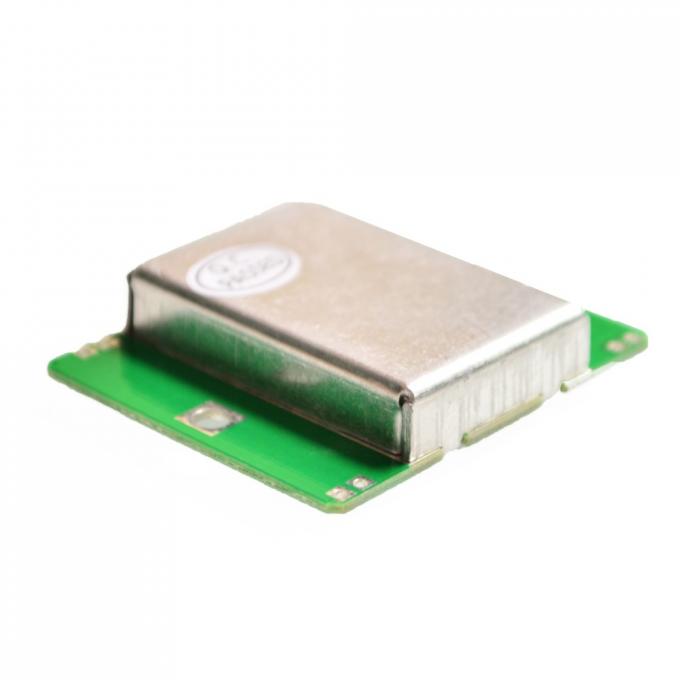

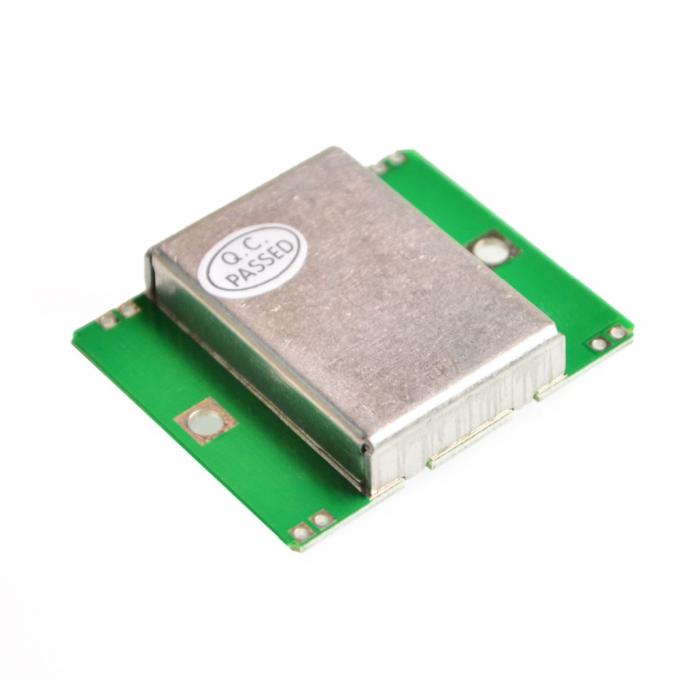

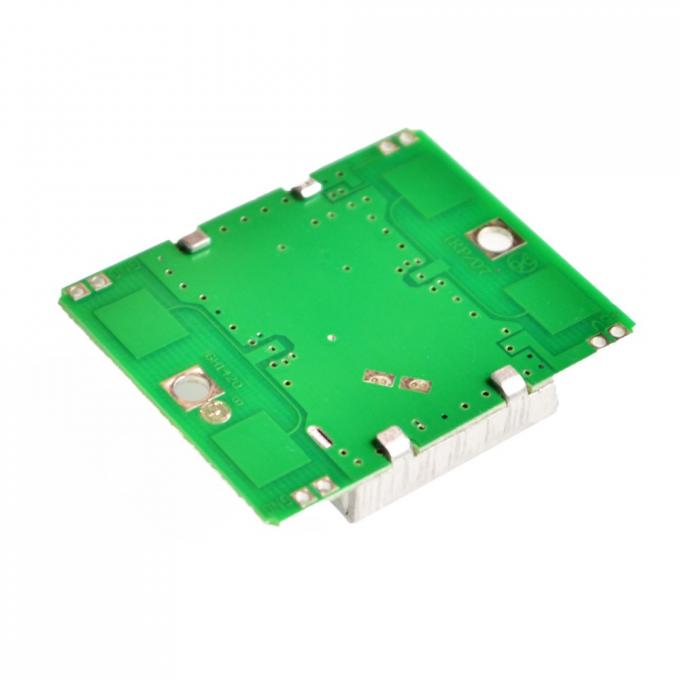

HB100 датчик руху, заснований на методі Доплера - виявлення рухомих об'єктів. Робоча частота датчика 10.525ГГц. Подібні датчики знаходять широке застосування в системах автоматизації таких як: датчики управління відкриттям дверей, охоронні системи, системи управлінням освітленням. Метод виявлення руху заснований на зміні відображення частоти від об'єкта. При наближенні об'єкта частота відбитого сигналу збільшується, а при видаленні - зменшується. При нерухомому об'єкті випромінювана та прийнята частоти рівні.
Переваги датчика:
безконтактне виявлення об'єктів
мала чутливість до параметрів навколишнього середовища (температура, вологість, шум, пил, світло і т.д.)
максимальна дальність виявлення до 20 метрів
мізерна випромінювана потужність
Основні параметри:
Розміри: 37x45x8 мм
Основний чіп: HB100
Робоча напруга: 5В
Характеристики передавача:
Частота передачі: 10.525 ГГц
Точність установки частоти: 3МГц
Вихідна потужність: 13dBm EIRP
Робоча напруга: 5В
Струм: 60мА макс. 37мА
Випромінювані гармоніки: <-10dBm
Імпульсний режим:
Середній струм: 2мА
Тривалість імпульсу: 5мкс
Період заповнення: 1%
Характеристики приймача:
Чутливість: (співвідношення С / Ш 10dB) в діапазоні від 3Гц до 80Гц -86dBm
Відгуки покупців про Датчик движения на эффекте Доплера HB100
Павел (15.08.2021)
Доплеровский измеритель, датчик движения HB100
Вроде бы очевидно, но некоторые люди реально ищут резисторы на 1m . В схеме ошибка. Номинал, разумеется 1MОм.
Дополню советами:
Питание к усилителю и к датчику очень рекомендую пропустить через раздельные дроссели к каждому - свой mГн.
Усилитель по возможности расположить максимально близко к датчику, сигнальный вывод должен быть настолько коротким, насколько это возможно.
Операционник любой. LM избыточен, я использовал сдвоенный, не помню точно какой именно.
Если требуется просто детектор движения - дополните выход с усилителя диодом и 10 мкф между выходом диода и землей.
Еще одна мощная информация по HB100 :
Вроде бы очевидно, но некоторые люди реально ищут резисторы на 1m . В схеме ошибка. Номинал, разумеется 1MОм.
Дополню советами:
Питание к усилителю и к датчику очень рекомендую пропустить через раздельные дроссели к каждому - свой mГн.
Усилитель по возможности расположить максимально близко к датчику, сигнальный вывод должен быть настолько коротким, насколько это возможно.
Операционник любой. LM избыточен, я использовал сдвоенный, не помню точно какой именно.
Если требуется просто детектор движения - дополните выход с усилителя диодом и 10 мкф между выходом диода и землей.
То есть получается, если даже собрать предусилитель, нормально отследить движение по выходному усиленному этим усилителем сигналу затруднительно (: На выходе тот же высокочастотный сигнал, который никак не подашь на цифровой вход ардуино, нужно принимать на аналоговый и анализировать достаточно сложно ? Насколько я понимаю в таких устройствах сигнал (типа несущая) есть всегда - из него нужно вычленить есть ли движение ?
На выходе датчика будет разностная частота биений.Если высокочастотная составляющая несущей частоты и проникнет на выход то она подавится в соединительных проводах.
Вывод IF можно напрямую подключить к аналоговому или цифровому входу Ардуино, чтобы отслеживать наличие движения по этому датчику? Или нужно обязательно предусилитель выходного сигнала собирать по схеме Приложения 1 из руководства по применению?
Работой менеджеров и оперативностью поставки доволен.
Работа датчика НВ100 превзошла мои ожидания.Испытал работу пока только в комнате на дистанции 8 метров - реагирует на легкое шевеление пальцами!, кроме того, реагирует на очень медленное движение (в отличие от ИК-датчиков движения любых моделей и производителей). Предусилитель выходного сигнала собирал по схеме Приложения 1 из руководства по применению MSAN-001 от производителя из Сингапура - сайт www.aligsense.com
Скажите, а как вы анализировали выходной сигнал после усиления, чтобы определить есть движение или нет ?
Насколько я понимаю сигнал (типа несущая) есть всегда - из него нужно вычленить есть ли движение ?
