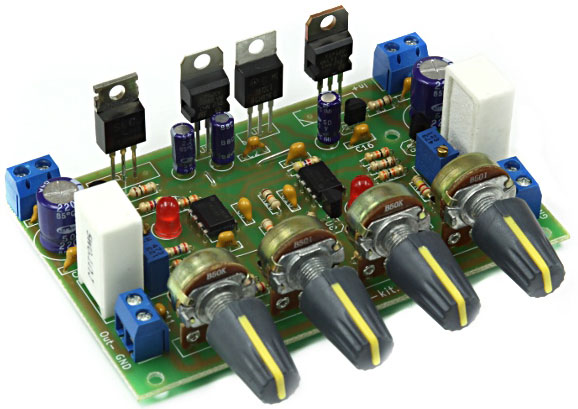

Конструктор "Лабораторний двополярний блок живлення K234"

Даний конструктор (К-234) дозволяє зібрати лабораторний блок живлення з можливістю регулювання вихідної напруги (0-30В), обмеження струму навантаження (0-2А) та індикацією режиму обмеження струму за допомогою світлодіода червоного кольору.

Характеристики:

• Вхідна напруга: 14-35 В
• Вихідна напруга: 0-30 В
• Струм навантаження: 0-2 А
• Нестабільність вихідної напруги: ±1%
• Кількість незалежних каналів: 2
• Розмір плати: 101 х 63 мм

Робота схеми

Схема стабілізації напруги позитивної полярності зібрана на компараторі U4В. Порівнюючи вихідну напругу, поділену на дільнику R25 R26, з опорним, сформованим стабілізатором U8 і потенціометром RV6, компаратор формує вихідну напругу, що управляє станом транзистора Q3, який у свою чергу керує регулюючим елементом Q4.

Обмеження струму здійснюється компаратором U4А, який порівнює напругу падіння на шунт R22 з опорною напругою, формованим потенціометром RV3 і стабілізатором U6. При перевищенні заданого порога, U4А формує напругу неузгодженості, що подається на вхід U4В, що не інвертує, що в кінцевому підсумку приведе до обмеження вихідної напруги схеми. У режимі обмеження струму світиться світлодіод D2. Схема регулювання напруги негативної полярності та струму працює аналогічно. Регулювання вихідної напруги здійснюється потенціометром RV4, а струму – RV1.

Налагодження схеми

Для позитивної гілки: ручку потенціометра RV3 викрутити ліворуч до упору, змінювати стан потенціометра RV5 доти, доки не загориться світлодіод D2. Для негативної гілки зробити ті ж операції з RV1 і RV2, стежачи за станом D1.

Примітки:

• Потужність постійних резисторів 0,25 Вт
• При підключенні провідників живлення, земляний провідник підключити до обох клем P1, P2
• Рекомендується підключати пристрій до джерела напруги провідниками завдовжки не більше 10 см

УВАГА! Транзистори Q2 і Q4 необхідно встановити кожен на радіатор з площею поверхні не менше 300 см 2 кожен, або на загальний площею не менше 600 см2, із застосуванням діелектричних термопровідних підкладок. U1, U2 ставити на тепловідведення не потрібно. Якщо захочете поставити – обов'язково ізолюйте їх від радіатора термопровідною прокладкою.

Електрична схема:

Схема розташування елементів

Схема підключення
