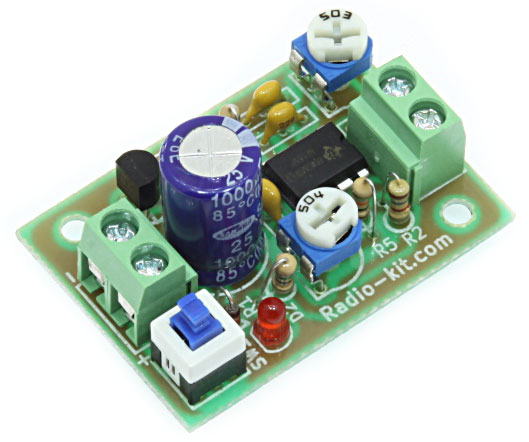

Конструктор "Генератор прямокутних імпульсів K169"

код: AOC604

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

71 грн

в наявності

Купити в один клік

	2
	голосувати

Знайшли дешевше?

Опис
Відгуки
Задати питання

Пристрій виконано на базі таймера U2 з частотою генерації, що змінюється, в зазначеному діапазоні. Частотозадаючі елементи таймера - R2, R5, R3 і C5. На мікросхемі U1 виконано стабілізатор напруги живлення схеми. Переналаштування частоти здійснюється підстроювальним резистором R4. Рівень вихідного сигналу регулюється підстроювальним резистором R6. Кнопка SW1 призначена для включення - вимикання пристрою. Світлодіод D2 сигналізує роботу генератора. Джерело живлення підключається до контактів P1. Сигнал НЧ знімається з контактів P2.

Пристрій призначений для формування імпульсів прямокутної форми. Можна застосувати для налаштування різних схем радіоапаратури.

Технічні характеристики:

Вхідна напруга, В: 5...12
Максимальний струм споживання менше, мА: 50
Частота імпульсів. Гц: 300 ... 15000
Амплітуда сигналу, В: 4
Габаритні розміри, мм: 42х30

Електрична схема:

Схема розташування елементів:
