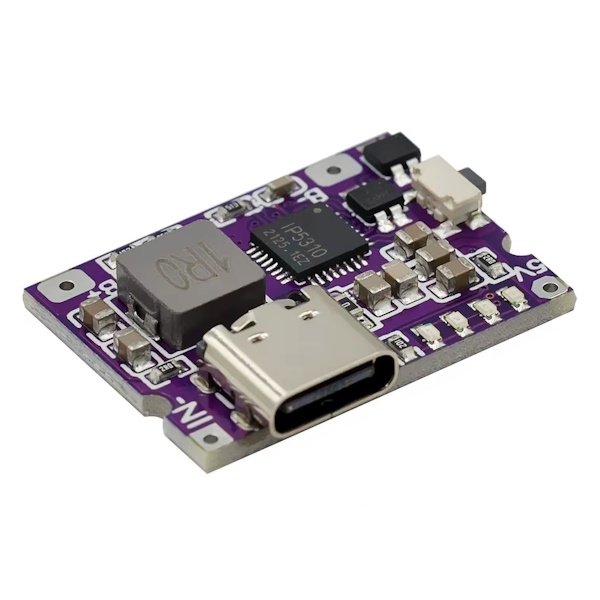

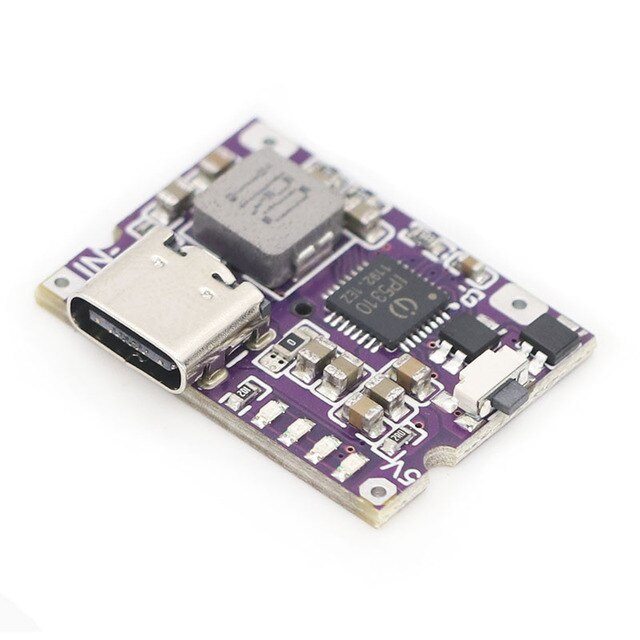

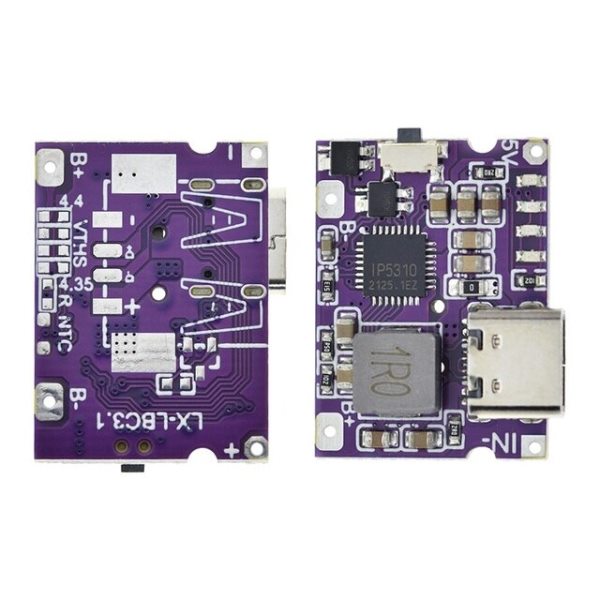

Підвищуючий перетворювач IP5310 5V/3A DC-DC Type-C

Євген (26.03.2025)

Чудовий пристрій, якщо ви хочете живити вашу схему від невеликого Li-Ion акумулятора. Як для проєктів Ардуїно (не знаю як там зі схемами силових установок на десятки А) то інколи навіть краще застосовувати IP5310, ніж ТР4056 вкупі з МТ3608. Якщо хтось не зрозумів, то необхідна напруга у 5 В знімається з двох контактів + та - на тому боці, де відсутнє гніздо USB AF. І це велика перевага такого варіанту, який дозволяє дуже зручно встановити модуль на плату. Керування кнопкою таке саме, як і на усіх сучасних повербанках - одне натискання = запуск, два коротких натискання = вимкнення. У вимкнутому стані заряджаєте акум, а у ввімкненому стані, відповідно, знімаєте корисну напругу 5 В і максимум десь 2,4 А (це стандарт). Я зупинив свій вибір на цьому прекрасному модулі, бо маю плату розробки JC4827W543 4.3-inch IPS LCD, який оснащений модулем зарядки IP5306, що відпрацьовує свої функції на усі 100%.
Дуже вдячний найкращій Ардуїно-крамниці України за швидке та якісне обслуговування та розумні ціни. Рекомендую цей та інші товари Arduino.ua усім зацікавленим покупцям.

Ромаріо (22.09.2024)

Доброго дня, підскажіть, чи буде віідображатись стан заряду акумулятора, при натисканні кнопки в стані спокою і так само при заряджанні, і чи потрібно буде при кожному під''єднання да З.П. натискати кнопку

Рибалко Андрій (31.07.2024)

Судячи з відповіді яку отримав від адміна, ця плата не працює як підвищуючий перетворювач, лише як контроллер зарядки акумулятора, без можливості отримати з нього 5В. Щоб дійсно мати 5В треба брати https://arduino.ua/prod7006-pidvishhyuchii-peretvoruvach-dc-dc-ip5310-5v3a-usb-a-type-c. Прошу змінити назву товару, щоб не вводити у оману.

Володимир (06.07.2024)

> Модуль безперебійного живлення
Ні. Використав такий модуль для живлення Raspberry Pi. Спочатку все виглядало прекрасно, навіть можна за допомогою кнопки вмикати/вимикати. Але потім виявилося що модуль не одразу вмикає перетворювач коли зникає зовнішнє живлення (Raspberry був підключений до USB-A, зовнішнє живлення на USB-C). Приблизно на 30 мС напруга на виході падає до нуля, і цього достатньо для того щоб Raspberry перезавантажився. А оскільки навіть вимкнений модуль одразу подає +5 на вихід якщо подати на нього зовнішнє живлення - таке використання стає неможливим: при підключенні зовнішнього живлення для зарядки акумулятору комп''ютер без потреби вмикається, а при відключенні зовнішньо живлення - аварійно вимикається. Тобто контролер просто не запам''ятовує свій стан, а чекає звичайної умови виявлення підключеного навантаження для того щоб запуститися.

Тож, на жаль, доведеться городити щось більш складне, елегантне рішення з "безперебійним живленням" не спрацювало.

покупатель (19.06.2024)

Спасибо за ответ на второй вопрос. Могли бы вы так же ответить на первый? Что означают слова "Автоматичне виявлення підключення вихідного навантаження"? Если в цепи, запитанной через Type C, возникает разрыв, а через 10 минут исчезает (переключатель щелкает обратно, шнурок из разъема Type C не вынимается) - напряжение на контакты разъема Type С подано будет?

покупатель (18.06.2024)

Добрый день, читаем в описании товара:

1) Автоматичне виявлення підключення та відключення вихідного навантаження

2) Інтелектуальна ідентифікація навантаження, що автоматично переводить перетворювач у режим очікування

Как одно сочетается со вторым? Т.е., допустим, в разъем type C вставлен кабель, через который запитана какая-то нагрузка с выключателем (при этом кабель из гнезда не вынимается). Щелкаю выключателем - плата обнаруживает отсутствие нагрузки, и переходит в режим ожидания. Щелкаю выключателем обратно - что будет? Плата подаст 5B на нагрузку, или не подаст?

И второй случай: в разъем USB Type С подключен телефон, 5В на плату поданы через дополнительные площадки, и тут питание сначала пропадает, а через 10 минут появляется. Обнаружит ли плата, что 5В на входе снова есть, или так и будет работать от аккумулятора?

Юрий (04.06.2024)

Купил 3 шт. 2 не работают. 3 не стал открывать

Константин (27.10.2023)

Весьма достойно я вам скажу. 2х 2170 аккумы подключил на вход, через type c - type c подключил телефон заряжать, и получал 2 с копейками ампера на выходе. При этом модуль был еле тёплый наощупь. Возможно если аккумы будут более разряжены, и нагрев увеличится, но судя по всему, если и так, то разница будет невелика. У меня 4V на входе было
