Ємнісний диммер світлодіода на SGL8022W

код: AOC464

Додаткові категорії товару: Контролери і драйвери світлодіодів

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

50 грн

в наявності

Купити в один клік

	21
	голосувати

Знайшли дешевше?

Опис
Відгуки (6)
Задати питання

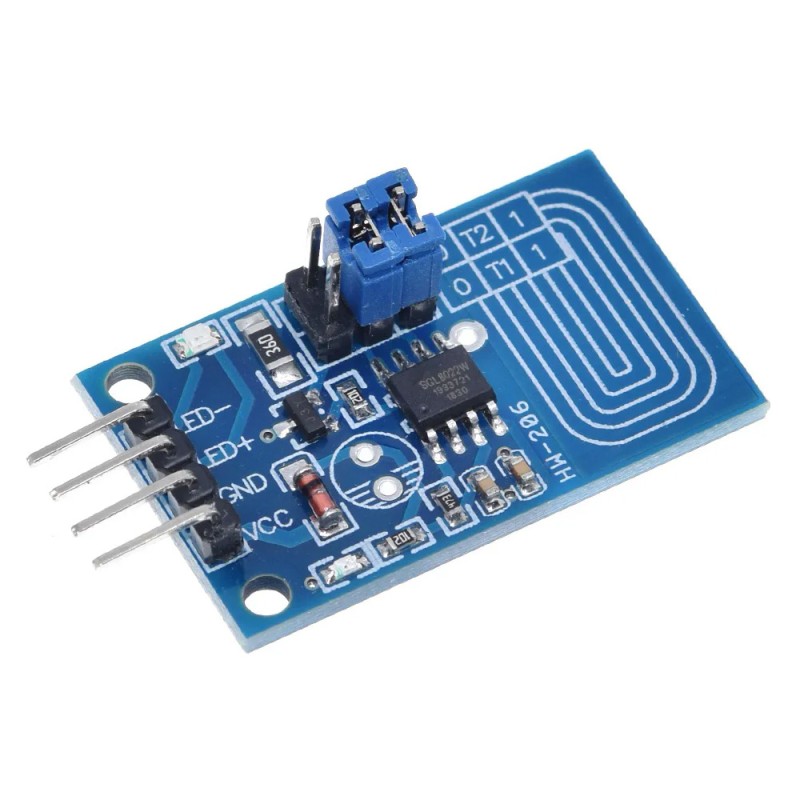

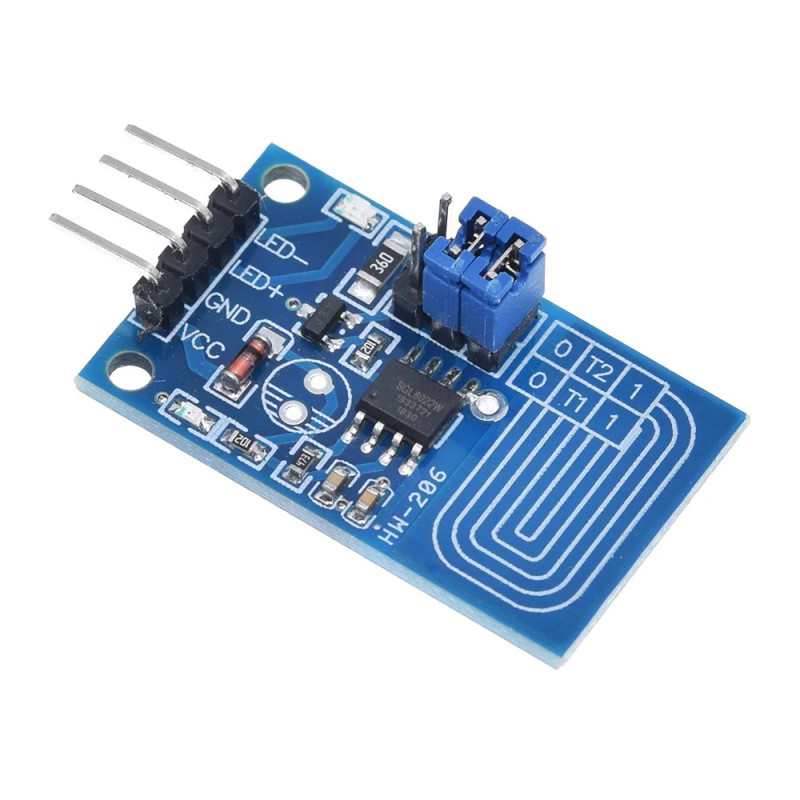

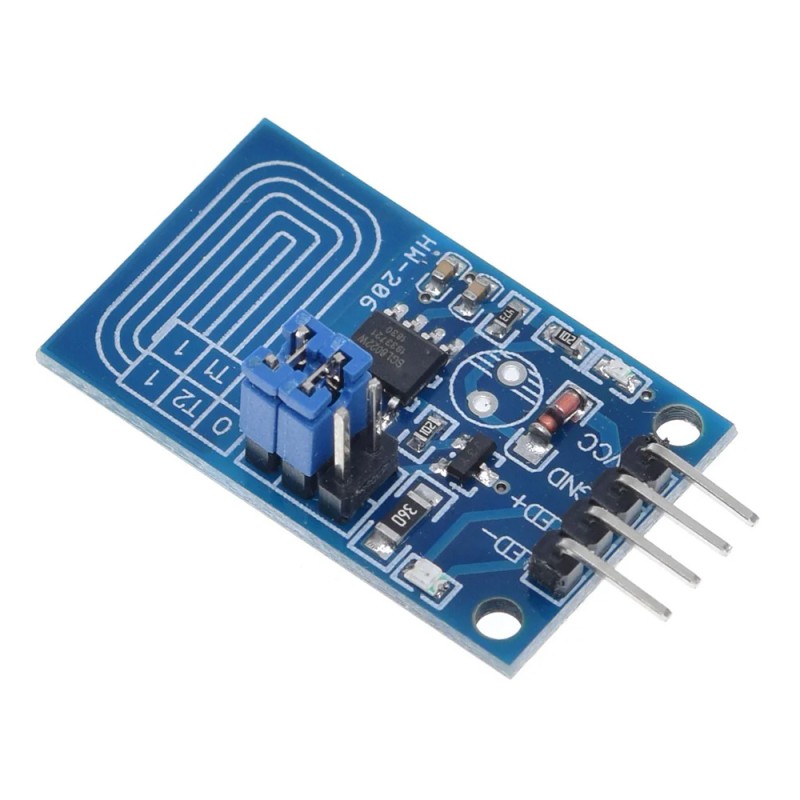

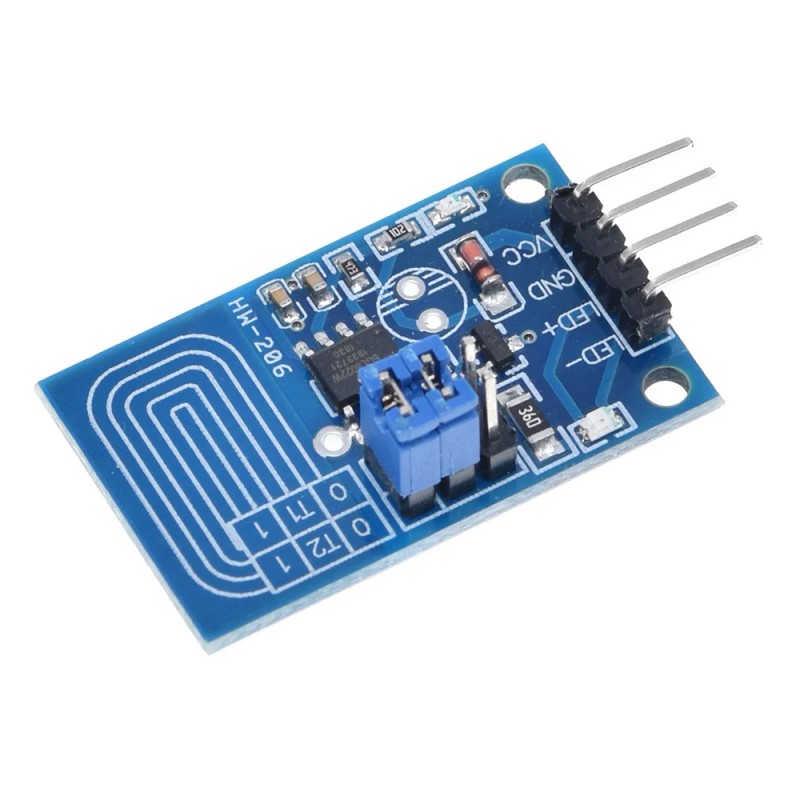

Ємнісний вимикач живлення світлодіода побудований на мікросхемі SGL8022W. В якості силового транзистора використаний S9013 з максимальним струмом колектора 500мА. Ємнісний датчик реагує на дотик навіть через ізоляційний матеріал товщиною до 3 мм. Крім світлодіода на вихід регулятора можна підключати будь-яке інше навантаження з максимальним струмом не більше 500мА.

Режими роботи:

T1 = 0, T2 = 0 - Дотик до сенсора обирає одну з 3-х ступенів яскравості від 0 до максимальної
T1 = 1, T2 = 0 - Короткочасний дотик до сенсора плавно вмикає і вимикає світлодіод.
T1 = 0, T2 = 1 - Короткочасний дотик вмикає або вимикає світлодіод. Тривале (більше 550мс) натискання призводить до плавного збільшення або зменшення яскравості. При включенні використовується значення яскравості, виставлене при попередньому включенні.
T1 = 1, T2 = 1 - Короткочасний дотик вмикає або вимикає світлодіод. Тривале (більше 550мс) натискання призводить до плавного збільшення або зменшення яскравості.

Характеристики:

Тип регулятора: ємнісний
Чіп регулятора: SGL8022W
Силовий транзистор: S9013
Напруга живлення: 2,4 В - 5.5В
Максимальний струм навантаження: 500мА

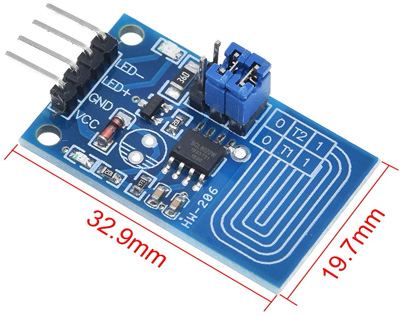

Розміри: 33мм х 20мм

Відгуки покупців про Емкостной диммер светодиода на SGL8022W

Максим (03.05.2025)

Спасибо магазину за хорошую работу, отлично все упаковано, все доехало в целостности. Про модуль скажу что выходы led + и led - скорей всего для подключения выводного светодиода для наблюдения за состоянием устройства, кому это нужно, не знаю. Важен только контакт led - ну и контакт + питания, потому что здесь реализовано управление через минус. К примеру если нужно управлять модулем типа usb led у которого питание 5 вольт и ток потребляется не более 400 мА то его нужно подключить таким образом: + 5v к + 5v , gnd (-) к led -. Тогда можно без проблем управлять своим usb светильником. Если не устанавливать конденсатор для регулировки чувствительности, то полезны в модуле только 1 и 4 режим, 2 и 3 работают неадекватно.

Відповісти

Артем (08.05.2024)

Добавьте даташит в описание, там есть инфа с подбором кондера для регулировки чувствительности.

* у модуля низкое энергопотребление (10-20 мкА).
** от МК им управлять нельзя, у него вход реагирует на изменение емкости.
*** он не сохраняет параметры (яркости) при перезагрузке по питанию.
**** даташит не описывает выход, при управлении полевиком, затвор лучше притянуть к земле.

Відповісти

Костянтин (21.07.2021)

Замовив таку платку - відремонтував maxus настільну лампу, от тільки за порадою інших + взяв з батареї, а не з led+

Відповісти

Павел (11.11.2017)

Ребятки ! Скажите,а управлять посредством этого сенсора контроллером можно,отправляя на его вход 0 или 1 ?

Відповісти

admin (13.11.2017)

Скорее всего нет..

Відповісти

Dred (06.07.2017)

Прекрасная платка. Три алгоритма включения позволяют реализовать качество освещения на любой вкус. При использовании полевого транзистора управляла нагрузкой в 1 А. Чудом пережила напряжение питания в 10В))

Відповісти
