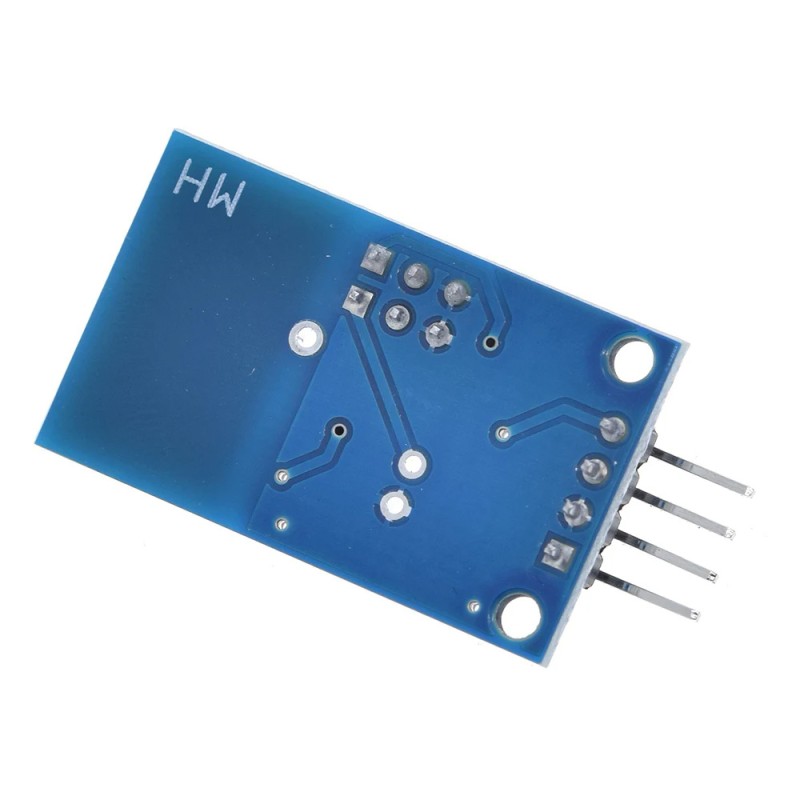

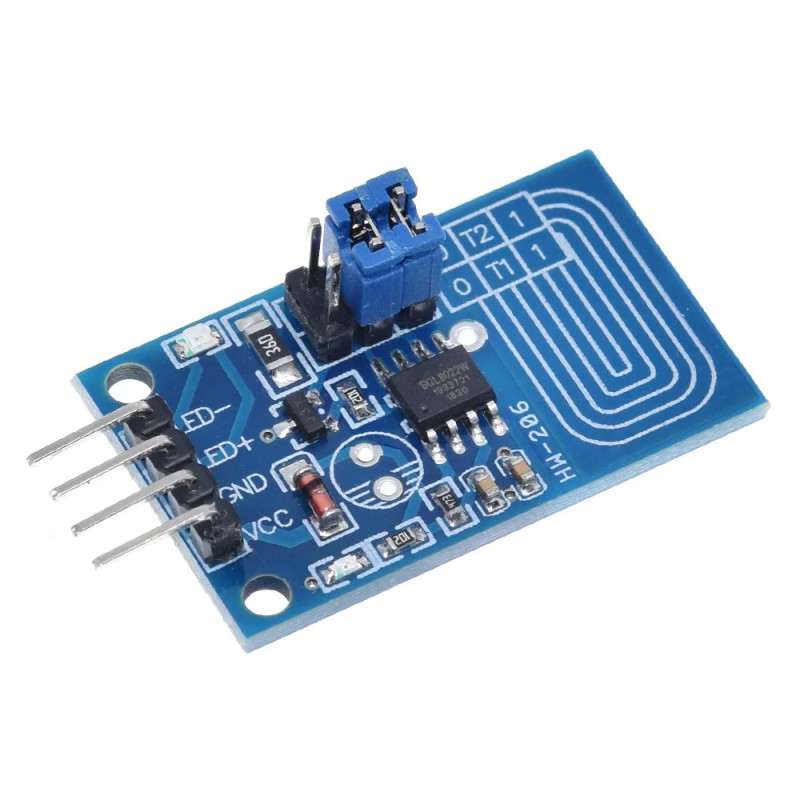

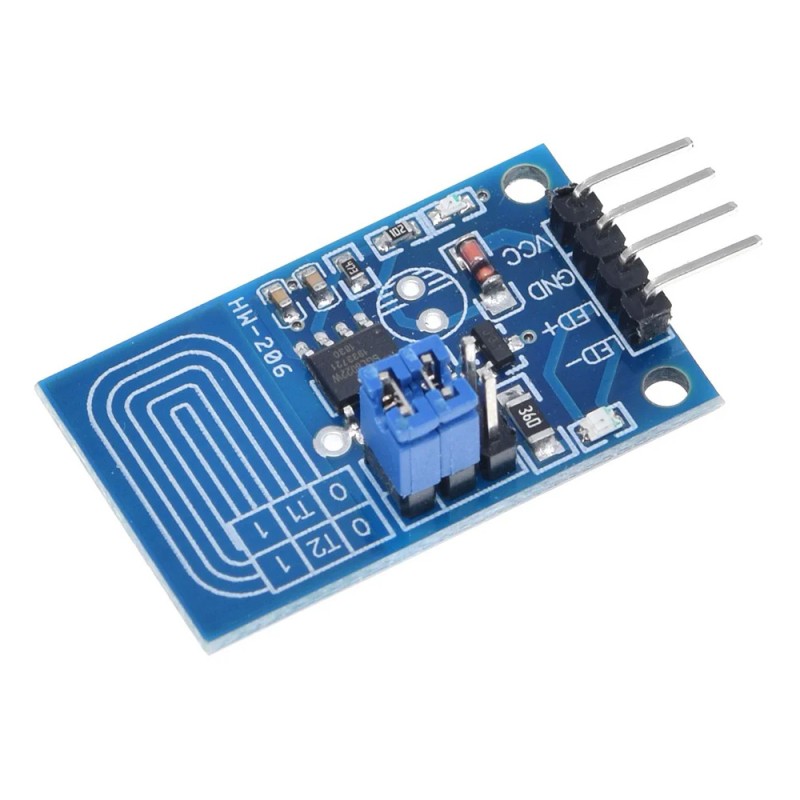

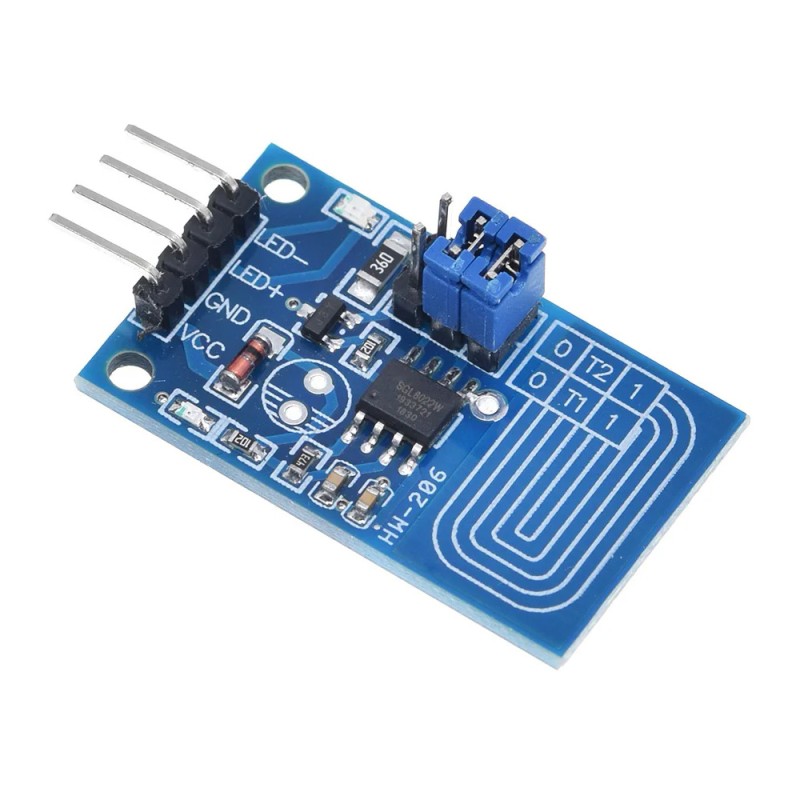

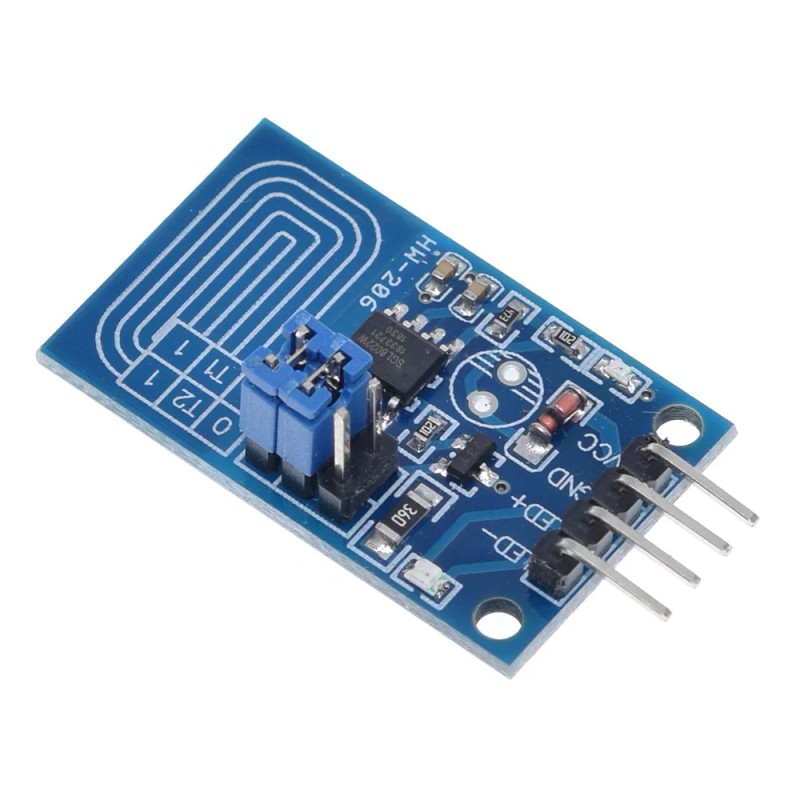

Емкостной диммер светодиода на SGL8022W

код: AOC464

Дополнительные категории товара: Контроллеры и драйверы светодиодов

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

48 грн

ожидается

Сообщить

	21
	голосовать

Описание
Отзывы (6)
Задать вопрос

Емкостной выключатель питания светодиода построен на микросхеме SGL8022W. В качестве силового транзистора использован S9013 с максимальным током коллектора 500мА. Емкостной датчик реагирует на касание даже через изоляционный материал толщиной до 3мм. Кроме светодиода на выход регулятора можно подключать любую другую нагрузку с максимальным током не более 500мА.

Режимы работы:

T1=0, T2=0 - Касание сенсора выбирает одну из 3-х ступеней яркости от 0 до максимальной
T1=1, T2=0 - Кратковременное касание сенсора плавно включает и выключает светодиод.
T1=0, T2=1 - Кратковременное касание включает или выключает светодиод. Длительное (более 550мс) нажатие приводит к плавному увеличению или уменьшению яркости. При включении используется значение яркости, выставленное при предыдущем включении.
T1=1, T2=1 - Кратковременное касание включает или выключает светодиод. Длительное (более 550мс) нажатие приводит к плавному увеличению или уменьшению яркости.

Характеристики:

Тип регулятора: емкостной
Чип регулятора: SGL8022W
Силовой транзистор: S9013
Напряжение питания: 2,4В - 5.5В
Максимальный ток нагрузки: 500мА
Размеры: 33мм х 20мм

Отзывы покупателей про Емкостной диммер светодиода на SGL8022W

Максим (03.05.2025)

Спасибо магазину за хорошую работу, отлично все упаковано, все доехало в целостности. Про модуль скажу что выходы led + и led - скорей всего для подключения выводного светодиода для наблюдения за состоянием устройства, кому это нужно, не знаю. Важен только контакт led - ну и контакт + питания, потому что здесь реализовано управление через минус. К примеру если нужно управлять модулем типа usb led у которого питание 5 вольт и ток потребляется не более 400 мА то его нужно подключить таким образом: + 5v к + 5v , gnd (-) к led -. Тогда можно без проблем управлять своим usb светильником. Если не устанавливать конденсатор для регулировки чувствительности, то полезны в модуле только 1 и 4 режим, 2 и 3 работают неадекватно.

Ответить

Артем (08.05.2024)

Добавьте даташит в описание, там есть инфа с подбором кондера для регулировки чувствительности.

* у модуля низкое энергопотребление (10-20 мкА).
** от МК им управлять нельзя, у него вход реагирует на изменение емкости.
*** он не сохраняет параметры (яркости) при перезагрузке по питанию.
**** даташит не описывает выход, при управлении полевиком, затвор лучше притянуть к земле.

Ответить

Костянтин (21.07.2021)

Замовив таку платку - відремонтував maxus настільну лампу, от тільки за порадою інших + взяв з батареї, а не з led+

Ответить

Павел (11.11.2017)

Ребятки ! Скажите,а управлять посредством этого сенсора контроллером можно,отправляя на его вход 0 или 1 ?

Ответить

admin (13.11.2017)

Скорее всего нет..

Ответить

Dred (06.07.2017)

Прекрасная платка. Три алгоритма включения позволяют реализовать качество освещения на любой вкус. При использовании полевого транзистора управляла нагрузкой в 1 А. Чудом пережила напряжение питания в 10В))

Ответить
