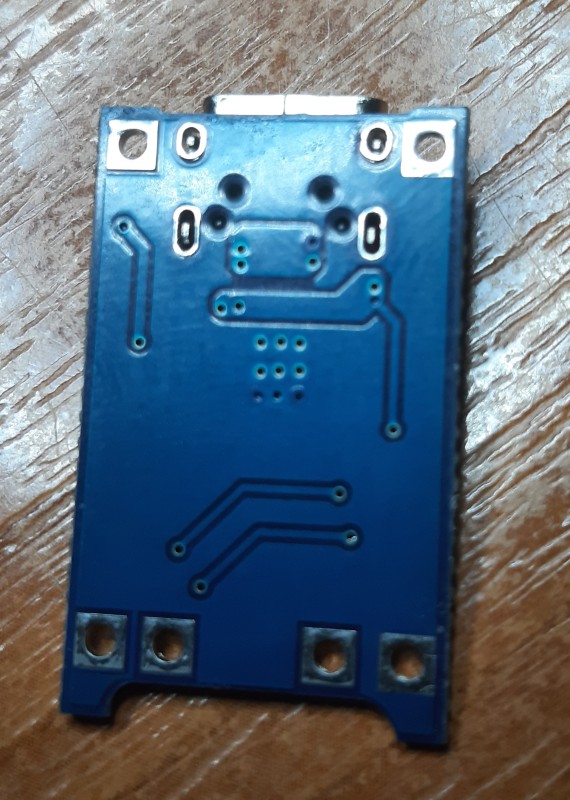

Зарядный модуль TP4056 Type-C с функцией защиты аккумулятора

код: AOC777

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

14 грн с НДС

Оптовые цены:
от 10 шт.	12 грн
от 20 шт.	10 грн

в наличии

Купить в один клик

	23
	голосовать

Нашли дешевле?

Описание
Отзывы (45)
Задать вопрос

Модуль контроллера с защитой TP4056 предназначен для заряда Li-Ion аккумуляторов током до 1A. Микросхема TP4056 применяется в автономных линейных зарядных устройствах литий-ионных аккумуляторов с тепловой защитой в корпусе SOIC8. Малое количество внешних компонентов делают TP4056 идеальным решением для портативных устройств. Особенностью данного модуля является наличие на плате современного USB разъема TYPE-C.

Для начала заряда подключите кабель USB или подайте напряжение 5В на выводы (IN+)(IN-), аккумулятор(без встроенной защиты разряда) подключите к выводам (B+) (B-), нагрузка, которую будет питать батарея можно подключать к выводам OUT+ OUT- (при зарядке батареи нагрузку желательно отключать, если она не рассчитана на напряжение 4,2В).
Красный светодиод сигнализирует о зарядке, зеленый (в некоторых версиях плат синий) сообщает, что зарядка закончена.

Внимание! Во время заряда микросхема TP4056 может нагреваться до 100 град.С. Это не является неисправностью модуля. Для улучшения охлаждения можно использовать такие мини-радиаторы или активное охлаждение с помощью вентилятора 5В в паре с радиатором.

Характеристики:

входное напряжение: 4.5 - 5.5В
конечное напряжение зарядки: 4.2В
напряжение защиты разряда: 2.4В
ток зарядки: 1А
разъем подключения ЗУ: Type-C
диапазон рабочих температур: -10° до +85°
Размер: 27,75х17,25 мм

Ток зарядки настраивается заменой резистора R3(1,2кОм) на 3 контакте TP4056, по умолчанию: 1А

Резистор (кОм)	Ток заряда
30	50
20	70
10	130
5	250
4	300
3	400
2	580
1.66	690
1.5	780
1.33	900
1.2	1000

Ссылки:

Отзывы покупателей про Зарядный модуль TP4056 Type-C с функцией защиты аккумулятора

Павло (19.11.2024)

При малій нагрузці дуже скакає напруга на виході, наприклад юала юсб піддвітка для ноута, цифровий наастінний годинник. При підвищені споживання білше 120-150мА ситуація покращується. Бонусом можна ввіжати те , що обидва юсб тип А та мікро можуть працювати паралельно і навіть 5В можна знімати з мікроюсб, через який ведеться зарядка якщо застосувати кбель ЮСБ-ОТГ. Справедливо для всіх модулів всіх виробників/поставщиків.
