Активний модуль трансформатора змінної напруги призначений для точного вимірювання напруги в мережі змінного струму. Застосування операційного підсилювача LM358 на виході модуля дозволяє дуже точно підлаштувати коефіцієнт підсилення модуля. Вихідний сигнал являє собою синусоїду з центром рівним половині напруги живлення і амплітудою, яка залежить від встановленого посилення.
Модуль датчика постійного струму ACS758LCB-100B для швидкого і зручного застосування в прототипах схем з керуванням вихідною потужністю, максимальний вимірюваний струм – 100A. Точність -1.2% ~+2%, чутливість – 20 мВ/A.
Модуль датчика постійного струму ACS758LCB-50B для швидкого і зручного застосування в прототипах схем з керуванням вихідною потужністю, максимальний вимірюваний струм – 50A. Точність -1.2% ~+2%, чутливість – 40 мВ/A.
Цифровий датчик струму і напруги CJMCU-219 призначений для вимірювання таких параметрів постійного струму як напруга, струм і споживана потужність. Модуль виконаний на мікросхемі INA219 - вимірювач струму та напруги з нульовим дрейфом і володіє малими розмірами і вагою при дуже великих можливостях та високою точністю вимірювань.
Модуль аналогового датчика змінного струму являє собою струмовий трансформатор і дозволяє вимірювати значення струму який протікає через провідник. Для підключення модуля до контролера на платі встановлені два найбільш поширених роз'єми. Так само на платі встановлений рекомендований виробником навантажувальний резистор номіналом 200 Ом. Датчик зручний тим, що не має електричного контакту з вимірюваним ланцюгом.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±10A ACHS-7121 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 10 А і виводить пропорційну аналогову напругу (185 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±20A ACHS-7122 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 20 А і виводить пропорційну аналогову напругу (100 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±30A ACHS-7123 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 30 А і виводить пропорційну аналогову напругу (66 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±40A ACHS-7124 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 40 А і виводить пропорційну аналогову напругу (50 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±50A ACHS-7125 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 50 А і виводить пропорційну аналогову напругу (40 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Даний модуль є простим носієм мікросхеми лінійного датчика струму Allegro ±15.5 А з мікросхемою ACS711 на основі ефекту Холла з виходом несправності перевантаження струмом, який забезпечує низький струмовий вимірювальний тракт (~ 0,6 мОм) та електричну ізоляцію до 100 В. Ця версія датчика приймає двонаправлений вхід струму з величиною до 15.5 А і виводить пропорційну аналогову напругу, центровану на рівні Vcc/2 з типовою похибкою ±5%. Датчик працює від напруги живлення від 3 В до 5.5 В, тому він може безпосередньо взаємодіяти як з системами 3.3 В, так і з системами 5 В. Датчик має вихідну чутливість до 90 мВ/А.
Датчик струму до 30А, живлення 5В. Вихід підключається до аналогового входу мікроконтролера і вимірюється надходження напруги з розрахунку 66 мВ на 1 А (тобто, наприклад, якщо на вході 132мВ, то протікає струм 2А).
Модуль є простим носієм двонаправленого датчика струму Broadcom ±20A ACHS-7124 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 1.2 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 20 А і виводить пропорційну аналогову напругу (100 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Модуль є простим носієм двонаправленого датчика струму Broadcom ±50A ACHS-7124 ACS724LLCTR-50AB на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 1.2 мОм) та електричну ізоляцію до 2.4 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 50 А і виводить пропорційну аналогову напругу (40 мВ/А) з центром 2.5 з типовою похибкою ±0.8%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.
Даний модуль є простим носієм мікросхеми лінійного датчика струму Allegro ±31 А з мікросхемою ACS711 на основі ефекту Холла з виходом несправності перевантаження струмом, який забезпечує низький струмовий вимірювальний тракт (~ 0,6 мОм) та електричну ізоляцію до 100 В. Ця версія датчика приймає двонаправлений вхід струму з величиною до 31 А і виводить пропорційну аналогову напругу, центровану на рівні Vcc/2 з типовою похибкою ±4%. Датчик працює від напруги живлення від 3 В до 5.5 В, тому він може безпосередньо взаємодіяти як з системами 3.3 В, так і з системами 5 В. Датчик має вихідну чутливість до 68 мВ/А.
Детектор напруги призначений для побудови систем управління для яких критично визначення наявності напруги 220В. Наявність конденсатора в первинному колі детектора не дозволяє використовувати його в схемах фазового управління, але ніхто не забороняє цей конденсатор демонтувати, таким чином отримаємо недорогий детектор переходу мережевої напруги через 0.
Датчик змінного струму SCT-013-000V, аналогічний цьому, але дозволяє вимірювати силу струму до 100А, що проходить по дротах без прямого підключення до них (провід укладається в магнітний сердечник датчика). За допомогою цього датчика можна заміряти дійсний рівень використовуваної різними приладами електроенергії, будувати системи оповіщення про включене навантаження та інше. Відмінність даного датчика у вбудованому навантажувальному резисторі 10Ом.
Датчик змінного струму SCT-013-100, аналогічний цьому, але дозволяє вимірювати силу струму до 100А, що проходить по дротах без прямого підключення до них (провід укладається в магнітний сердечник датчика). За допомогою цього датчика можна заміряти дійсний рівень використовуваної різними приладами електроенергії, будувати системи оповіщення про включене навантаження та інше.

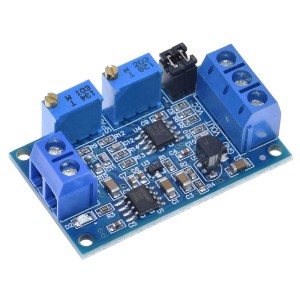

Перетворювач струму в напругу від 0 до 20 мА в 3.3/5/10 Вольт. Вхідна напруга становить від 7В до 36В. Плата має захист від переполюсовки і перевищення напруги понад 5В.

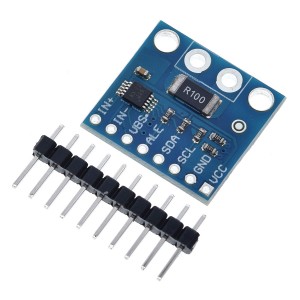

INA226 – струмовий шунт та монітор потужності з інтерфейсом, сумісним з I2C™ або SMBUS. Пристрій контролює як падіння напруги на шунті, так і напругу живлення шини. Програмоване значення калібрування, час перетворення та усереднення у поєднанні з внутрішнім помножувачем дозволяють проводити прямі зчитування струму в амперах та потужності у ватах.
Цифровий 3-х канальний датчик струму і напруги INA3221 з інтерфейсом I2C і SBUS призначений для контролю споживаного пристроями струму. Контролюється ток шунтом плюсового контакту джерела живлення. Для кожного каналу напруга джерела живлення може відрізнятися. Використання поширених послідовних інтерфейсів дозволяє підключати датчик як до контролерів так і до міні-комп'ютерів.
Модуль на мікросхемі MCP4725A0T-E/CH – одноканальний 12-бітний цифро-аналоговий перетворювач з вбудованою EEPROM пам'яттю для зберігання налаштувань. Управління здійснюється по шині I2C.
Мініатюрний цифровий вимірювач постійної напруги. Висока точність вимірювання, мале власне споживання, живлення від вимірюваної напруги дозволяють використовувати даний вимірювач в різних конструкціях, де потрібне точне вимірювання напруги. Ідеально підходить для заміни звичних стрілочних індикаторів і при цьому стійкий до ударів і тряски.
Многофункциональный измеритель параметров электрического тока. Измеряет напряжение, ток, мощность, энергию, ёмкость, температуру и время работы. Измеряются параметры постоянного тока с напряжением от 4В до 100В с током от 0 до 10А. Время измеряется до 99 часов 59 минут. Идеальный прибор для измерения ёмкости аккумуляторов и потребляемой мощности нагрузок.
Універсальний вимірювач постійної напруги та струму, аналогічний до цього, але без зовнішнього струмового шунта. Висока точність, яскравий та контрастний дисплей, зручність установки в корпусі пристрою - все це дозволяє використовувати вимірювач у саморобних лабораторних джерелах живлення, зарядних пристроях та інших конструкціях, де потрібний вимір напруги та струму з високою точністю. Так само прилад вимірює споживану вихідну потужність. При монтажі слід уважно підключати контакти вимірювача, оскільки неправильне підключення призведе до виходу з ладу.
Невеликий і зручний вимірювальний модуль YB27A для вимірювання напруги змінного струму. Простота установки, висока точність і висока яскравість індикатора надають цьому модулю небувалу універсальність.
Модуль аналогового типу для вимірювання сили струму споживаного навантаженням від джерела живлення. Принцип вимірювання заснований на контролі напруги, що знімається з прецизійного подільника напруги. Для вимірювання використовується мікросхема MAX471 з вбудованим вимірювальним шунтом.
Модуль аналогового типу для вимірювання сили струму споживаного навантаженням від джерела живлення. Принцип вимірювання заснований на контролі напруги, що знімається з прецизійного подільника напруги. Для вимірювання використовується мікросхема MAX471 з вбудованим вимірювальним шунтом.
Датчик струму SCT-013-000 дозволяє вимірювати силу струму (до 30А) яка проходить по дротах без прямого підключення до них (провід укладається в магнітний сердечник датчика). За допомогою цього датчика можна виміряти дійсний рівень використовуваної різними приладами електроенергії, будувати системи оповіщення про включене навантаження та інше.
Универсальный измеритель постоянного напряжения и тока. Высокая точность, яркий и контрастный дисплей, удобство установки в корпусе устройства – все это позволяет использовать измеритель в самодельных лабораторных источниках питания, зарядных устройствах и других конструкциях, где требуется измерение напряжения и тока с высокой точностью.
Універсальний вимірювач мережної змінної напруги, змінного струму, споживаної потужності та спожитої енергії. Датчик струму винесений поза вимірювачем, що в деяких випадках дуже зручно, коли немає можливості вклинитися в розрив ланцюга, що вимірюється. Дуже зручний вимірювач для перевірки споживання окремого пристрою.
Універсальний мережевий вимірювач змінної напруги та споживаної потужності KWS-AC300, що використовує зовнішній датчик струму (тороїдальна котушка, у комплекті). Датчик струму має виносну конструкцію, і дозволяє провести підключення до ланцюга на невеликій відстані від місця встановлення панелі індикації. Дуже зручний вимірник для перевірки споживання як окремого пристрою чи приміщення, а також всього домогосподарства / квартири / гаража.
