Анализатор спектра 100 кГц-960 МГц с сенсорным экраном 2.8 дюйма

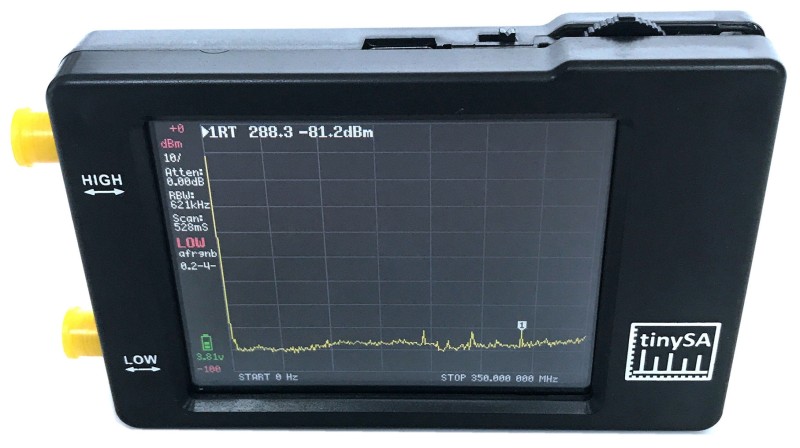

Векторный анализатор спектра tinySA предназначен для работы в диапазоне частот от 100 кГц до 960 МГц. Анализатор собран в черном корпусе с экраном TFT, разрешением 320x240 пикселей и диагональю 2/8 дюйма. Анализатор питается от встроенного аккумулятора ёмкостью 500 мАч. Область использования: радио, телекоммуникации и научные исследования. TinySA позволяет проводить анализ сигналов и спектральный анализ, а также сохранять и загружать собранные данные для последующего анализа. Встроенная батарея заряжается через USB разъём. В комплект входят антенна и кабели для подключения.

Код производителя: TINYSA

Пользовательский интерфейс:

• Разрешение дисплея 320*240 пикселей
• Диагональ экрана 2.8 дюйма
• 16 бит на пиксель RGB
• Резистивное сенсорное управление
• Управление поворотным переключателем
• Управление последовательным портом USB
• Дополнительный порт TTL USART (ПО еще не реализовано) на внутренней печатной плате
• Линейный источник питания для предотвращения шума переключения.

Характеристики режима низкого входного сигнала:

• Диапазон входных частот от 100 кГц до 350 МГц
• Входное сопротивление 50 Ом при установке входного затухания на 10 дБ или более.
• Выбираемое ручное и автоматическое входное затухание от 0 дБ до 31 дБ с шагом 1 дБ
• Абсолютный максимальный уровень входного сигнала без затухания +10 дБм
• Абсолютная максимальная входная мощность с затуханием 30 дБ +20 дБм в течение короткого периода
• Точка пересечения входных продуктов модуляции третьего порядка (IIP3) с 0 дБ затухание +15 дБм
• Точка компрессии 1 дБ при +2 дБм с затуханием 0 дБ
• Разрешение детектора мощности 0.5 дБ и линейность в зависимости от частоты +/-1 дБ
• Абсолютная точность уровня мощности после калибровки уровня мощности +/- 1 дБ
• Наименьший различимый сигнал при использовании полосы разрешения 30 кГц -102 дБм
• Точность частоты равна выбранной полосе разрешения
• Фазовый шум -90 дБ/Гц при смещении 100 кГц и -115 дБ/Гц при смещении 1 МГц
• Динамический диапазон без паразитных составляющих при использовании полосы разрешения 30 кГц 70 дБ
• Ручной выбор фильтров разрешения 3, 10, 30, 100, 300, 600 кГц. Автоматический выбор одного из 57 фильтров разрешения.
• Разрешение на экране 145 или 290 точек измерения.
• Скорость сканирования более 1000 точек/секунду с использованием фильтров с самым большим разрешением.
• Автоматическая оптимизация фактических точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы разрешения
• Опция подавления паразитных составляющих для оценки того, генерируются ли определенные сигналы внутренне или фактически присутствуют во входном сигнале

Характеристики режима высокого входного сигнала:

• Диапазон входных частот от 240 МГц до 960 МГц
• Поскольку входной полосовой фильтр отсутствует, сильные сигналы за пределами диапазона от 240 МГц до 960 МГц могут вызывать искажения внутриполосных сигналов
• Абсолютный максимальный уровень входного сигнала без затухания +10 дБм
• Точка пересечения входных продуктов модуляции третьего порядка (IIP3) -5 дБм
• Точка компрессии 1 дБ при -6 дБм с затуханием 0 дБ
• Разрешение детектора мощности 0.5 дБ и линейность в зависимости от частоты +/-1 дБ
• Абсолютная точность уровня мощности после калибровки уровня мощности +/- 1 дБ
• Самый низкий различимый сигнал при использовании полосы разрешения 30 кГц -115 дБм
• Точность частоты равна выбранной полосе разрешения
• Динамический диапазон без паразитных составляющих при использовании полосы разрешения 30 кГц 50 дБ
• Выбираемые (автоматические и ручные) фильтры разрешения 3, 10, 30, 100, 300 и 600 кГц
• Дополнительный входной аттенюатор с зависимостью от частоты от 25 дБ до 40 дБ. Ошибка уровня мощности при активации этого аттенюатора увеличивается до +/- 15 дБ
• Разрешение на экране 145 или 290 точек измерения.
• Скорость сканирования более 1000 точек/секунду при использовании фильтров с наибольшим разрешением.
• Автоматическая оптимизация фактических точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы разрешения

Характеристики режима низкого выхода:

• Синусоидальный выход с гармониками ниже -40 дБ от основной гармоники
• Диапазон выходных частот от 100 кГц до 350 МГц
• Выходной уровень выбирается с шагом 1 дБ в диапазоне от -76 дБм до -6 дБм
• Опциональная АМ, узкая ЧМ и широкая ЧМ модуляция или медленное качание в выбираемом диапазоне частот

Характеристики режима высокого выхода:

• Выход прямоугольной волны
• Диапазон выходных частот от 240 МГц до 960 МГц
• Выходной уровень выбирается с переменным шагом в диапазоне от -38 дБм до +13 дБм
• Опциональная узкая ЧМ и широкая ЧМ модуляция или медленное качание в выбираемом диапазоне частот

Характеристики опорного генератора:

• Дополнительный выход прямоугольной волны с основной гармоникой на уровне -25 дБм, подключенный к высокому входу/выходу
• Частота может быть установлена ​​на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.

Характеристики аккумулятора:

• Время зарядки максимум 1 час при минимальном токе 500 мА или через USB-зарядное устройство
• Работа при полностью заряженном аккумуляторе не менее 2 часов

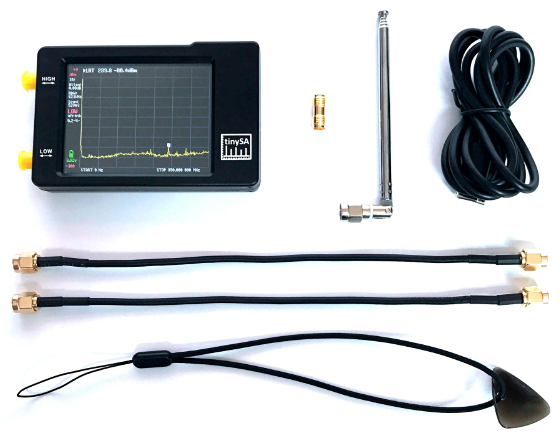

Комплектация:
