Активный модуль трансформатора переменного напряжения предназначен для точного измерения напряжения в сети переменного тока. Применение операционного усилителя LM358 на выходе модуля позволяет очень точно подстроить коэффициент усиления модуля. Выходной сигнал представляет собой синусоиду с центром равным половине напряжения питания и амплитудой, зависящей от установленного усиления.
Модуль датчика постоянного тока ACS758LCB-100B для быстрого и удобного применения в прототипах схем с управлением выходной мощностью, максимальный измеряемый ток – 100A. Точность: -1.2% ~ +2%, чувствительность – 20 мВ/A.

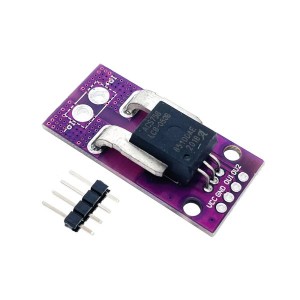

Модуль датчика постоянного тока ACS758LCB-50B для быстрого и удобного применения в прототипах схем с управлением выходной мощностью, максимальный измеряемый ток – 50A. Точность: -1.2% ~ +2%, чувствительность – 40 мВ/A.
Модуль аналогового датчика переменного тока представляет собой токовый трансформатор и позволяет измерять значение протекающего через проводник тока. Для подключения модуля к контроллеру на плате установлены два наиболее распространенных разъёма. Так же на плате установлен рекомендуемый производителем нагрузочный резистор номиналом 200 Ом. Датчик удобен тем, что не имеет электрического контакта с измеряемой цепью.
Модуль является простым носителем двунаправленного датчика тока Broadcom ±10A ACHS-7121 на основе эффекта Холла, который содержит шунт с низким сопротивлением (~ 0.7 мОм) и электрическую изоляцию до 3 кВ RMS. Эта версия датчика измеряет двунаправленный ток с величиной до 10 А и выводит пропорциональное аналоговое напряжение (185 мВ/А) с центром 2.5 В с типовой погрешностью ±1.5%. Датчик питается напряжением от 4.5 В до 5.5 В и предназначен для использования в системах с напряжением питания 5 В.

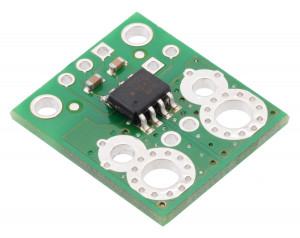

Модуль является простым носителем двунаправленного датчика тока Broadcom ±20A ACHS-7122 на основе эффекта Холла, который содержит шунт с низким сопротивлением (~ 0.7 мОм) и электрическую изоляцию до 3 кВ RMS. Эта версия датчика измеряет двунаправленный ток с величиной до 20 А и выводит пропорциональное аналоговое напряжение (100 мВ/А) с центром 2.5 В с типовой погрешностью ±1.5%. Датчик питается напряжением от 4.5 В до 5.5 В и предназначен для использования в системах с напряжением питания 5 В.

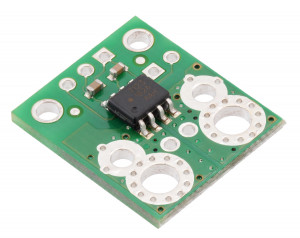

Модуль является простым носителем двунаправленного датчика тока Broadcom ±30A ACHS-7123 на основе эффекта Холла, который содержит шунт с низким сопротивлением (~ 0.7 мОм) и электрическую изоляцию до 3 кВ RMS. Эта версия датчика измеряет двунаправленный ток с величиной до 30 А и выводит пропорциональное аналоговое напряжение (66 мВ/А) с центром 2.5 В с типовой погрешностью ±1.5%. Датчик питается напряжением от 4.5 В до 5.5 В и предназначен для использования в системах с напряжением питания 5 В.

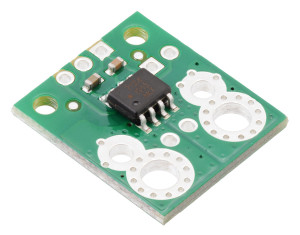

Модуль является простым носителем двунаправленного датчика тока Broadcom ±40A ACHS-7124 на основе эффекта Холла, который содержит шунт с низким сопротивлением (~ 0.7 мОм) и электрическую изоляцию до 3 кВ RMS. Эта версия датчика измеряет двунаправленный ток с величиной до 40 А и выводит пропорциональное аналоговое напряжение (50 мВ/А) с центром 2.5 В с типовой погрешностью ±1.5%. Датчик питается напряжением от 4.5 В до 5.5 В и предназначен для использования в системах с напряжением питания 5 В.

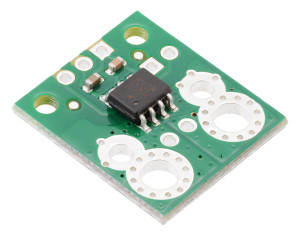

Модуль является простым носителем двунаправленного датчика тока Broadcom ±50A ACHS-7125 на основе эффекта Холла, который содержит шунт с низким сопротивлением (~ 0.7 мОм) и электрическую изоляцию до 3 кВ RMS. Эта версия датчика измеряет двунаправленный ток с величиной до 50 А и выводит пропорциональное аналоговое напряжение (40 мВ/А) с центром 2.5 В с типовой погрешностью ±1.5%. Датчик питается напряжением от 4.5 В до 5.5 В и предназначен для использования в системах с напряжением питания 5 В.

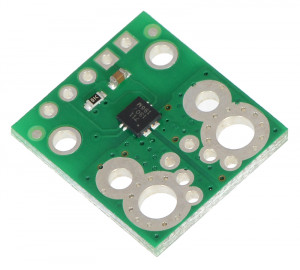

Данный модуль является простым носителем линейного датчика тока Allegro ±15.5 с микросхемой ACS711 на основе эффекта Холла с выходом неисправности перегрузки по току, который обеспечивает низкий токовый измерительный тракт (~ 0,6 мОм) и электрическую изоляцию до 100 В. Эта версия датчика принимает двунаправленный вход тока с величиной до 15.5 А и выводит пропорциональное аналоговое напряжение, центрированное на уровне Vcc/2 с типовой погрешностью ±5%. Датчик работает от питающего напряжения от 3 В до 5.5 В, поэтому он может напрямую взаимодействовать как с системами 3.3 В, так и с системами 5 В. Датчик имеет выходную чувствительность 90 мВ/А.
Датчик тока до 30А, питание 5В. Выход подключается к аналоговому входу микроконтроллера и измеряется поступившее напряжение из расчета 66 мВ на 1 А (то есть, например, если на входе 132мВ, то протекающий ток 2А).

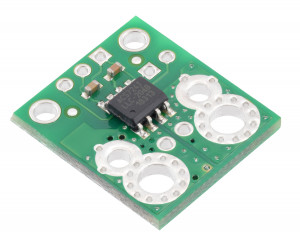

Модуль является простым носителем двунаправленного датчика тока Broadcom ±20A ACHS-7124 на основе эффекта Холла, который содержит шунт с низким сопротивлением (~ 1.2 мОм) и электрическую изоляцию до 3 кВ RMS. Эта версия датчика измеряет двунаправленный ток с величиной до 20 А и выводит пропорциональное аналоговое напряжение (100 мВ/А) с центром 2.5 В с типовой погрешностью ±1.5%. Датчик питается напряжением от 4.5 В до 5.5 В и предназначен для использования в системах с напряжением питания 5 В.

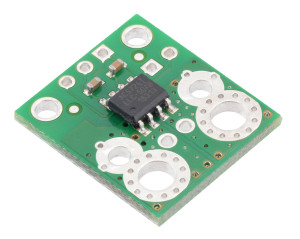

Модуль является простым носителем двунаправленного датчика тока Broadcom ±50A ACHS-7124 ACS724LLCTR-50AB на основе эффекта Холла, который содержит шунт с низким сопротивлением (~ 1.2 мОм) и электрическую изоляцию до 2.4 кВ RMS. Эта версия датчика измеряет двунаправленный ток с величиной до 50 А и выводит пропорциональное аналоговое напряжение (40 мВ/А) с центром 2.5 В с типовой погрешностью ±0.8%. Датчик питается напряжением от 4.5 В до 5.5 В и предназначен для использования в системах с напряжением питания 5 В.

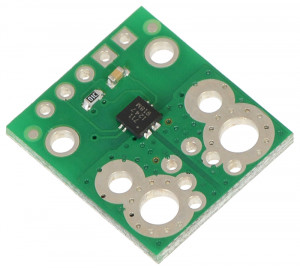

Данный модуль является простым носителем линейного датчика тока Allegro ±31 с микросхемой A ACS711 на основе эффекта Холла с выходом неисправности перегрузки по току, который обеспечивает низкий токовый измерительный тракт (~ 0,6 мОм) и электрическую изоляцию до 100 В. Эта версия датчика принимает двунаправленный вход тока с величиной до 31 А и выводит пропорциональное аналоговое напряжение, центрированное на уровне Vcc/2 с типовой погрешностью ±4%. Датчик работает от питающего напряжения от 3 В до 5.5 В, поэтому он может напрямую взаимодействовать как с системами 3.3 В, так и с системами 5 В. Датчик имеет выходную чувствительность 68 мВ/А.
Детектор сетевого напряжения предназначен для построения систем управления для которых критично определение наличия сетевого напряжения 220В. Наличие конденсатора в первичной цепи детектора не позволяет использовать его в схемах фазового управления, но никто не запрещает этот конденсатор выпаять и получится недорогой детектор перехода сетевого напряжения через 0.
Датчик переменного тока SCT-013-000V, аналогичный этому, но позволяющий измерять силу тока до 100А, проходящую по проводам без прямого подключения к ним (провод заключается в магнитный сердечник датчика). С помощью этого датчика можно замерять действительный уровень используемой различными приборами электроэнергии, строить системы оповещения о включенной нагрузке и прочее. Отличие данного датчика во встроенном нагрузочном резисторе 10Ом.
