ШИМ генератор для управления драйвером шаговым двигателем.
Генератор, драйвер шагового двигателя, шаговый двигатель и блок питания - это полностью готовая система управления. Максимальная нагрузка, составляет - 4 А.
Генератор имеет три варианта управляющей частоты:
высокая: 5.4кГц - 160кГц
средняя: 540Гц - 16.6кГц
низкая: 80Гц-2.4кГц
Переключение режимов производится с помощью джампера.
Данный товар доступен "под заказ". Срок доставки от двух недель. Пожалуйста, уточняйте сроки и цену у менеджеров.
Шестиканальный Micro Maestro поднимает планку производительности для серийных сервоконтроллеров с такими функциями как родной интерфейс USB и внутреннего контроля сценариев. Контроллер позволит управлять сервоприводами с очень высокой точностью, предоставит порты ввода/вывода и позволит управлять приводами или регуляторами хода (ESC) без подключения к контроллеру или компьютеру за счет механизма выполнения внутренними сценариями.
Модуль драйвера управления двумя коллекторными двигателями на микросхеме DRV8833 содержит все необходимые компоненты для управления двумя коллекторными двигателями и не требует использования дополнительных компонентов. Двойной H-мост позволяет управлять двумя двигателями постоянного тока или одним биполярным шаговым двигателем, что делает этот драйвер великолепным решением для работы с маломощными электродвигателями.
Модуль драйвера управления двумя коллекторными двигателями на микросхеме TB6612FNG содержит все необходимые компоненты для управления двумя коллекторными двигателями и не требует использования дополнительных компонентов. Размеры платы: 21x18x3 мм.

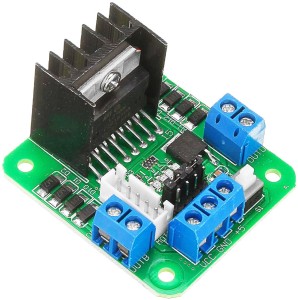

Популярный драйвер двигателей на базе чипа L298, может управлять двумя моторами или одним шаговым двуфазным двигателем. Поддерживает работу с управляющим микроконтроллером с напряжением уровней 3.3В. Управляющее питание для моторов VMS: 5~35В, сила тока 2А на мост.
Мощный драйвер JK0220 для шаговых двигателей. Может управлять двух и четырех фазным двигателем с током на обмотку до 2А. Входы и выходы имеют опторазвязку для исключения помех на электронику. Имеет встроенную защиту от перенапряжения, перегрузки по току, короткого замыкания фаз.
Эта маленькая плата на микросхеме DRV8838 предназначена для управления одним коллекторными двигателем с максимальным током 1.7 A (1.8 A пиковый). Рабочее напряжение драйвера от 0В до 11В. Имеется встроенная защита от переполюсовки, перенапряжения, перегрева и перегрузки по току. Плата выполнена в размере DIP-корпуса со стандартным шагом выводов 2,54мм.
Драйвер шагового двигателя DRV8825 построенный на чипе от TI DRV8825. По выводам он идентичен A4988. Работает с шаговыми двигателями напряжением от 8.2 до 45В и током до 1.5А на фазу (до 2.2А при воздушном охлаждении). Минимальный микрошаг: 1/32. DRV8825 позволяет регулировать выходной ток, имеет защиту от перенагрузки и перегрева, шесть вариантов микрошага (полный шаг, полшага, 1/4, 1/8, 1/16 и 1/32 шага.
Плата драйвера биполярного шагового двигателя на микросхеме Toshiba TB67S249FTG выполнена в популярном 16-контактном форм-факторе Pololu, что делает ее достойной альтернативой аналогичным платам. Он имеет регулируемое ограничение тока и семь вариантов микрошага (до 1/32 ступени). Кроме того, он динамически выбирает оптимальный режим затухания тока обмотки путем мониторинга фактического тока двигателя и может автоматически уменьшать ток возбуждения ниже полной величины, когда двигатель слегка нагружен, чтобы минимизировать потребляемую мощность и выделение тепла. TB67S249FTG имеет широкий диапазон рабочих напряжений от 10 В до 47 В, а плата драйвера может выдавать приблизительно 1,6 А на каждую фазу непрерывно без радиатора или при применении принудительного воздушного охлаждения до 4,5 A. Драйвер имеет встроенную защиту от пониженного напряжения, перегрузки по току и перегрева.

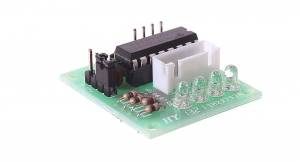

Драйвер шагового двигателя (подходит по разъему), позволяет работать как с 5В так и с 12В униполярными моторами. Совместим со стандартной библиотекой Arduino Stepper. Имеет 4 светодиода для индикации работы (по светодиоду на каждый канал).
Новая редакция классического драйвера для шаговых и коллекторных двигателей на микросхеме L298. Отличительными особенностями данного драйвера являются наличие выключателя, позволяющего оперативно отключать нагрузку, и отдельного разьема для подключения шаговых двигателей. Расположенные на плате индикаторы состояния выходов облегчают наладку управления двигателем.

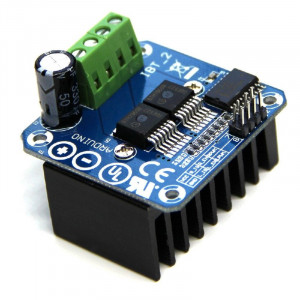

Мощный интегральный полумостовой драйвер, разработанный компанией Infineon для интеллектуального управления электродвигателями. Выполнен на быстродействующих чипах BTS7960 с низким внутренним сопротивлением, поэтому является идеальным решением для проектов с высоким энергопотреблением.

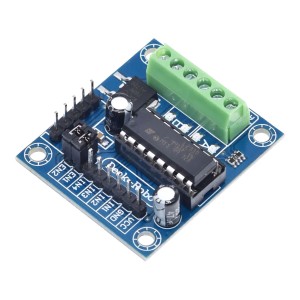

Модуль на микросхеме драйвера L293D предназначен для управления шаговыми и коллекторными двигателями небольшой мощности. Модуль выполнен в компактном исполнении и содержит все необходимые компоненты и сигналы управления для полноценного управления индуктивной нагрузкой.
Этот дискретный драйвер коллекторного двигателя с МОП-транзистором обеспечивает двунаправленное управление одним мощным мотором постоянного тока. Компактная плата 1,8 × 1,2 дюйма поддерживает широкий диапазон напряжений от 5,5 до 50 В и достаточно эффективна для непрерывной нагрузки 20 А без радиатора. Эта версия выводит аналоговое напряжение, пропорциональное току двигателя, а дополнительный управляющий вход позволяет дополнительно управлять разгоном, выбегом и торможением.
Мощный и эффективный драйвер шагового двигателя на микросхеме TB6600 с оптической развязкой управляющих сигналов. Драйвер отличается высокими параметрами тока и напряжения, наличием защит, обеспечивающих его высокую живучесть в экстремальных ситуациях, возможностью выбора коэффициента деления шага и возможностью перевода драйвера в режим пониженного энергопотребления. При всем этом управление драйвером остается максимально простым и удобным. Массивный радиатор способствует эффективному рассеиванию тепла во время работы драйвера
Romeo BLE является универсальным контроллером Arduino класса "все-в-одном", специально разработанным для робототехники. Он совмещает в себе положительные качества открытой платформы Arduino, поддержку огромного количества программ с открытым исходным кодом, и может быть легко расширен при помощи Arduino-совместимых шилдов. На плате интегрированы драйвер двигателей постоянного тока а также беспроводной интерфейс. Так же на плате установлен мощный импульсный стабилизатор напряжения, способный питать стабильным напряжением большое количество сервоприводов, управляемых контроллером.
RoMeo - микроконтроллер All-in-One (все-в-одном), специально спроектирован для приложений робототехники. Его преимуществом, в отличие от платформ Arduino, является то, что он поддерживается тысячами открытых исходных кодов, и может быть легко расширен большинством Arduino шилдов. Интегрированный двусторонний драйвер DC мотора и разъем XBee позволяют намного легче начать Ваш проект.
Драйвер это электронное устройство, предназначенное для преобразования электрических сигналов, целью которого является управление двигателем. Драйвером обычно называется отдельное устройство или отдельный модуль, микросхема в устройстве, обеспечивающие преобразование электрических управляющих сигналов в электрические или другие воздействия, пригодные для непосредственного управления нагрузкой. Если подключить двигатель напрямую к микроконтроллеру, то у него не хватит мощности для вращения вала, поэтому используют драйвера - на вход к ним подключается внешний мощный источник питания и микроконтроллер, от которого поступают управляющие сигналы, а на выход - двигатель.
