Серия датчиков HSCDTD представляет собой трехосный геомагнитный датчик с цифровым выходом. Микросхема содержит высокочувствительный магнитный датчик обнаружения наземных магнитных элементов. Он обеспечивает схему управления, схему обработки сигналов и последовательный интерфейс. Функцию электронного компаса можно реализовать путем комбинирования с программным обеспечением.
Модуль с цифровым компасом QMC5883L, который измеряет магнитное поле, причем делает это в трех осях. Это дает возможность получать трехмерную картину направленности магнитного поля и его величину. Управляется по шине I2C, питание микросхемы 3.3В, но шина толерантна к 5В уровням, так что к Arduino можно подключать напрямую. На плате установлен параметрический стабилизатор на 3.3В.

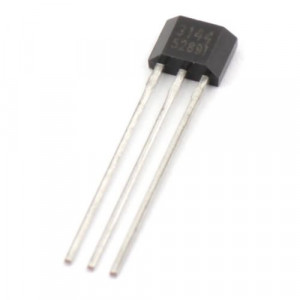

Это цифровой однополярный датчик, работающий на эффекте Холла, суть которого заключается в том, что при при помещении в магнитное поле некоторого проводника с постоянным током, в этом проводнике возникает поперечная разность потенциалов. Питание 4.5 - 24В.
SS49E – аналоговый датчик от компании Honeywell, работающий на эффекте Холла, суть которого заключается в том, что при при помещении в магнитное поле некоторого проводника с постоянным током, в этом проводнике возникает поперечная разность потенциалов. Также называет холловским напряжением. Характерная особенность данного датчика заключается в том, что на его аналоговом выходе напряжение соответствует напряженности магнитного поля.
Стандартный модуль с аналоговым датчиком Холла. Не требует применения пайки для подключения. На 4-х контактный разьем выведены контакты подключения питания, аналоговый выход датчика и цифровой выход компаратора напряжения LM393. Яркие светодиоды наличия питания и срабатывания датчика.

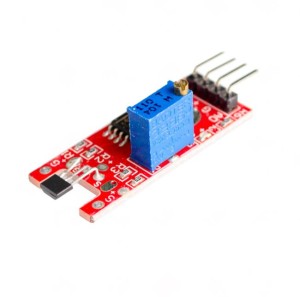

Стандартный модуль с цифровым датчиком Холла A3144. Не требует применения пайки для подключения. На четырехконтактный разьем выведены контакты питания (4.5-24В), аналоговый выход и цифровой выход компаратора LM393. Также имеются светодиоды питания и срабатывания датчика. Ввиду особенности датчика на аналоговом выходе напряжение противоположное цифровому уровню сигнала.

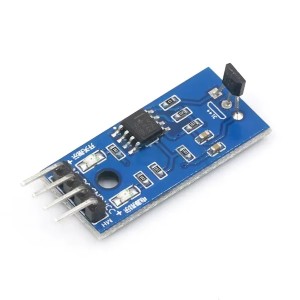

Стандартный модуль с цифровым датчиком Холла A3144. Не требует применения пайки для подключения. На четырехконтактный разьем выведены контакты питания (4.5-24В), аналоговый выход и цифровой выход компаратора LM393. Также имеются светодиоды питания и срабатывания датчика. Ввиду особенности датчика на аналоговом выходе напряжение противоположное цифровому уровню сигнала.

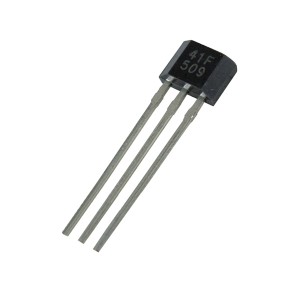

Это цифровой биполярный датчик, работающий на эффекте Холла, суть которого заключается в том, что при при помещении в магнитное поле некоторого проводника с постоянным током, в этом проводнике возникает поперечная разность потенциалов. Питание 4.5 - 24В.

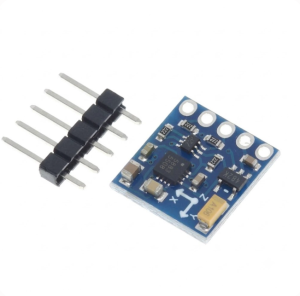

Модуль GY-271M с высокоточным трехосным компасом на микросхеме HMC5983 с температурной компенсацией. Позволяет получать трехмерную картину направленности магнитного поля и его величину. Управляется как по шине I2C так и по шине SPI, питание микросхемы 3.3В, но шина толерантна к 5В уровням, так что к Arduino можно подключать напрямую. На плате установлен параметрический стабилизатор на 3.3В.
Модуль акселерометра и магнитометра LSM303DLH предназначен для определения значения и направления вектора магнитного поля и ускорения. Отличное решение для построения простых роботов, летательных аппаратов и т.д.
Датчик молнии использует инновационную микросхему датчика молнии AMS AS3935 Franklin IC и специальную антенну Coilcraft MA5532-AE для обнаружения расстояния, интенсивности и частоты молнии в радиусе 40 км как в помещении так и на открытом воздухе. Встроенный алгоритм подавления искусственных помех может эффективно избежать электрических помех, создаваемых различными бытовыми приборами. В дополнение к тому, что он позволяет энтузиастам погоды измерять местные данные о грозах просто и эффективно, благодаря своим компактным размерам и широкому диапазону обнаружения, он также может быть встроен в различные интеллектуальные носимые устройства для альпинистов или людей, которые работают на высоте.
Плата с распаянным на ней униполярным датчиком Холла 3144 серии. Незаменима для применения с беспаечными макетными платами. Сам датчик А3144 уже содержит: стабилизатор напряжения, детектор магнитного поля, компаратор напряжения и ключ с открытым коллектором.
Геомагнитный датчик RM3100 используется для измерения магнитного поля Земли, чтобы обеспечить абсолютную привязку и курс летательных аппаратов. К полетному контроллеру модуль подключается при помощи CAN-интерфейса. Модуль производит точные измерения с минимальным отклонением, дрейфом, шумом и температурным дрейфом.
