Плата 8-ми канального реле для Raspberry Pi предназначена для управления мощными и высоковольтными нагрузками от мини-компьютера. Плата пригодится для создания систем автоматизации, таких как, Умный дом, теплаты и т.д. Плата совместима со всеми мини-компьютерами в которых используется GPIO коннектор, совместимый с GPIO Raspberry Pi.
Модуль реле, управляемый DTMF сигналами. При подключении к модулю мобильного телефона позволяет управлять четырьмя нагрузками из любой точки мира, где есть мобильная связь. Очень удобно дистанционно включать или выключать освещение, полив, холодильник, кондиционер и т.д.
Блок состоит из 16 реле, питающихся от 12В, способных коммутировать нагрузку до 10А (при напряжении 250В). Может управляться напрямую из выводов микроконтроллера (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, PLC,TTL логика) .
Блок состоит из 16 реле, питающихся от 5В, способных коммутировать нагрузку до 10А (при напряжении до 250В). Может управляться напрямую из выводов микроконтроллера (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, PLC,TTL логика) .

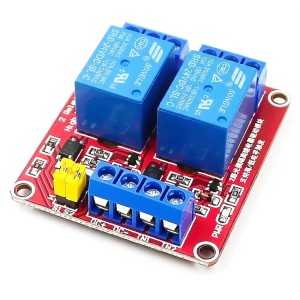

Модуль реле из 2 коммутирующих реле 12В. Может управляться непосредственно с выводов микроконтроллера (Arduino и подобным) в режиме опторазвязки со снятой перемычкой (JD-Vcc). Максимальный ток нагрузки 10А при напряжении 250В.
Максимальный ток нагрузки каждого канала модуля 10А при напряжении 250В, размеры: 13.9см x 5.2см x 1.7см. Для управления модулем без опторазвязки требуется дополнительные ключи, такие как ULN2003 для согласования уровней управляющих сигналов с контроллера. Модуль нельзя подключать к контроллеру напрямую с установленной перемычкой выбора источника питания реле (JD-Vcc). При использовании опторазвязки при снятой перемычке управлять модулем можно напрямую от контроллера.
Может управляться непосредственно с выводов микроконтроллера (Arduino и подобным). Максимальный ток нагрузки 10А при напряжении 250В. Размеры модуля: 13.9 x 5.2 x 1.7 см.
Компактный модуль мощного реле с возможностью выбора уровня управляющего сигнала. При небольших размерах модуль позволяет коммутировать нагрузку с током до 30А. При этом для управления реле достаточно 5 мА тока управляющего сигнала. Для защиты входа и ограничения тока через оптрон гальванической развязки на плате установлен токоограничительный резистор.
Универсальный мощный модуль реле с возможностью изменения полярности управляющего сигнала. Модуль позволяет коммутировать нагрузку с током до 30А. При этом для управления реле достаточно 5 мА тока управляющего сигнала. Для защиты входа и ограничения тока через оптрон гальванической развязки на плате установлен токоограничительный резистор.
5В-ый 1-канальный модуль реле высокого уровня (high level), требует 5-20мА для срабатывания, то есть может управляться напрямую с выводов микроконтроллера Arduino или подобных. Включается логичесой единицей, выключается логическим нулем. На модуле есть два светодиода: красный сигнализирует о наличии напряжения питания, зеленый - о срабатывании реле.
5В-ый 1-канальный модуль реле низкого уровня (low level), требует 5-20мА для срабатывания, то есть может управляться напрямую с выводов микроконтроллера Arduino или подобных. Включается логическим нулем, выключается логической единицей. На модуле есть два светодиода: красный сигнализирует о наличии напряжения питания, зеленый - о срабатывании реле.
Модуль 1-канального реле 5 В, требует 15-20 мА для срабатывания, то есть может управляться напрямую с выводов микроконтроллера Arduino или подобных. Включается логическим нулем, выключается логической единицей.
Модуль управления реле 10А на основе модуля Wi-Fi ESP-01/01S. Для управления реле используется вывод GPIO0. Для питания используется источник постоянного тока с напряжением 5В и минимальной нагрузочной способностью не менее 250 мА. Из этого модуля можно легко сделать свой интеллектуальный коммутатор, управляемый с любого Wi-Fi устройства.
Модуль реле на основе модуля Wi-Fi ESP-01S. Для управления реле используется вывод GPIO0, питание от источника постоянного тока с напряжением 5В и минимальной нагрузочной способностью не менее 250 мА. Из этого модуля можно легко сделать свой интеллектуальный коммутатор, управляемый с любого Wi-Fi устройства.
