Высокотоковый модуль keyestudio IRF540NS использует транзисторы MOSFET, которые применяются для управления мощными нагрузками, управляя ими при помощи микроконтроллера. Он может применяться для управления сервоприводом, мощной светодиодной подсветкой и т. д. Для использования подайте требуемое напряжение (не более 40 В) на клеммную колодку VIN GND. При этом напряжение контактов V+ будет равно напряжению VIN (входному). Подавая напряжение логической "1" мы открываем соответствующий транзистор и на контактах VA-, VB- и VC- появляется потенциал минуса источника питания. Модуль поставляется с четырьмя крепежными отверстиями 3 мм, что позволяет легко закрепить его на любых других устройствах.
Arduino Nano Connector Carrier — универсальная плата для быстрого прототипирования контриоллера Arduino Nano. Эта компактная и функциональная плата-расширение которая позволяет максимально раскрыть возможности контроллеров серии Arduino Nano. Она значительно ускоряет процесс подключения датчиков, модулей и периферии, обеспечивая простое и удобное создание прототипов.
Плата расширения для интерфейса I2C предназначена для одновременного подключения до 9 устройств одновременно к I2C интерфейсу контроллера Arduino. Плата I2C Shield обеспечивает работу порта связи I2C с 4-контактным разъемом с шагом контактов 2.54 мм.
Сервер последовательного интерфейса промышленного класса RS232/485 для WiFi и Ethernet, шлюз Modbus, шлюз MQTT, в металлическом корпусе с поддержкой настенного и рельсового монтажа.
Сканер штрих-кодов от Waveshare (Barcode Scanner Module, 1D/2D Codes Reader) представляет собой миниатюрный сканер 1D/2D-кодов, который способен с помощью внутреннего интеллектуального алгоритма распознавания изображений быстро и точно декодировать штрих-код или QR-код c бумаги или экрана любого устройства. Благодаря встроенному USB / UART интерфейсу, сканер напрямую подключается к компьютеру или другому мобильному устройству.
Оригинал. Плата расширения Arduino Motor построена на базе микросхемы L298, представляющей собой двойной мостовой драйвер для управления различной индуктивной нагрузкой, такой, как реле, соленоиды, шаговые двигатели и двигатели постоянного тока. Плата расширения позволяет Ардуино управлять двумя двигателями постоянного тока, контролируя скорость и направление вращения каждого из них независимо друг от друга. Среди прочих возможностей устройства можно выделить возможность измерения тока, потребляемого каждым двигателем. Плата оригинальная, производство - Италия.
Модуль расширения NODE-MCU ESP8266-12 для подключения двух коллекторных двигателей, исполнительных механизмов и датчиков. Очень удобная плата для построения робо-платформ и роботов на основе процессорного модуля ESP8266-12E с Wi-Fi управлением. Содержит на плате мостовой драйвер двух коллекторных двигателей L293, выключатель питания и разъёмы, на которые выведены все функциональные входы, выходы и контакты питания логической и силовой части модуля.

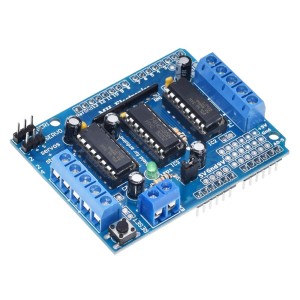

Шилд управления двумя шаговыми двигателями на микросхемах L293D. Может управлять двигателями с током до 0,6А (пиковый 1,2А) и напряжением до 36В. Шилд построен таким образом, что может управлять либо двумя шаговыми двигателями по мостовой схеме включения либо четырьмя коллекторными с максимальным током до 0,6А на каждый канал. Можно подключать шаговые двигатели как с двуполярной так и с однополярной схемой подключения обмоток. Схема шилда состоит из трех микросхем - двух интергральных универсальных драйвера и сдвигового регистра 74HC595 которым производится управление и конфигурирование драйверов. Напряжение питания силовой части выведено на отдельный разъем на плате шилда.
Этот товар доступен "под заказ". Уточняйте сроки и цену у менеджеров.
Многие проекты требуют больше двух напряжений питания, которые может предоставить плата Arduino (5В и 3.3В). Если подать на этот шилд напряжение в диапазоне 4.5 - 35В, на выходе можно получить от 1.25 до 12В с максимальным током в 3А (напряжение выставляется с помощью подстроечного резистора на шилде). С этим шилдом ваш Ардуино может иметь одно питание для всех.
Шилд для управления тремя шаговыми двигателями для построения 3Д принтера или CNC-станка. Схожа с RAMPS под плату Arduino Nano и без поддержки ЖК экрана. В качестве управления шаговиками имеет три разъема для подключения драйверов шаговых двигателей A4988 (приобретаются отдельно). В Ардуино рекомендуем прошивать прошивку GRPL.
Силовой шилд для подключения мощных моторов к контроллеру Arduino NANO построен на микросхеме L298P, которая представляет собой двойной мостовой драйвер, предназначенный для привода индуктивных нагрузок, таких как реле, соленоиды, коллекторные двигатели и шаговые моторы. Это позволяет Вам управлять двумя двигателями постоянного тока или одним шаговым двигателем.
Шилд управления двигателями построен на классике управления соленоидами - драйвере L298. Плата имеет удобное размещение разъема для подключения двигателей и наличие разьемов для подключения датчиков. C его помощью можно управлять шаговыми и коллекторными двигателями, соленоидами, мощными источниками света. На плате предусмотрена логика управления режимом торможения/удержания. Шилд позволяет разделить источники питания контроллера и силовой части.
Keyestudio L298P Shield - это двусторонний шилд привода двигателя постоянного тока на микросхеме L298P. Зеленые клеммники на шилде подключаются к VIN GND UNO R3. Просто включите плату через клеммные колодки или разъем постоянного тока на UNO R3. Максимальное напряжение питания должно составлять 18 В постоянного тока. В комплект поставки входит паяльная площадка. Вы можете паять собственные электронные компоненты и разрабатывать различные прототипы схем. Шилд, также, оснащен DIP-переключателем для простого и удобного управления питанием.
Arduino Ethernet Shield 2 подключает ваш Arduino к Интернету всего за несколько минут. Просто подключите этот модуль к вашей плате Arduino, подключите его к вашей сети с помощью кабеля RJ45 (не входит в комплект) и выполните несколько простых шагов, чтобы начать управлять своим миром через Интернет. Как всегда с Arduino, каждый элемент платформы - оборудование, программное обеспечение и документация - находится в свободном доступе и имеет открытый исходный код. Это означает, что вы можете узнать, как именно он сделан, и использовать его конструкцию в качестве отправной точки для ваших собственных схем.
XBee Pro Shield - это шилд модуля XBee, совместимый с Arduino и IFLAT-32. Может быть напрямую подключен к платам Arduino/IFLAT-32. Плата, несмотря на свою простоту, полностью поддерживает функционал XBee модулей и предоставляет доступ ко всем их выводам.
Этот товар доступен "под заказ". Уточняйте сроки и цену у менеджеров.
CAN-BUS шилд позволяет добавить вашему проекту на Arduino совместимость с CAN-Bus. Построен на базе контроллера Microchip MCP2515 с MCP2551 CAN приемник. Шина CAN подключается через стандартный 9-пиновый sub-D "Папа" для использования с OBD-II кабелем. Так же на шилде есть разъем для микро SD карты, разъем для последовательного LCD и разъем для EM406 GPS модуля. Шилд идеально подходит для подключения к CAN шине автомобиля для контроля параметров и сохранения их на карте памяти для дальнейшего анализа или обработки.
Аналогичен модулю ENC28J60 Ethernet, но в меньшем форм-факторе, также может быть напрямую подключен к большинству типов микроконтроллеров (в том числе Arduino) по стандартному SPI интерфейсу.
Ethernet шилд для подключения к контроллеру Arduino NANO, позволяющий подключить плату Arduino Nano v3.0 к сети. Отличается функциональной завершенностью, компактными размерами и обширной поддержкой библиотеками и применением в конструкциях ардуинщиков.
Этот шилд выполнен на микросхеме MAX3232ESE и предназначен для подключения к контроллеру Arduino устройств со стандартным интерфейсом RS232. Для программирования контроллера предусмотрен переключатель входа Rx. В одном положении контроллер работает в паре с конвертером, в другом - в стандартном режиме программирования. Так же есть удобная область для макетирования под пайку. Выход конвертера выведен на стандартный DB9 разъем и на отдельно стоящие пины.
В стандарте RS-485 для передачи и приёма данных используется одна витая пара проводов, иногда сопровождаемая экранирующей оплеткой или общим проводом. Передача данных осуществляется с помощью дифференциальных сигналов. Разница напряжений между проводниками одной полярности означает логическую единицу, разница другой полярности - ноль.
Реплика оригинального эзернет шилд на базе чипа Wiznet W5100. Позволяет подключить вашу плату Ардуино к локальной сети или Интернет, используя стандартную ардуиновскую библиотеку Ethernet. Так же на плате размещен разъем microSD.
Модуль USB CAN-сканера предназначен для просмотра и анализа трафика CAN шины. Модуль построен на базе микроконтроллера STM32G0B1CBT6. Особенностью модуля является опторазвязка до 1500В, что позволяет обезопасить оборудование и вносить минимальные помехи его работе.
Адаптер USBCAN призначений для підключення комп'ютера по USB шині до СAN шини з метою дослідження даної шини та управління виконавчими пристроями на даній шині. Установка драйверів не потрібна, адаптер автоматично визначається в Linux або Windows10 (та вище).
