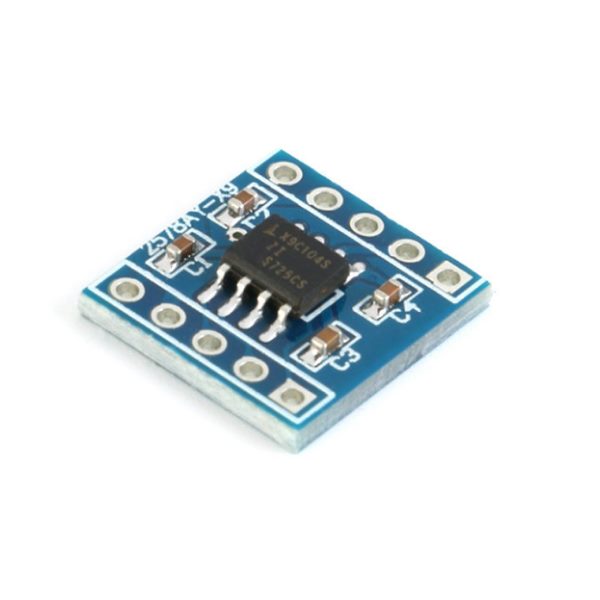

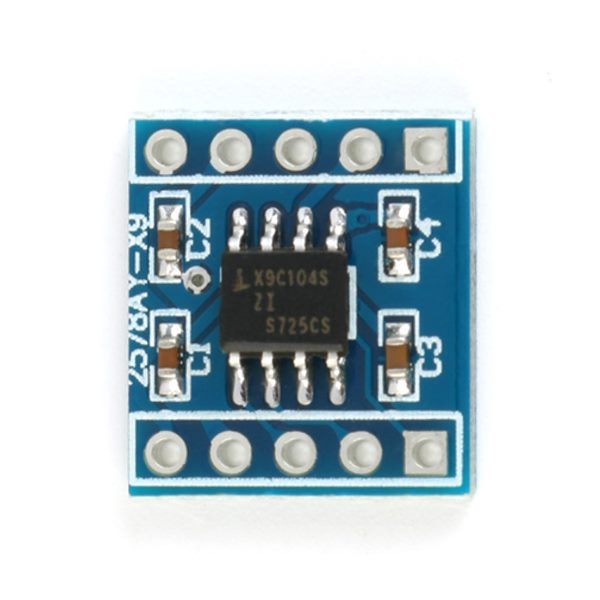

Модуль цифрового потенциометра 100 кОм (X9C104)

Цифровой потенциометр служит для регулирования сопротивления с цепях постоянного и переменного тока и, как правило, служит заменой обычным потенциометрам. Цифровой потенциометр состоит из логической цифровой части и блока из 100 резисторов, которые коммутируются сотней полевых транзисторов с изолированными затворами. Использование полевых транзисторов позволяет использовать потенциометр для изменения сопротивления в составе звуковых схем и источников питания.

Установленное значение выходного сопротивления запоминается во внутренней энергонезависимой памяти и может храниться в ней не менее 100 лет.

Характеристики:

• Рабочее напряжение: 5 В
• Полное сопротивление: 100 КОм
• Напряжение на регулируемой стороне: от -5 В до +5 В
• Количество градаций изменения сопротивления: 100

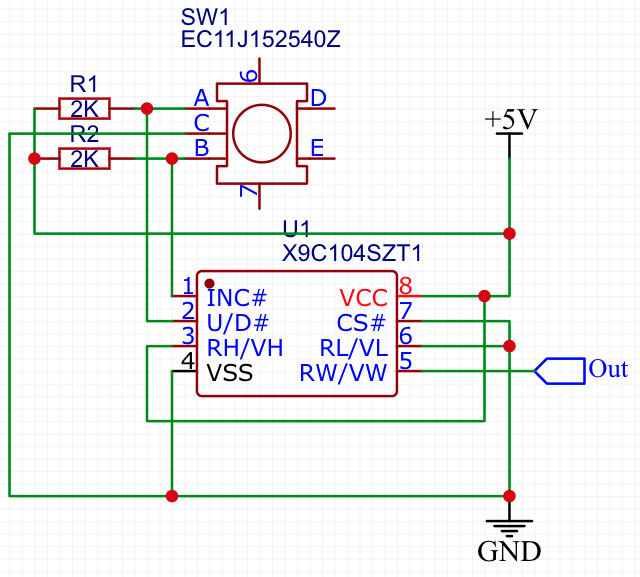

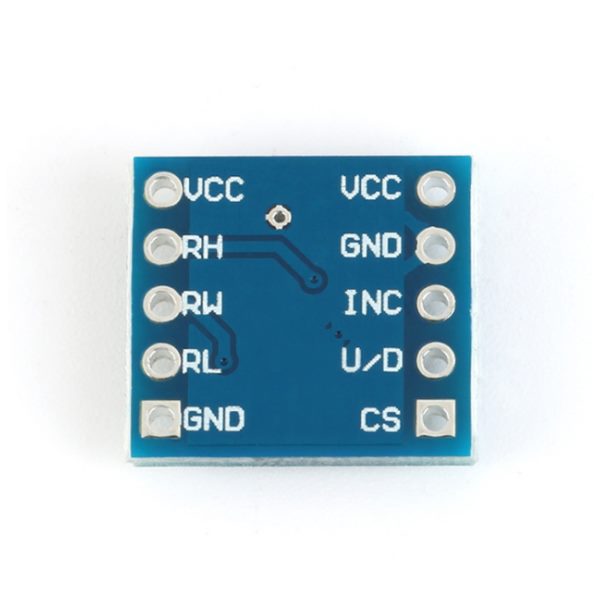

• Сигналы интерфейса: CS, U/D, INC
• Режим увеличения сопротивления: линейный
• Рабочий ток: 3 мА
• Тип корпуса: SOIC-8
• Рабочая температура: от -40 до +85 °C

Ссылки:

• Даташит

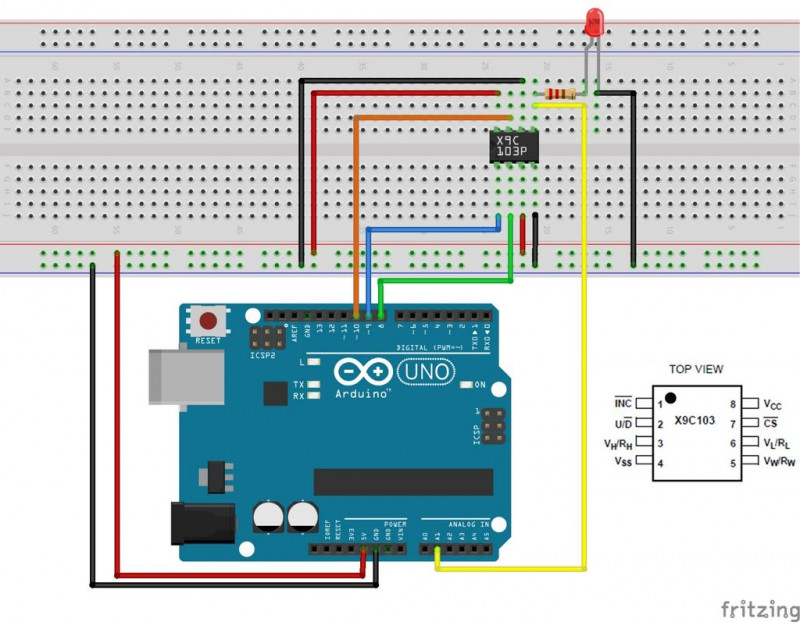

Пример скетча:

#define UD  2
#define INC 3
#define CS  4

// поднимает ползунок в верх на 1 шаг
void up()
{
  digitalWrite(UD, HIGH);             // на U/D подаем единицу
  digitalWrite(INC, HIGH);            // и на INC тоже
  digitalWrite(CS, LOW);              // включаем микросхему
  delayMicroseconds(1);               // ждем
  digitalWrite(INC, LOW);             // дергаем вход INC
  delayMicroseconds(1);
  digitalWrite(INC, HIGH);
  delayMicroseconds(1);
  //digitalWrite(INC, LOW);           // в этом случае положение ползунка записано не будет
  digitalWrite(CS, HIGH);             // выключаем микросхему и записываем положение в EEPROM
}

// опускаем ползунок в верх на 1 шаг
void down()
{
  digitalWrite(UD, LOW);
  digitalWrite(INC, HIGH);
  digitalWrite(CS, LOW);
  delayMicroseconds(1);
  digitalWrite(INC, LOW);
  delayMicroseconds(1);
  digitalWrite(INC, HIGH);
  delayMicroseconds(1);

  digitalWrite(CS, HIGH);
}

void setup()
{
  Serial.begin(9600);

  pinMode(INC, OUTPUT);
  pinMode(UD, OUTPUT);
  pinMode(CS, OUTPUT);
  digitalWrite(CS, HIGH);             // выключаем микросхему
}

void loop()
{
  if (Serial.available())             // проверяем, что пришло в Serial
  {
    if (Serial.read() == '0')        // если пришел 0
    {
      down();                         // опускаем ползунок
      Serial.print("-1");
    }
    else                            // иначе поднимаем
    {
      up();
      Serial.print("+1");
    }
  }
}
