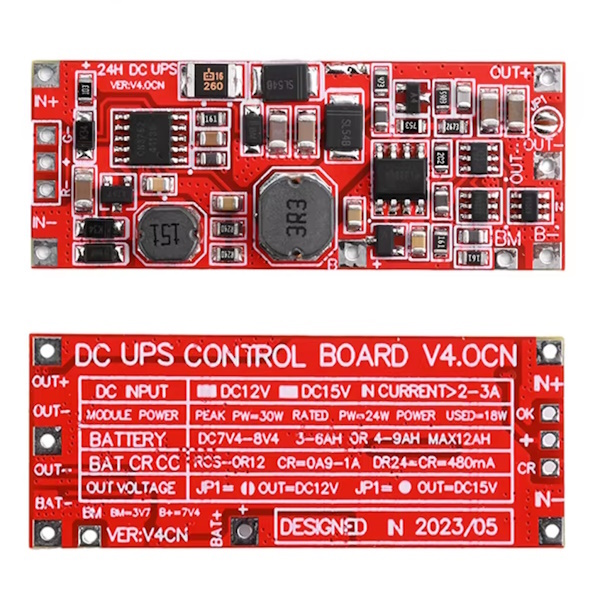

Модуль резервного питания/зарядки 12В/15В от LiPo батареи 2S 24Вт (некондиция)

Проблема – на модуле имеются катушки с повреждениями (см. фото #2).

Модуль источника бесперебойного питания предназначен для организации бесперебойного питания 12 В или 15 В (выбирается перемычкой на плате) устройств от 2S LiPo аккумуляторной батареи. Плата содержит все необходимые компоненты для заряда аккумулятороной батареи, контроля перезаряда и переразряда, повышения напряжения до 12В/15В. Требуется блок питания на напряжение не ниже выходного +1В и максимальным выходном током не менее 3А. При меньшем напряжении или нагрузочной способности на выходе модуля напряжение будет, но аккумулятор будет заряжаться дольше или не будет заряжаться совсем. Состояние и режим работы отображается двухцветным светодиодом с общим анодом (светодиод необходимо установить самостоятельно).

При токах нагрузки, близких к максимальным, необходимо обеспечить дополнительное охлаждение платы а также производить монтаж как можно более короткими проводами сечением не менее 20AWG.

При отсутствии двухцветного светодиода его можно заменить двумя светодиодами: красным и зеленым.

Так как модуль не имеет защиты от неправильной полярности подключения аккумуляторов переполюсовка приведет к непоправимым повреждениям платы преобразователя.

При срабатывании защиты от перегрева (свыше 120 градусов) требуется отключение модуля от источника питания для перезапуска системы защиты.

Индикаторные светодиоды:

Красный - светится при зарядке аккумулятора и гаснет при окончании зарядки.

Зеленый: светится при нормальной работе

Оба светодиода гаснут при отсутствии входного напряжения питания

Быстрое мигание светодиодов - отсутствует или повреждение аккумуляторная батарея.

Характеристики:

• Входное напряжение: от 9 В до 16 В
• Тип аккумуляторной батареи: LiPo 2S
• Выходное напряжение: 12 В или 15 В (выбирается перемычкой на плате)
• Максимальный выходной ток: 2 А
• Потребляемый ток преобразователя без нагрузки: менее 0.5 мА
• Размеры платы: 20 х 50 мм
