Мій перший крутий годинник на Arduino: як витиснути максимум з екрана 1602

2026-01-14

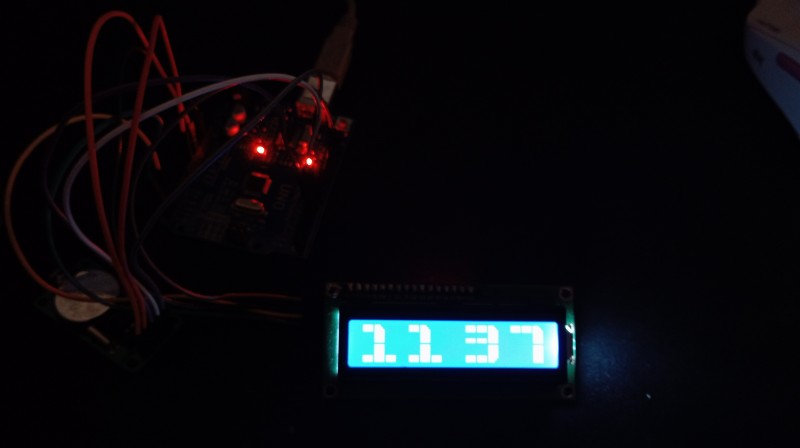

Всім привіт! Нещодавно я замовив на arduino.ua кілька модулів і вирішив зібрати щось дійсно корисне для своєї кімнати - настільний годинник. Але стандартні цифри на дисплеї LCD1602 дуже маленькі, і щоб побачити час з іншого кінця кімнати, треба було сильно мружитися. Тому я поставив собі задачу - зробити цифри гігантськими, на всю висоту екрана.

Компоненти проекту.

Для реалізації я використав:

1. Arduino Uno (мозок проекту)

2. LCD 1602A з I2C адаптером (для економії пінів)

3. Модуль реального часу RTC DS1302 (5-пінова версія)

Схема підключення.

Оскільки я використовував I2C адаптер для екрана, у мене залишилося багато вільних пінів для підключення годинника. Ось як я з'єднав усі деталі:

Пін модуля - Пін Arduino Uno

• LCD:GND - GND
• LCD:VCC - 5V
• LCD:SDA - A4
• LCD:SCL - A5
• RTC:VCC - 5V
• RTC:GND - GND
• RTC:CLK - Пін 6
• RTC:DAT - Пін 7
• RTC:RST - Пін 8

Бібліотеки.

Для того, щоб проект запрацював, у середовищі Arduino IDE потрібно встановити такі бібліотеки:

LiquidCrystal I2C (by Frank de Brabander) - для керування дисплеєм

Ds1302 (by Rafa Couto, версія 1.1.0) - для роботи з модулем годинника

Аналіз та програмне рішення.

Головна проблема LCD 1602 - всього два рядки символів. Щоб зробити великі цифри, я використав функцію createChar. Вона дозволяє створити до 8 власних символів. Я спроектував 8 сегментів (кути, горизонтальні та вертикальні планки), з яких, як з конструктора LEGO, у коді збираються великі цифри 3x2.

Особливість мого коду - функція автоматичного встановлення часу. Під час прошивки Ардуїно сама бере час з комп’ютера через макрос __TIME__, тому не потрібно додавати зайві кнопки для налаштування.

Ще один момент - підключення годинника. Оскільки I2C шина (піни A4 і A5) вже була зайнята екраном, я підключив модуль DS1302 до цифрових пінів 6, 7 і 8. Використав бібліотеку від Rafa Couto — вона проста і завелася з першого разу.

Посилання:

• код до годинника
