Набор разработчика Open407V-C для микроконтроллера STM32F407VET6

Набор разработчике Open407V-C STM32 разработана для бістрого и комфортного ознакомления с микроконтроллером и подключения периферийных устройств к плате микроконтроллера STM32F407VET6 и состоит из базовой материнской платы, платы микроконтроллера и периферийных модулей. Использование набора Open407V-C поможет быстро и комфортно освоить новый микроконтроллер для различных приложений. Большое количество библиотек и готовых решений позволит быстро освоить серию микроконтроллеров STM32F4.

Наличие готовых периферийных модулей позволит не отвлекаться на схемотехнику и монтажные работы а сосредоточиться на быстром получении программного продукта. Код производителя: Open407V-C Package B.

Расположение компонентов на базовой плате:

1. MCU разъём для подключения микроконтроллерной платы Core407V
2. ULPI интерфейс для подключения высокоскоростной USB периферии (в STM32F407V встроен USB HS контроллер без физического уровня)
3. FSMC + SPI интерфейсы (16-бит FSMC + SPI): для подключения ЖКИ дисплея
4. FSMC интерфейс (8-бит FSMC): для простого подключения внешних устройств таких как модуль NandFlash памяти, Ethernet модуля и т.д.
5. SPI1/SPI2 + AD/DA интерфейсы
   • Подключение SPI периферии такой как модуль памяти DataFlash (AT45DBxx), модуля SD карты, MP3 модуля и т.д.
   • SPI1 расширение альтернативных функций ЦАП/АЦП
6. SDIO интерфейс для подключения модуля Micro SD
7. I2S2/I2S3/I2C1: для подключения периферии с I2S интерфейсом таких как Звуковой модуль
8. USART2 интерфейс: подключение к RS232, RS485, USB TO 232 и т.д.
9. CAN1 интерфейс: подключение к высокоскоростной CAN шине
10. CAN2 интерфейс: подключение к высокоскоростной CAN шине
11. I2C1/I2C2 интерфейс: подключение периферии с I2C интерфейсом таких как модуль расширения (PCF8574), модуль памяти FRAM (FM24CLxx) и т.д.
12. DCMI интерфейс: для подключения цифровой камеры
13. UART3 интерфейс: для подключения последовательных интерфейсов RS232, USB и т.д..
14. Ethernet интерфейс: для подключения дополнительных ethernet модулей
15. ONE-WIRE интерфейс: для подключения ONE-WIRE устройств (в TO-92 корпусе) таких как датчик температуры DS18B20, электронный ключ DS2401 и т.д.
16. Разъём подключения питания 5В
17. Дополнительное питание 5В/3.3В
18. Дополнительные разъёмы для подключения к сигналам микроконтроллерного модуля (VCC, GND и I/O порты)
19. Джампер определения наличия SD карты памяти
20. Джампер подключения светодиодов
    • закорочен - светодиод подключен к GPIO выходу микроконтроллера
    • открыт - к светодиоду можно подключиться через освободившийся пин
21. Джампер кнопки пробуждения и пользовательской кнопки
    • закорочен - кнопка подключена к микроконтроллеру
    • открыт - кнопка отключена и ее можно использовать отдельно. Так же можно подавать сигнал с внешнего источника
22. Джампер подключения джойстика
    • закорочен - контакты джойстика подключены к микроконтроллеру
    • открыт - контакты джойстика свободны и их можно использовать отдельно
23. Джампер регулировки яркости подсветки ЖКИ дисплея
    • закорочен - регулировка яркости подключена
    • открыт - регулировка яркости отключена
24. Светодиоды: подключены к портам микроконтроллера и сигнализируют LEDs: convenient for indicating I/O status and/or program running state
25. Пользовательская кнопка: Пользовательская кнопка, которую можно использовать в приложении.
26. Кнопка пробуждения: миркроконтроллер пробуждается при нажатии этой кнопки если он находится в спящем режиме.
27. Джойстик: преобразует нажатия джойстика в сигналы для микроконтроллера

Расположение компонентов на плате Core407V:

1. STM32F407VET6:высокопроизводительный микроконтроллер STM32:
   • Ядро: Cortex-M4 32-бит RISC
   • Возможности: полный набор однотактовых DSP команд
   • Рабочая частота: 168МГц, 210 DMIPS/1.25 DMIPS/МГц
   • Рабочее напряжение: от 1.8В до 3.6 В
   • Корпус: LQFP100
   • Память: 512КБ Flash памяти программ, 192+4КБ оперативной памяти
   • MCU коммуникационные интерфейсы:
     • 3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • 1 x USB 2.0 HS/FS device/host/OTG контроллер с DMA, ULPI и физическим уровнем на кристалле
     • 1 x 10/100 Ethernet MAC
     • 1 x 8 to 12-бит параллельный интерфейс камеры
   • AD & DA преобразователи: 3 x AD (12-бит, 1μs, 24 канала); 2 x DA (12-бит)
   • Порт программирования/отладки: с поддержкой JTAG/SWD
2. Стабилизатор напряжения AMS1117-3.3: 3.3В
3. Менеджер питания MIC2075
4. Переключатель питания: 5В или USB подключение
5. Переключатель вариантов загрузки
6. Индикатор питания
7. Кнопка сброса
8. Кварц 8МГц
9. Кварцевый резонатор 32.768Кгц для внутренних часов реального времени
10. JTAG/SWD интерфейс: для программирования и отладки
11. USB разъём, для подключения USB между PC и платой разработчика STM32
12. IO расширитель (включая VCC/GND)
13. 5Vin пин, для подключения 5В источника питания при использовании USB HOST/OTG
14. USB перемычки
    • закорочен - для использования USB
    • открыт - Разъём отключен от GPIO
15. Перемычки режима VBAT
    • закорочен - используется системное питания
    • открыт - используется внешнее батарейное питания
16. Перемычки режима VREF
    • закорочен - VREF+/VREF- подключен к VCC/GND
    • открыт - ко входам VREF+/VREF- можно подключиться через пины джамперов

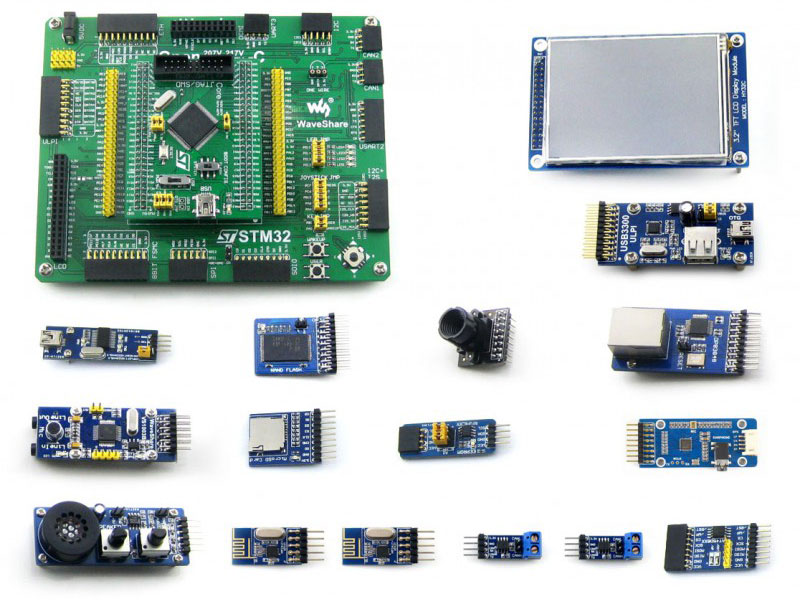

Состав набора:

• Open407V-C базовая плата x 1
• Модуль PL2303 USB UART (мини) x 1
• USB тип A - mini-B кабель x 1
• USB тип A - mini-B кабель x 1
• 4-пин провод x 2
• 2-пин провод x 2
• USB кабель питания x 1
• Компакт-диск с ПО x 1
• ЖКИ дисплей 3.2 дюйма 320x240 с сенсорной панелью x 1
• Модуль USB3300 x 1
• Модуль DP83848 Ethernet Board (ETH) x 1
• Модуль NandFlash памяти (FSMC) x 1
• Видеокамера OV7670 x 1
• Модуль Micro SD карты памяти x 1
• Модуль памяти AT45DBXX x 1
• Модуль FRAM памяти FM24CLXX x 1
• Звуковой модуль WM8960 x 1
• MP3 модуль VS1003B (SPI+IOs) x 1
• Аналоговый модуль (для тестирования ЦАП/АЦП) x 1
• Модуль CAN шины SN65HVD230 x 2
• Радиомодуль NRF24L01 (SPI+IOs) x 2
• Ethernet кабель x 1

Расположение и назначение выводов JTAG/SWD интерфейсов:

Figure 1. JTAG Header Pinout	Figure 2. SWD Header Pinout
