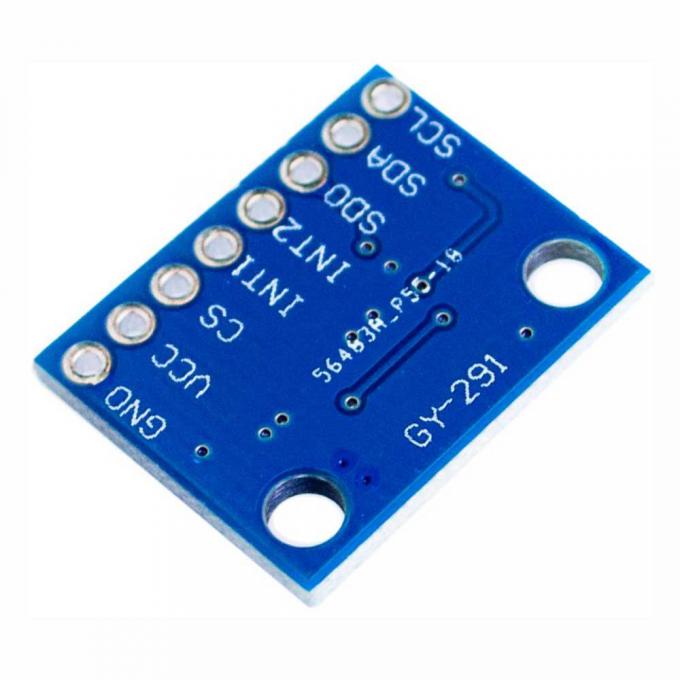

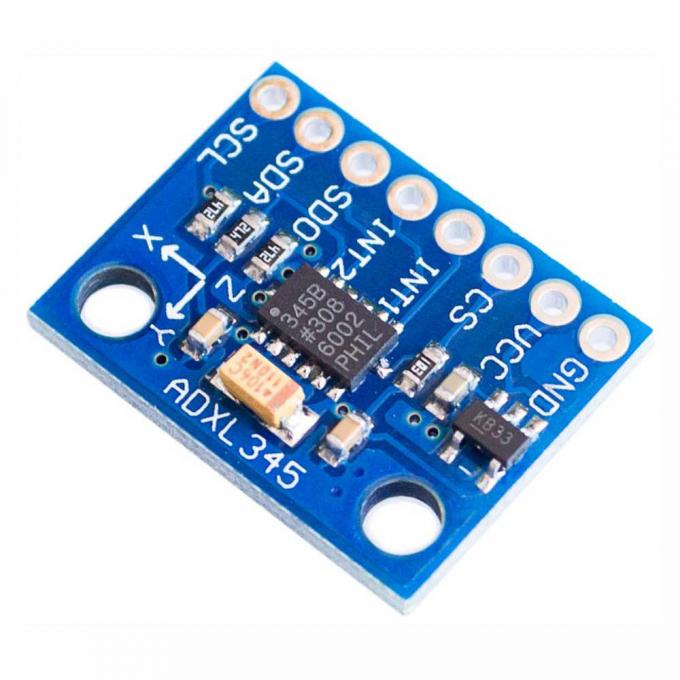

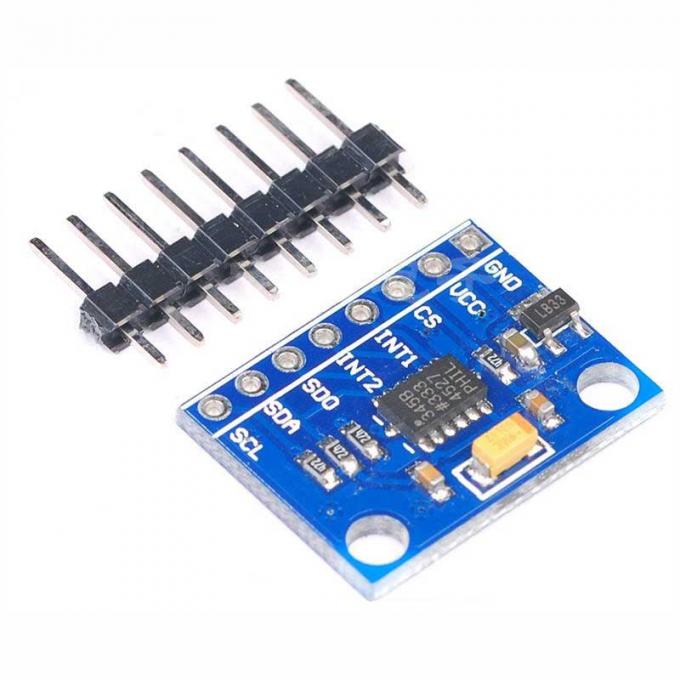

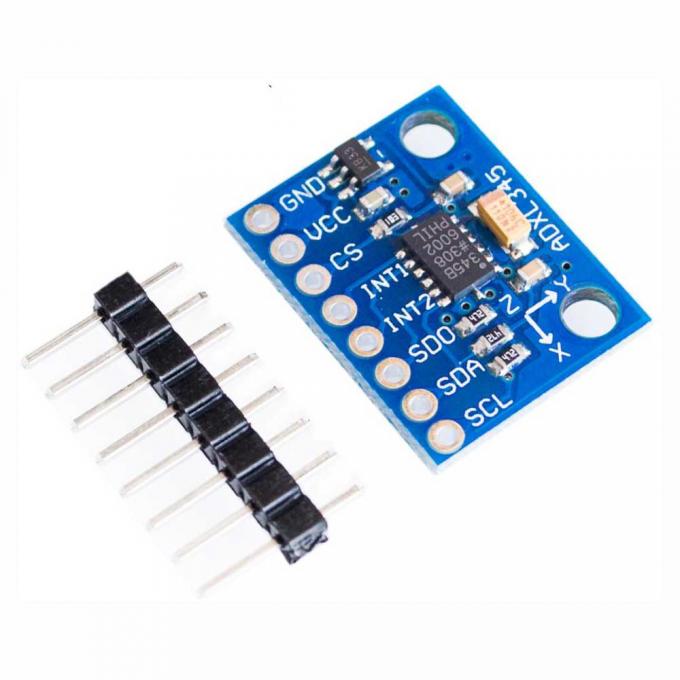

Акселерометр ADXL345 – это крохотный микромощный трехосевой акселерометр высокого разрешения (13 бит). Диапазоном измерения положения колеблется до ±16 g. Результат измерения отдается в виде 16-разрядных чисел в дополнительном коде и через цифровые интерфейсы SPI / I2C.
Данный акселерометр ADXL345 идеально подходит для использования в мобильных устройствах – он измеряет статическое ускорение (вызванное гравитацией) в задачах определения отклонения, или динамическое ускорение, вызванное движением или ударами. Заявленное высокое разрешение акселерометра (4·10-3 g/LSB) позволяет точно отслеживать изменение отклонения менее чем на 1.0°. Режим пониженного энергопотребления датчика позволяет реализовать интеллектуальное управление питанием системы.
Взяв по цій рекомендації. Теж завелося з пів оберту в Klipper-і. Підключав до Raspberry Pi 4B+. Багато інших пробував до цього як от https://arduino.ua/prod236-3h-osnii-akselerometr-adxl345 та аналоги MPU-9250. Нічого не запрацювало.
Пример для STM32F4XX можно посмотреть здесь https://cxemka.com/92-podklyuchenie-adxl345-k-stm32-i-c-datchik-uskorenija-akselerometr-ot-analog-devices.html
The ADXL346 CS pin is used both for initiating SPI transactions,
and for enabling I2C mode. When the ADXL346 is used on a
SPI bus with multiple devices, its CS pin is held high while the
master communicates with the other devices. There may be
conditions where a SPI command transmitted to another device
looks like a valid I2C command. In this case, the ADXL346 would
interpret this as an attempt to communicate in I2C mode, and
could interfere with other bus traffic. Unless bus traffic can be
adequately controlled to assure such a condition never occurs, it
is recommended to add a logic gate in front of the SDI pin as
shown in Figure 36. This OR gate will hold the SDA line high
when CS is high to prevent SPI bus traffic at the ADXL346 from
appearing as an I2C start command.
Немного волновался по поводу 3.3-вольтовой натуры датчика, но заработало по I2C "из коробки".
Только пришлось разыскать файлик Adafruit_Sensor.h и добросить в ту говнобиблиотеку, она с времён публикации видимо "усовершенствовалась".
Тем, кто будет работать с ним всерьёз - рекомендую обратить внимание на замечание в даташите по поводу зависимости нуля и масштаба датчика от напр. питания. 3.3 для него напряжение не номинальное, и он со стандартными множителями подвирает, в полном соответствии с даташитом. Причём по X-Y и Z - по-разному.
Частоту семплирования, без специальной необходимости, выше дефолтных 100 Гц поднимать смысла нет - датчик, видимо, в режиме нормального потребления сам усредняет значения.
Ну и указанную библиотеку для серьёзной работы всё равно переделывать.
Как минимум - делать, как требует производитель, чтение всех 6 байт ускорения одним бурстом, включать FIFO, регулярно смотреть сколько накопилось, и время от времени вычитывая этот буфер.
