Преобразователь АЦП/ЦАП PCF8591

Конвертер построенный на базе микросхемы PCF8591, имеет 4 аналоговых входа (АЦП, он же ADC), 1 аналоговый выход (ЦАП, он же DAC), разрешение каждого входа/выхода 8 бит. Управляется по шине I2C с помощью Ардуино, Raspberry Pi или другого контроллера поддерживающего этот протокол. Рабочее напряжение 2.5 - 6В.

Можно использовать, если не хватает аналоговых входов/выходов на микроконтроллере - вешаем платку на шину I2C (она же IIC или TWI) и получаем данные с датчиков. Если сравнивать с АЦП Ардуино, то данный модуль проигрывает по разрешению (у Ардуиновского АЦП 10-битное разрешение), зато можно сравнивать не просто поступающее напряжение как в Ардуино (от 0 и до 5В), а сравнивать между собой напряжения из разных источников (например для контроля уровня батарей), когда на один вход подается напряжение с одного источника, на второй - с другого и сравниваем результат (подробней можно почитать в даташите). Так же, можно замерить напряжение на всех 4 входах одновременно и затем получить 4 байта со значением по каждому входу (Ардуино так тоже не умеет).

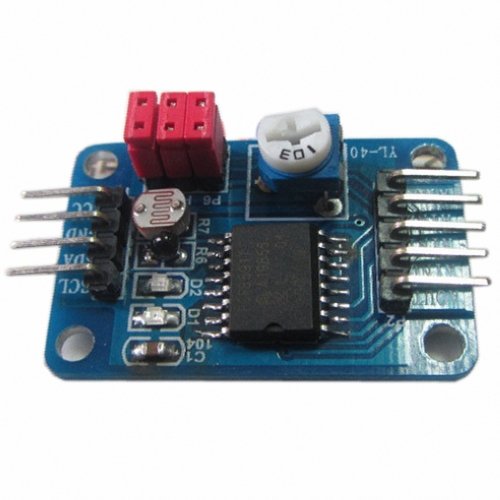

Так же на плате расположены потенциометр (подстроечный резистор), термистор (датчик температуры) и фоторезистор (датчик освещенности), которые подключены к аналоговым входам с помощью перемычек. С ними можно поэкспериментировать для знакомства с платой, а потом снять перемычки и подать на входы другие источники. Джампер P4 подключает вход AIN1 к термистору, джампер P5 подключает вход AIN0 к фоторезистору, а джампер P6 подключает вход AIN3 к потенциометру 10 кОм. Так же на плате есть два светодиода - красный для индикации питания, зеленый для индикации сигнала на аналоговом выходе AOUT (чем ярче горит, тем выше напряжение на выходе).

В комплекте идут 4 провода мама-мама.

Для использования модуля нужно его подключить c помощью 4-х жильного кабеля с коннекторами BLS-1 к интерфейсу IIC Arduino контроллера или другого микропроцессорного управляющего устройства. Питание можно взять как с контроллера, так и с внешнего источника питания. После подачи на модуль питания должен загореться красный светодиод, обозначенный D2.

Далее модуль можно использовать в разных сочетаниях:

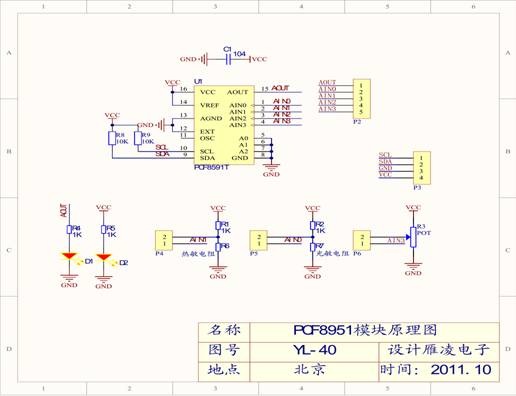

На плате модуля есть три джампера, обозначенных P4 – P6.

• Джампер P4 подключает к аналоговому входу AIN1 термистор (датчик температуры), с помощью которого можно контролировать температуру вокруг модуля. Если джампер P4 установлен, то на аналоговый вход AIN1 нельзя подключить какое либо устройство. Если джампер P4 не установлен, то вход AIN1 исполняет свои обычные функции и к нему можно подключить сигнал с какого либо устройства.
• Джампер P5 подключает к аналоговому входу AIN0 фоторезистор (датчик освещенности), с помощью которого можно контролировать степень освещенности вокруг модуля. Если джампер P5 установлен, то на аналоговый вход AIN0 нельзя подключить какое либо устройство. Если джампер P5 не установлен, то вход AIN0 исполняет свои обычные функции и к нему можно подключить сигнал с какого либо устройства.
• Джампер P6 подключает к аналоговому входу AIN3 потенциометр (построечный резистор) с сопротивлением 10 кОм, с помощью которого можно изменять значение аналогового сигнала на входе AIN3. Если джампер P6 не установлен, то вход AIN3 исполняет свои обычные функции.

Аналоговый вход AIN2 не зависит от джамперов и постоянно исполняет свои обычные функции.

Джамперы можно устанавливать в любом нужном сочетании или не устанавливать совсем.

Также на плате модуля есть аналоговый выход AOUT. Он связан с зеленым светодиодом D1 – чем ярче горит светодиод, тем выше потенциал (напряжение) сигнала на выходе.

Управление модулем осуществляется с Arduino контроллера или другого микропроцессорного управляющего устройства.

На плате модуля есть два штыревых разъема обозначенных P3 и P2, на четыре, и пять пинов соответственно:

• Разъем P3 состоит из пинов питания, обозначенных VCC и GND, а также из интерфейса IIC (Inter-Integrated Circuit) с пинами SCL и SDA;
• Разъем P2 состоит из 4 аналоговых входов, обозначенных AIN0 – AIN3 и одного аналогового выхода AOUT.

Питание модуля осуществляется или с контроллера, или с внешнего источника питания. Напряжение питания 2,5...6 В. постоянного тока.

Ссылки:

• даташит на PCF8591

Пример использования:

Выводим напряжение на AOUT

#include "Wire.h"
#define PCF8591 (0x90 >> 1) /* I2C адрес, может отличаться от вашего, запустите скетч I2Cscanner
из примеров библиотеки Wire, чтобы получить правильный адрес*/
void setup(){
 Wire.begin();
}
void loop(){
 for (int i=0; i<256; i++) { //в цикле увеличиваем напряжение на AOUT
   Wire.beginTransmission(PCF8591); // начинаем передачу PCF8591
   Wire.write(0x40); // управляющая команда включающая ЦАП (бинарное 1000000)
   Wire.write(i); // значение, которое будет выдано на AOUT
   Wire.endTransmission(); // закончили передачу
 }
 for (int i=255; i>=0; --i) { //в цикле уменьшаем напряжение на AOUT
   Wire.beginTransmission(PCF8591);
   Wire.write(0x40);
   Wire.write(i);
   Wire.endTransmission();
 }
}

Другой пример - выводим значение на всех аналоговых входах в терминал:

#include "Wire.h"
#define PCF8591 (0x90 >> 1) // I2C адрес
#define ADC0 0x00 // байт, где хранится адрес первого входа
#define ADC1 0x01 // байт, где хранится адрес второго входа
#define ADC2 0x02 // и так далее
#define ADC3 0x03
byte value0, value1, value2, value3;
void setup(){
 Wire.begin();
 Serial.begin(9600);
}
void loop(){
 Wire.beginTransmission(PCF8591); // начинаем передачу
 Wire.write(ADC0); // сообщаем модулю, что нас интересует первый вход
 Wire.endTransmission(); // завершаем передачу
 Wire.requestFrom(PCF8591, 2); //запрашиваем два байта от модуля
 value0=Wire.read(); //в первом байте будет прошлое значение датчика, оно нам не надо
 value0=Wire.read(); //а вот во втором текущее, его и будем выводить
 Wire.beginTransmission(PCF8591); // повторяем операцию для остальных входов
 Wire.write(ADC1);
 Wire.endTransmission();
 Wire.requestFrom(PCF8591, 2);
 value1=Wire.read();
 value1=Wire.read();
 Wire.beginTransmission(PCF8591);
 Wire.write(ADC2);
 Wire.endTransmission();
 Wire.requestFrom(PCF8591, 2);
 value2=Wire.read();
 value2=Wire.read();
 Wire.beginTransmission(PCF8591);
 Wire.write(ADC3);
 Wire.endTransmission();
 Wire.requestFrom(PCF8591, 2);
 value3=Wire.read();
 value3=Wire.read();
 Serial.print(value0); Serial.print(" "); //выводим значения в монитор
 Serial.print(value1); Serial.print(" ");
 Serial.print(value2); Serial.print(" ");
 Serial.print(value3); Serial.print(" ");
 Serial.println();
 delay(200); //делаем паузу, чтоб не мельтешило
}
