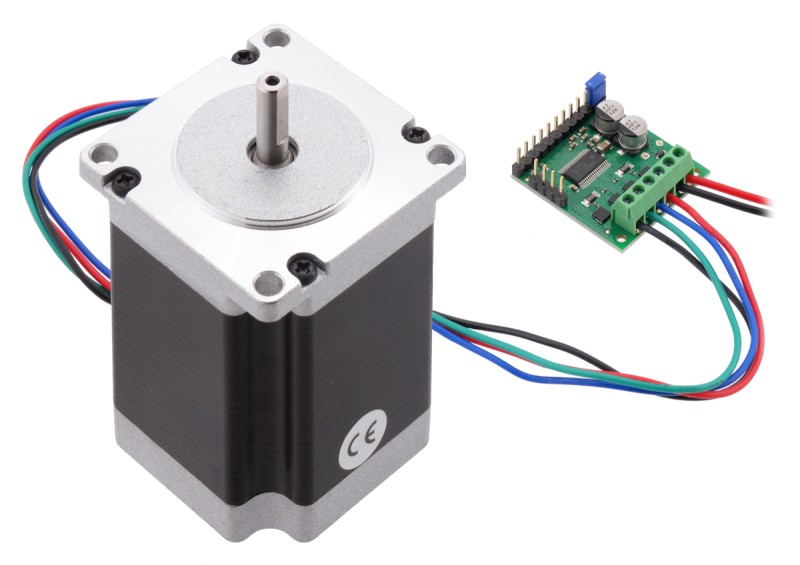

Мощный драйвер шагового двигателя Pololu High-Power Stepper Motor Driver 36v4

Этот дискретный драйвер для шагового двигателя, который обеспечивает управление одним биполярным мотором. Он поддерживает широкий диапазон рабочего напряжения от 8 до 50 В и может обеспечить до 4А на каждую обмотку без пассивного или активного охлаждения. Максимальный ток на обмотку может составлять 6А, но при такой нагрузке потребуется принудительное пассивное и активное охлаждение. Управление драйвером реализовано по средствам интерфейса SPI и имеет обратную связь. Максимальное значение шагов составляет 1/256.

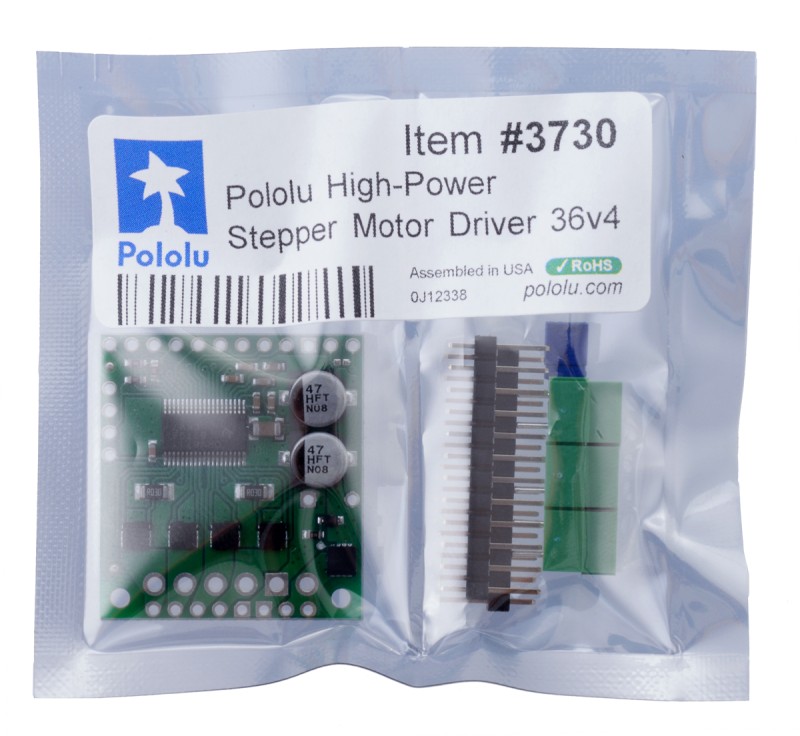

Код производителя: 3730, 36v4

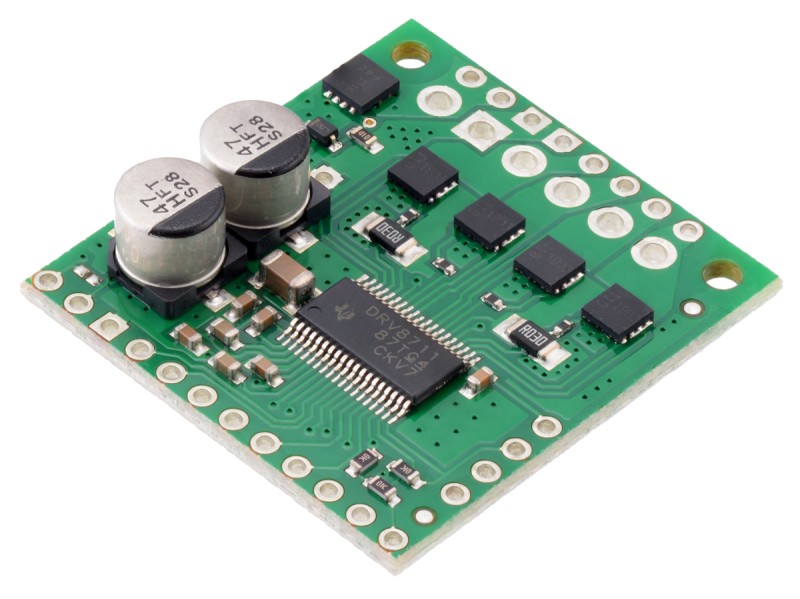

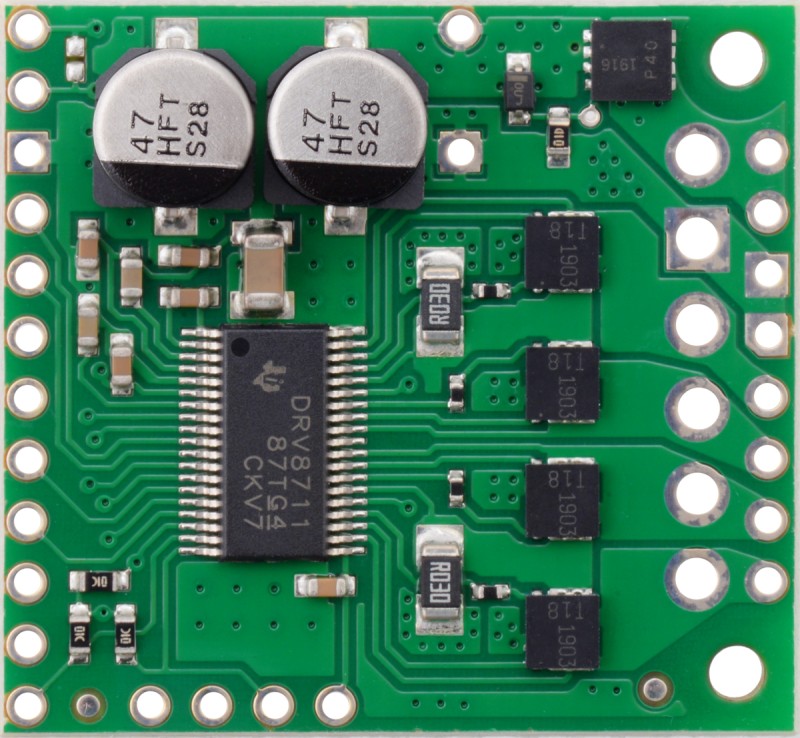

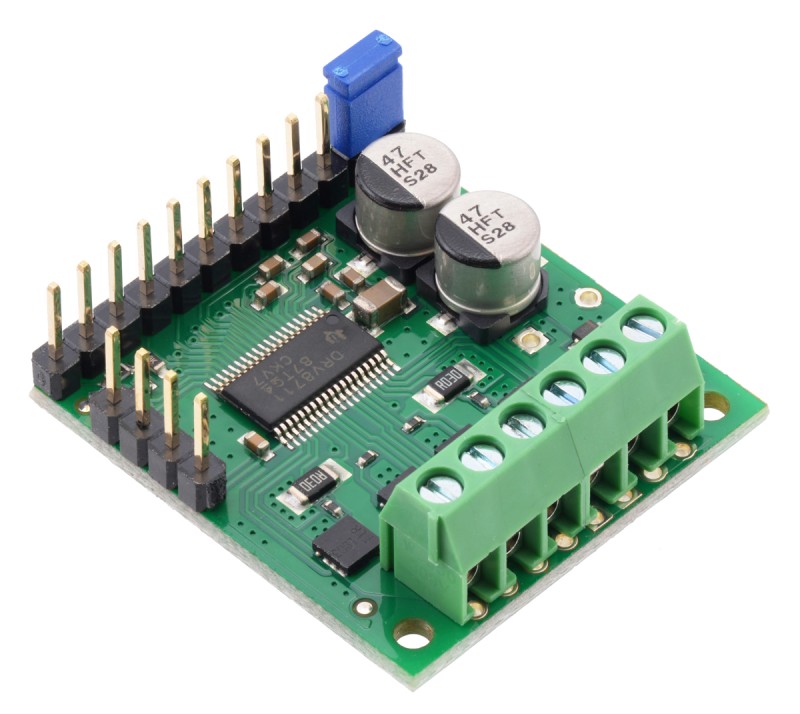

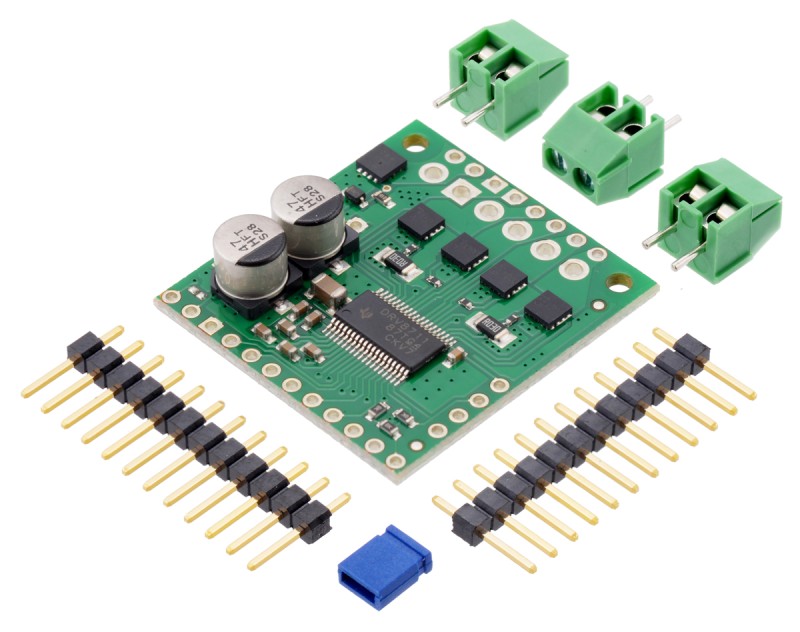

Драйвер Pololu 36v4 разработан на базе DRV8711 от Texas Instruments с внешними MOSFET.

DRV8711 имеет множество настроек, поэтому перед работой с драйвером настоятельно рекомендуется ознакомиться с документацией!

Ключевые особенности:

• Широкий диапазон рабочего напряжения от 8 В до 50 В
• Ток на обмотку: до 4 А непрерывно без дополнительного пассивного и активного охлаждения (максимально до 6 А с принудительным пассивным и активным охлаждением)
• Управление через интерфейс SPI
• Дополнительные контакты STEP/DIR через которые можно изменять шаги через интерфейс SPI
• Шаги: 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
• Управление током на обмотку. Драйвер может точно управлять током на обмотках двигателя через SPI, обеспечивая очень плавное и тихое вращение даже на очень малых скоростях.
• Контакт STALL позволяет обнаружить остановку при микро шагах
• Контакт BEMF позволяет считывать обратную ЭДС двигателя, чтобы определять его движение и остановки, позволяя реализовать сложные алгоритмы управления без дополнительных датчиков.
• Драйвер в альтернативном режиме работы позволяет управлять двумя щеточными электродвигателями постоянного тока через ШИМ вместо одного биполярного двигателя через входы STEP/DIR.
• Поддерживаемые логические уровни: 1.8 В, 3.3 В и 5 В
• Все цифровые выходы реализованы с открытым стоком и подтянуты к внешнему напряжению IOREF для работы с логическими уровнями отличными от 5 В (IOREF можно соединить с соседним выводом 5 В для использования с 5‑вольтовыми логическими уровнями).
• Защита от пониженного напряжения, перегрузки по току, короткого замыкания и обратного напряжения (до 40 В).
• Доступны библиотека Arduino и примеры, которые обеспечивают основные функции для настройки и управления драйвером.

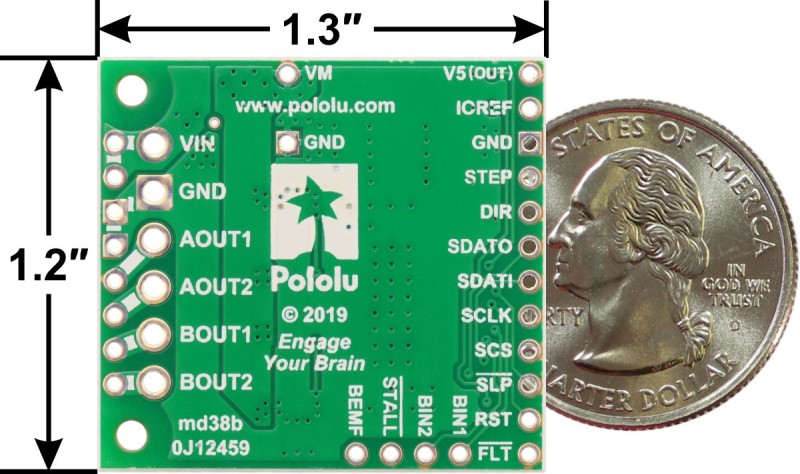

Контакты:

• VIN - питание платы от 8 В до 50 В (защита от обратного напряжения до 40 В).
• VM - источник питания двигателя после MOSFET-транзистора защиты от обратного напряжения. Он может использоваться для подачи питания с защитой от обратного напряжения на другие компоненты системы. Этот вывод также можно использовать вместе с соседним выводом GND для подключения внешнего электролитического конденсатора в качестве фильтра, где дополнительная шунтирующая ёмкость может быть полезна.
• GND - земля.
• AOUT1 - “положительный” вывод обмотки A.
• AOUT2 - “отрицательный” вывод обмотки A.
• BOUT1 - “положительный” вывод обмотки B.
• BOUT2 - “отрицательный” вывод обмотки B.
• V5 (OUT) - стабилизированный выход 5 В. Обеспечивает доступ к напряжению внутреннего стабилизатора DRV8711. Стабилизатор может выдавать ток только до 10 мА, поэтому он в первую очередь полезен только для подключения входов платы к высокому уровню и питания подтягивающих резисторов к выходам платы с открытым стоком. Он отключен, когда устройство находится в спящем режиме.
• IOREF - Все сигнальные выходы платы (кроме BEMF) являются выходами с открытым стоком, подтянутыми к IOREF, поэтому на этот контакт следует подавать логическое напряжение управляющей системы. Его можно подключить к соседнему выводу V5 (OUT) при использовании в системе с логическими уровнями 5 В.
• STEP/AIN1 - контакт настройки микро шага. В PWM-режиме управляет AOUT1.
• DIR/AIN2 - направление вращения. в PWM-режиме управляет AOUT2.
• SDATO (MISO) - SPI выход данных (открытый сток).
• SDATI (MOSI) - SPI вход данных.
• SCLK - SPI тактовый вход.
• SCS - SPI выбор устройства (chip select).
• SLEEP - Спящий режим. Низкий уровень - спящий режим / высокий - включение драйвера.
• RESET - сброс логики и регистров, отключает выходы.
• FAULT - выход с открытым стоком, который переходит в состояние низкого уровня при возникновении ошибок. Этот вывод подтянут к IOREF.
• BIN1 - в PWM-режиме управляет BOUT1.
• BIN2 - в PWM-режиме управляет BOUT2.
• STALL/BEMFV - выход с открытым стоком, подтянутый к выводу IOREF на плате. В режиме обнаружения заклинивания выход переходит в низкий уровень.
• BEMF - Аналоговый выход, отображающий обратную ЭДС двигателя. Сигнал на этом выводе может быть дополнительно обработан микроконтроллером для реализации более совершенных алгоритмов управления.

Для более подробной информации смотрите документацию на драйвер.

Примечание: При высоких входных напряжениях (особенно выше 30 В) и при высоком токе на обмотку интерфейс SPI драйвера может подвергаться воздействию электрических помех, что может приводить к ошибкам передачи данных. Эту помеху можно уменьшить аккуратной разводкой проводов и экранированием, а риск непредсказуемого поведения снизить, соблюдая меры предосторожности при работе с SPI (например, считывать и проверять настройки после записи и избегать конфигурации драйвера при включённом двигателе).

Примечание: подключение или отключение шагового двигателя при включенном драйвере может привести к его поломке.

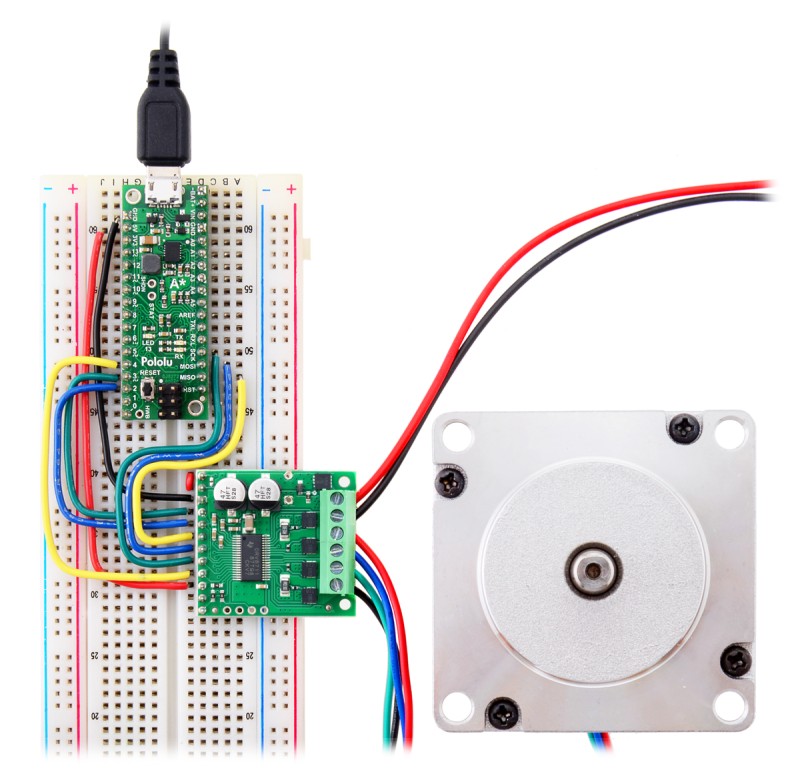

Стандартная схема подключения:

Примечание: драйвер позволяет управлять шаговым двигателем через STEP и DIR, но после каждого включения питания его необходимо сначала настроить через интерфейс SPI. Это означает, что управляющий микроконтроллер должен быть способен выступать в качестве ведущего устройства SPI (с периферийным устройством SPI или программным SPI) и должен быть подключен к выводам SDATI, SCLK и SCS. Хотя выводы SDATO и FAULT не являются обязательными для использования этого драйвера, рекомендуется использовать их для отслеживания ошибок.

Стандартная схема подключения для систем с 5 В логикой:

Примечание: Драйвер имеет внутренний стабилизатор напряжения 5 В, который можно использовать для подачи напряжения IOREF в случае использования платы в системах с напряжением 5 В. Для этого можно подключить контакт 5 В к IOREF, или для более компактного соединения можно перемкнуть перемычку для поверхностного монтажа, расположенную рядом с этими контактами.

Обратите внимание, что подача напряжения IOREF от V5 не позволяет получить доступ к регистрам устройства через SPI, когда устройство находится в спящем режиме, поскольку выход стабилизатора V5 отключен при низком уровне сигнала SLEEP.

Предупреждение: Драйвер двигателя не имеет эффективной системы отключения при перегреве (хотя микросхема DRV8711 имеет защиту от перегрева, первыми перегреваются внешние МОП-транзисторы). Перегрев может привести к необратимому повреждению драйвера. Настоятельно рекомендуется не увеличивать ток выше 4 А.

Принципиальная схема:
