Понижающий регулируемый преобразователь предназначен для понижения питающего напряжения с малыми потерями. Преобразователь имеет значительный запас мощности для полного использования которого, требуется или замена радиатора на больший и/или принудительный обдув радиатора кулером. Входное напряжение должно превышать выходное минимум на 2,5-3В.
Мощный DC-DC преобразователь напряжения на микросхеме XL4016, преобразующий из напряжения от 7 до 40В в выходное напряжение от 1.25 до 35В при максимальном токе до 8А. Выходное напряжение удобно регулируется переменным резистором, совмещенным с выключателем питания. Для больших значений выходных токов требуется дополнительное принудительное охлаждение.

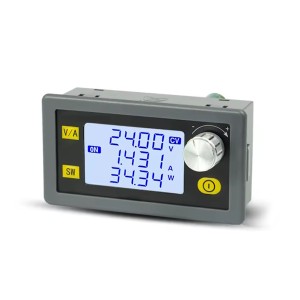

Высокоточный мощный понижающий 15А преобразователь напряжения с дисплеем DPS50V15 предназначен для использования в качестве лабораторного источника постоянного напряжения. На дисплее постоянно отображается информация о входном напряжении, установленном выходном напряжении, установленном токе ограничения и текущем токе потребления, потребляемой нагрузкой мощности и текущем состоянии устройства. Так же на дисплее отображается меню установок параметров. Модуль имеет множество преимуществ перед аналоговыми стабилизаторами напряжения: малые размеры, дополнительные функции, отличная визуализация параметров, большая гибкость управления, высокая точность установки и измерения напряжения и тока, простота использования и широкие возможности применения.
Миниатюрный повышающий преобразователь на 3.3 В с 0.8 В и током до 200 ма. В его основе лежит микросхема NCP1402 и он предназначен для питания небольших 3.3 В схем от двух NiMH, NiCd аккумуляторов или щелочных элементов питания. Удобное расположение контактов для применения на макетных платах.
Миниатюрный мощный повышающий преобразователь на 3.3 В с 0.5 - 5.5 В и током до 1200 ма. Предназначен для питания небольших 3.3 В схем от одного до трех NiMH, NiCd аккумуляторов или щелочных элементов питания. При превышении входного напряжения выше выходного схема автоматически переходит в линейный режим стабилизации напряжения. Преобразователь содержит встроенную защиту от перегрузки и защиту от перегрева. Удобное расположение контактов для применения на макетных платах.
Миниатюрный повышающий DC-DC преобразователь U1V10F5 на 5 В с 0.5 В до 5.5 В и входным током до 1200 мА. В его основе лежит микросхема TPS6120X и он предназначен для питания небольших 5 В схем от двух NiMH, NiCd аккумуляторов или щелочных элементов питания. Удобное расположение контактов для применения на макетных платах.
Миниатюрный мощный повышающий преобразователь на 5 В с 0.5 - 5.5 В и током до 1200 ма. Предназначен для питания небольших 5 В схем от одного до трех NiMH, NiCd аккумуляторов или щелочных элементов питания. При превышении входного напряжения выше выходного схема автоматически переходит в линейный режим стабилизации напряжения. Преобразователь содержит встроенную защиту от перегрузки и защиту от перегрева. Удобное расположение контактов для применения на макетных платах.
Повышающий (step-up) преобразователь напряжения с 10-60В до 12-80В. Есть защита от короткого замыкания (предохранитель). Силовая часть размещена на мощном радиаторе (размеры достаточно внушительные, на фото сложно оценить масштаб) и содержит мощные электролитические конденсаторы для сглаживания пульсаций. Может быть использован для питания различных устройств от автомобильной сети. Для работы на мощности, близкой к максимальной, требуется дополнительное активное охлаждение радиатора преобразователя.
Этот регулируемый повышающий DC-DC преобразователь мощностью 20 Вт с цифровым дисплеем основан на профессиональном чипе преобразователя XL6009E1 и поддерживает входное напряжение питания от 3 В до 32 В в выходное от 5 В до 35 В с точностью ±0,05 В. Частота переключения составляет 400 кГц, эффективность преобразования может достигать 94%. Преобразователь имеет функции защиты от перегрева и защиты от короткого замыкания и высокую производительность.
900 Вт DC-DC модуль преобразователя напряжения с микропроцессорным управлением и цифровым дисплеем идеально подходит для питания коллекторных двигателей, ноутбуков, соленоидов и т.д. Модуль имеет небольшие размеры, высокую мощность, высокий КПД и стабильность работы. Входное напряжение 8-60 В повышается в регулируемое выходное 10-120 В при токе нагрузки от 0 до 15A с возможностью регулировки ограничения. Модуль имеет встроенные функции стабилизации напряжения и тока, что делает его незаменимым для лабораторных работ, испытания оборудования и зарядки аккумуляторов. Светодиодный индикатор может отображать напряжение, ток, мощность, емкость и другие параметры в режиме реального времени.
Импульсный повышающий преобразователь на микросхеме LM2587. Малые размеры и высокий КПД позволяют найти широкое применение для данного преобразователя.
Очень компактный (10 х 13 мм) понижающий конвертер постоянного тока построенный на базе микросхемы D24V6F5, принимает входное напряжение от 7 до 42В и эффективно (с высоким КПД 80% - 90%) понижает его до 5В с возможностью подключать нагрузку до 600 мА. Регулятор выгодно отличается от линейных стабилизаторов (которые, к примеру, стоят на входе внешнего питания плат Ардуино) высоким КПД. Если на линейный стабилизатор подать 12В и подключить нагрузку - он начнет греться, тогда как преобразователь эффективно снижает напряжение не требуя радиатора и экономя электроэнергию.
Понижающий конвертер (преобразователь) понижает входное напряжение из диапазона 6В - 38В в стабильное постоянное 5В с максимальным током до 5А. По сравнению с линейными стабилизаторами отличается высокой эффективностью (до 95%), особенно это заметно если входное напряжение намного выше выходного. Преобразователь эчень экономичен. При отсутствии нагрузки собственный потребляемый ток составит 1мА, а при отключении преобразователя подачей сигнала низкого уровня на вход ENABLE потребляемый ток снизится до 20 мкА.
Понижающий преобразователь постоянного напряжения, на хорошо зарекомендовавшей себя микросхеме LM2596S со встроенным вольтметром, позволяющим с высокой точностью измерять значение выставленного выходного напряжения. Для обеспечения высокой точности измерения предусмотрен режим калибровки вольтметра. Достижимая точность измерения напряжения ± 0.05В в диапазоне от 0В до 40В. Калибровку рекомендуется проводить при выходном напряжении 4,5В и выше.
Высокоточный понижающий преобразователь напряжения с дисплеем DP50V5A предназначен для использования в качестве лабораторного источника постоянного напряжения. На дисплее постоянно отображается информация о входном напряжении, установленном выходном напряжении, установленном токе ограничения и текущем токе потребления, потребляемой нагрузкой мощности и текущем состоянии устройства. Так же на дисплее отображается меню установок параметров. Модуль имеет множество преимуществ перед аналоговыми стабилизаторами напряжения: малые размеры, дополнительные функции, отличная визуализация параметров, большая гибкость управления, высокая точность установки и измерения напряжения и тока, простота использования и широкие возможности применения.
