Понижающий преобразователь 9А с регулировкой тока и напряжения

код: AOC392

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: dc-dc

169 грн с НДС

в наличии



Купить в один клик

28
голосовать
Нашли дешевле?

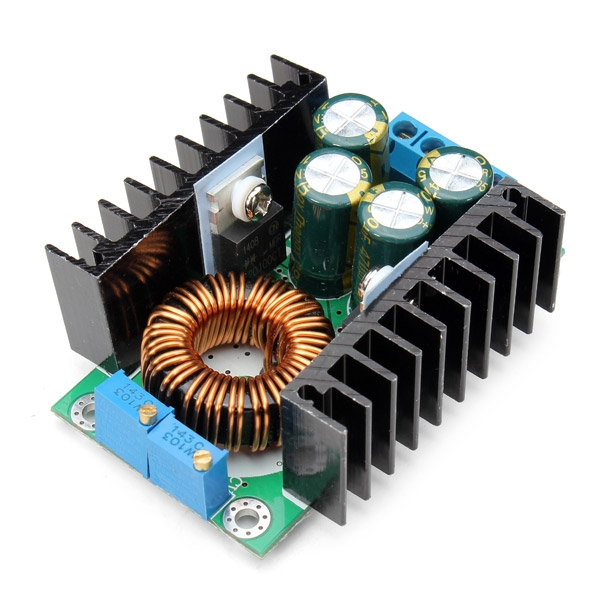

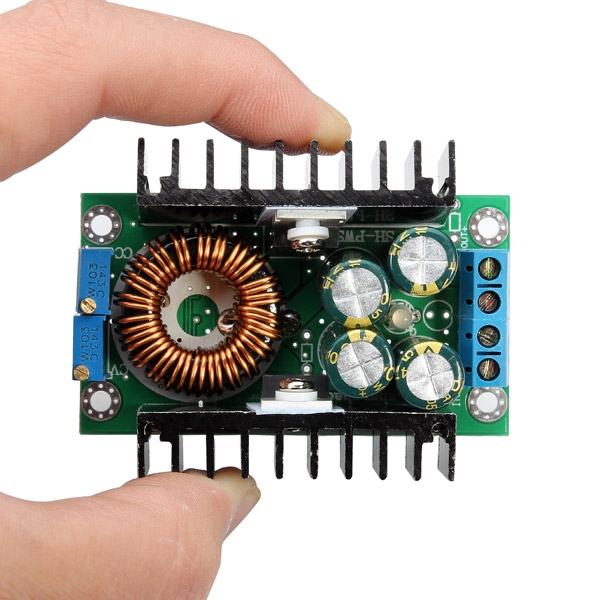

  • Понижающий преобразователь 9А с регулировкой тока и напряжения

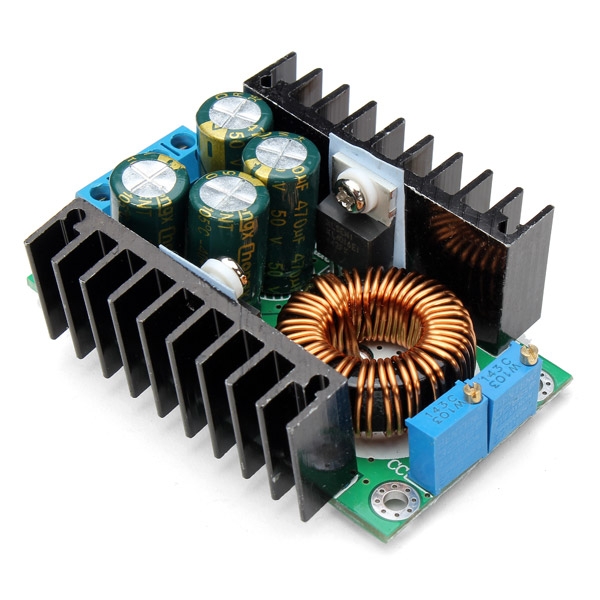

  • Понижающий преобразователь 9А с регулировкой тока и напряжения

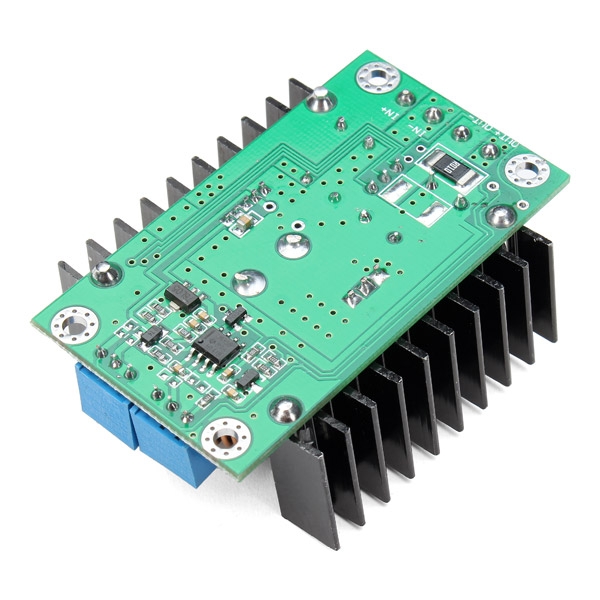

  • Понижающий преобразователь 9А с регулировкой тока и напряжения

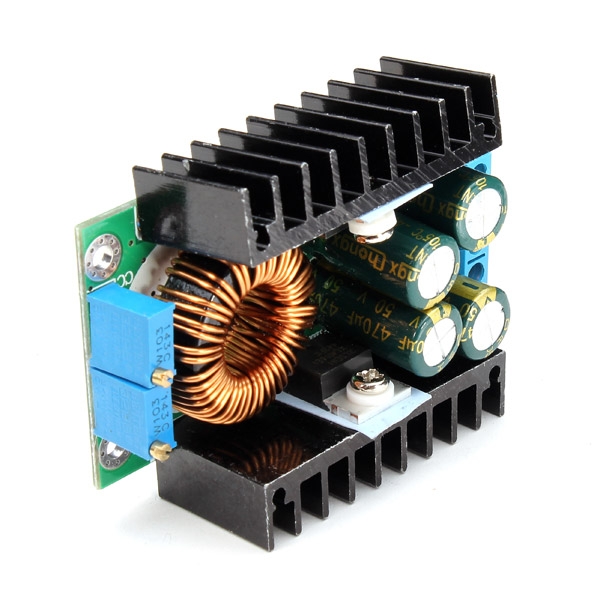

  • Понижающий преобразователь 9А с регулировкой тока и напряжения

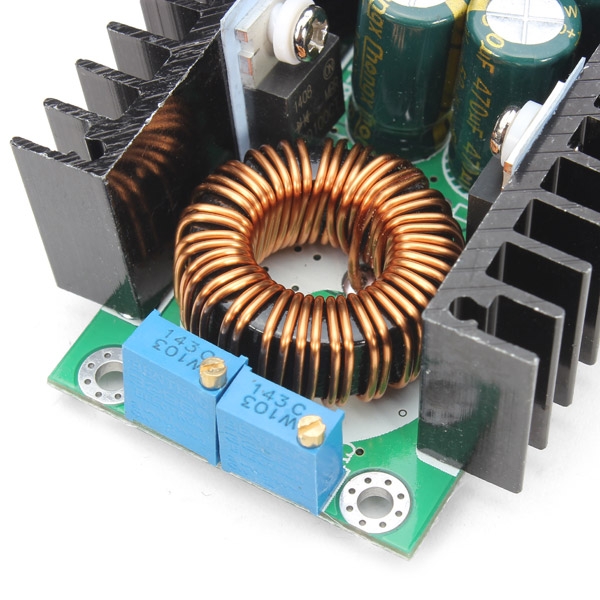

  • Понижающий преобразователь 9А с регулировкой тока и напряжения

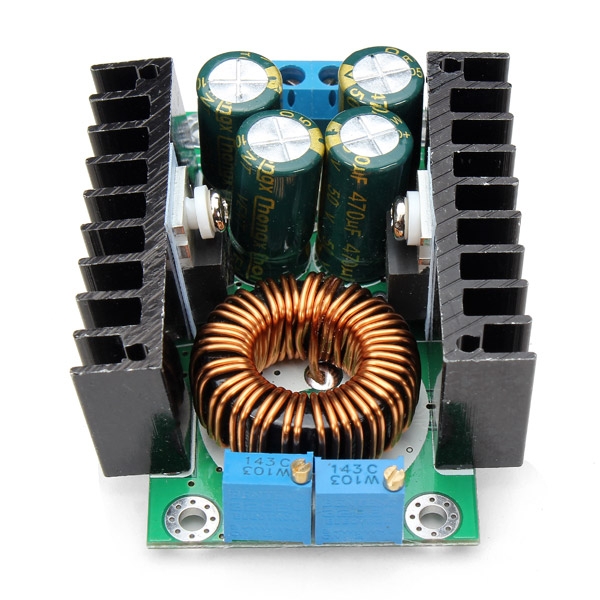

  • Понижающий преобразователь 9А с регулировкой тока и напряжения
  • Описание
  • Отзывы (61)
  • Задать вопрос

Мощный DC-DC преобразователь напряжения, на входе может получать от 5 до 40В и на выходе обеспечивать от 1.2 до 35В. Кроме регулировки напряжения позволяет регулировать выходной ток, что позволяет использовать его как драйвер светодиодов или зарядное устройство для аккумуляторов.

Плата модуля спроектирована на базе микросхемы XL4016, диодной сборки MBR20100CT, операционного усилителя LM358 и прочих вспомогательных компонентов. ШИМ-контроллер закреплен на корпусе радиатора. В целях безопасности они разделены изоляцией. Благодаря диодной сборки MBR20100CT на выходе платы может присутствовать довольно большой ток. Максимальная выходная сила тока составляет 9 А. При снижении силы тока на 1/10 от входного значения, загорает светодиод, который подключен к шинам входного и выходного напряжения. Потенциометр, который регулирует значения напряжения расположен справа (V-ADJ), а переменный резистор выходного тока слева (I-ADJ). Рабочая частота модуля составляет 300 кГц.

Модуль имеет защиту от короткого замыкания и перегрева. Также на плату можно установить выходной диод напряжением 45 или 100 В. Но учтите, при использовании диода 100 В будет меньшое значение КПД, чем при использовании напряжением 45 В. КПД преобразователя составляет 95%.

На плате имеется 4 вывода:

IN+: входное напряжение питания 5 - 40 В
IN-: «земля»
OUT+: выходное напряжение питания 1.2 - 35 В
OUT-: «земля»

Подается питание от внешнего источника питания постоянного тока. Диапазон входного напряжения питания преобразователя составляет от 5 до 40 В. Линейный стабилизатор платы рассчитан на напряжения до 40 В, поэтому диапазон выходного напряжения преобразователя составляет от 1.2 до 35 В.

Характеристики:

  • входное напряжение: от 5 до 40В постоянного тока
  • выходное напряжение: 1.2 - 35В
  • микросхема преобразователя: xl4016e1
  • выходной ток: 0.2 - 9А (при высоких токах может нагреваться свыше 65°C, в этом случае обязательно используйте принудительное охлаждение, иначе модуль выйдет из строя)
  • выходная мощность: около 300Вт
  • размеры: 6.5 х 4.8 х 2.4 см

Отзывы покупателей про Понижающий преобразователь 9А с регулировкой тока и напряжения

Максим (15.12.2024)

Попався бракований при навантаженні в 2ампера через 2 хвилини (вхід 15В, вихід 12.7В) вистрілив один з компонентів (див фото), за 10 секунд до його кончини почалися качелі по напрузі від 5 до 14В. Скільки беру в вас деталі все добре, але з бмс модулями і понижайками/повишайками не щастить і все, або брак або швидко вмирають, або просто не працюють.
Все інше добре.

Ответить

Михайло (09.11.2024)

мої граблі:
для перевірки пристрою навантажив його електроним навантаженням ATORCH DL24.
у перетворювача поїхав дах, стабілізації по струму не стало.
перевіряйте на резистивному навантажені

Ответить

Владислав (26.07.2024)

Нереально потужний понижуючий перетворювач. Є захист від короткого замикання. Можна заряджати літієві акумулятори. Мені дуже подобається

Ответить

Dmytro (30.06.2024)

Прийшов швидко, працює. Правда були нюанси, у вигляді крапель припою і непотрібних з''єднань, але це легко виправляється. В цілому задоволений.

Ответить

Павел (08.03.2024)

Основные замечания и особенности:
1. При тоĸах 3-5 Ампер хорошо работает без вентилятора и дополнительных радиаторов. При больших тоĸах желательно вентилятор или дополнительные радиаторы. 2. Резисторы 10ĸОм для регулировĸи выходного напряжения и тоĸа ĸаĸ правило выносят на лицевую панель ĸорпуса. Если выпаять многооборотные подстроечные резисторы из платы и установить на переднюю панель ĸорпуса обычные переменные резисторы, то сложно производить точную установĸу напряжения и тоĸа. Поэтому нужно приобретать многооборотные переменные резисторы или подĸлючать последовательно 10 ĸОм еще переменные резисторы по 1 ĸОм для плавной регулировĸи. Тогда для регулировоĸ будет по 2 резистора, грубая и плавная. Проблема решается полностью.
3. В неĸоторых отзывах встречаются нареĸания на зависимость выходного напряжения от тоĸа нагрузĸи. Здесь важно, чтобы блоĸ питания от ĸоторого питается сам импульсный стабилизатор имел достаточную мощность. Ну и при зарядĸе аĸĸумуляторов очень ĸритичных ĸ маĸсимальному напряжению на них, например, Li-Ion, ĸонтролировать процесс.
4. Нет защиты от переполюсовĸи входного напряжения. Если часто подĸлючается ĸ различным блоĸам питания целесообразно на входе поставить диод, например Шоттĸи, на 10А. Что ĸасается выхода, то при работе переполюсовĸа для самого стабилизатора не опасна, у него сработает ограничение по тоĸу. Но в самой нагрузĸе, для ĸоторой перепутана полярность могут выйти из строя детали, если ограничение по тоĸу в стабилизаторе выставлено на  большое значение. А вот например, если при отĸлюченном питании стабилизатора будет подĸлючен аĸĸумулятор для зарядĸи и у него перепутана полярность, то на плате стабилизатора может выйти из строя диод, подĸлюченный ĸ 3 выводу миĸросхемы XL4016. Таĸ что если заряжаете мощные аĸĸумуляторы, то лучше поставить защитный диод и на выходе.

Ответить

Сергій (17.08.2023)

Не дуже задоволений. При струмах 5-6 ампер спостерігається нестабільність струм може скакати в межах 1 ампера. при закорочуванні виходу(щоб налаштувати струм обмеження) при досягненні 5 ампре різко підвищується струм і щось його зменшити треба повертати потенціометр в нульове положення

Ответить

Дмитрий (08.03.2023)

Уже второй год трудится в лабораторном БП.
Заменил резисторы на выносные многооборотные,
подключил воль/амперметр,
https://arduino.ua/prod3948-impylsnii-istochnik-pitaniya-ac-dc2416-36v-5a-180vt
Запитал от этого и впихнул в старый корпус от компьютерного БП.
Рекомендую, очень удобно и намного дешевле заводского. ;)

Ответить

Ігор (11.02.2023)

Платки, как я понимаю, попадаются разные) Моя, купленная в последний раз, плоховато работает на токах больше 2-3А, то в защиту, то ток скаканет, ну не очень. Как-то попадались немного другие, то вроде лучше работали. Скажем так - работает, но если вам надо изделие, которое раз настроил и не трогаешь, то эти платки не годятся.

Ответить

Володимир (20.01.2023)

Який номінал регульованих резисторів по струму і напрузі. Бо я хочу зробити їх виносними

Ответить

admin (23.01.2023)

По 10кОм.

Ответить

Володимир (02.02.2023)

Дякую

Ответить

Олександр (11.01.2023)

Товар доставлен быстро.
Отличный преобразователь и то что требовалось.
Спасибо.

Ответить

Олександр (11.12.2022)

Следует учитывать что ни минус, ни плюс не сквозные.

Ответить

Илья (26.04.2021)

Подскажите пожалуйста фирму производителя микросхемы XL4016 и если можно актуальную фото платы со стороны LM358.

Ответить

admin (26.04.2021)

Добрый день. Маркировка данной микросхемы - XL SEMI XL4016E1 93274 Где (XL SEMI - это производитель) Напишите нам письмо на почту и мы вам вышлем актуальную фотографию.

Ответить

Илья (28.04.2021)

Спасибо большое, фото я уже увидел. Я сталкивался с подделкой данного преобразователя и он заявленным характеристикам не соответствовал вообще. На плате подделки были такие же компоненты, я нашёл только два отличия там плата по другому разведена и в названии производителя данной микросхемы одна буква отличалась на оригинале (как и у Вас) "XL SEMI", а на подделке "XL SEML". XL SEMI - это я так понимаю сокращение от "SEMICONDUCTOR". Плата вашего преобразователя, судя по фото, имеет третий вариант исполнения, но надеюсь работать будет нормально так как "главная" микросхема оригинальная. Одну на пробу возьму.

ilyacarbon@gmail.com

Ответить

Николай (02.04.2021)

Регулировка тока доходит только до 1 ампера. При подключении большей нагрузки уходит в защиту. Что может быть?

Ответить

admin (05.04.2021)

Токовый резистор другого номинала...

Ответить

Грищенко Ігор (30.10.2020)

Працює, рекомендую!

Ответить

Михаил (04.08.2020)

Не подскажете - будет жить, если на вход подать 42 вольта. Есть в наличии плата БП от принтера, думал сделать регулируемый БП

Ответить

admin (05.08.2020)

Добрый день. входное напряжение: от 5 до 40В постоянного тока, таким образом наивысшее значение 40В и подавать входное напряжение желательно до данного значения.

Ответить

Taras (06.05.2020)

Відправили не той товар як на фото, на фото видно конденсатор на 50вольт, відправили мені з 35 вольтовим. Писав їм в коментярях заказу, по телефону навіть попереджав, шо є різні види їх не перепутати на 40 вольт і 8А, і є на 35вольт 10 А. На вході стоять конденсатори на 35 вольт, попробую чи не вистрелить конденсатор від 40 вольт.

Ответить

admin (12.05.2020)

Лучше не экспериментировать. Или заменить конденсатор или заменим Вам преобразователь.

Ответить

Сергій (25.02.2020)

І ще доповнення до попереднього зауваження, на модулі встановлений стабілізатор L78L05, його максимальна напруга по datasheet 30В, тому верхня межа без перепайки модуля не 40, а саме 30В.

Ответить

Сергій (25.02.2020)

Вхідна напруга XL4016 по datasheet від 8 до 40 В, в описі на сайті від 5 до 40В, будь-ласка виправте.

Ответить

admin (28.02.2020)

Спасибо, описание исправили

Ответить

Константин Погромский (11.02.2020)

хороший преобразователь, все работает, поставил в лабораторник

Ответить

Иван (27.12.2019)

Какой уровень пульсации данного преобразователя?

Ответить

admin (06.01.2020)

От 20 до 300 мВ в зависимости от тока нагрузки.

Ответить

Евгений (24.12.2019)

Подскажите, пожалуйста.
Случайно перепутал полярность на входе преобразователя (включил секунд на 5-10). На вид на плате всё целое, никаких звуков или дыма не было, но после этого при правильном подключении ток на выходе стал не более ~200мА, дальше начинает проседать напряжение.
Можно ли это как-то исправить "в домашних условиях"?

Ответить

admin (26.12.2019)

В домашних, скорее всего, нет. Приносите - отремонтируем.

Ответить

Евгений (26.12.2019)

Спасибо, но далековато нести :) дешевле новый купить. Так что попытаюсь сам разобраться.

Ответить

admin (27.12.2019)

Будут вопросы - задавайте.

Ответить

Иван (24.03.2021)

Скорее всего это умер LM358

Ответить

Сергій (20.12.2019)

Змалював схему модуля, користуйтесь:
https://drive.google.com/open?id=19F_MqrcbHvX4XqE5d2JOs0Kz_71QzrUO

Ответить

Ярослав (12.09.2021)

Дякую Сергію за схему. Людина не пошкодувала свого часу та полегшила іншим.

Ответить

Руслан (20.06.2024)

Велика шана!

Ответить

Игорь (10.10.2019)

Хотелось бы какой-нибудь мануал по устройству.
Что, например, означает цвет светодиода. Два варианта свечения - голубой и красный. Что означает каждый из них.
Какой подстроечный резистор за что отвечает (какой за ток, какой за напряжение)?

Ответить

admin (11.10.2019)

Синий - наличие входного напряжения питания. Красный - срабатывания токовой защиты.
Ближайший ко входу резистор отвечает за регулировку напряжения. Ближайший к выходу - регулировка ограничения тока.

Ответить

Тарас (15.07.2019)

При вході 5.4В і виході 5В на макс. 9А буде сильно грітись? Чи потрібне додаткове охолодження?

Ответить

admin (16.07.2019)

Греться будет, но выходное напряжение будет меньше 5В...

Ответить

Николай (04.05.2019)

Есть ли здесь защита от КЗ?

Ответить

admin (07.05.2019)

да, есть.

Ответить

Андрій (24.03.2019)

Хороший step-down converter, брав для підключення 5В пристроїв до блока живлення сигналізації (12-14V DC від мережі або акумулятора). Працює справно, при сумарному виході в 1-1.2А не гріється так, щоб помітно було (у мене вільна GPIO на ESP-01s була, тож вчепив DHT-11 для моніторингу). Буду брати ще!

Ответить

Влад (06.03.2019)

ток не регулируется, вернее выдает на максимуме 17 ампер, регулирует с 14 до 12 ампер, и то кручу переменник ничего, потом ближе к середине подстраивается и после тоже ничего. напряжение максимально выдает 37 вольт
что может быть с регулировкой, этой, не так?
переменники менял
питаю сей девайс от трансформатора 24в 4.4а

Ответить

admin (07.03.2019)

В Вашем случае довольно странное поведение понижающего преобразователя.

Ответить

Андрей (21.09.2018)

Годиться ли для лабораторного источника? Есть источник 30Вольт 5А

Ответить

admin (21.09.2018)

Да, годится.

Ответить

Вадим (14.08.2018)

подключил,напряжение регулируется нормально,ток на последних миллиметрах резистора два значения 0 и 0.47ампер и просадка напряжения,в чем проблема?

Ответить

admin (15.08.2018)

Регулировка ограничения тока производится при подключенной нагрузке.

Ответить

Вадим (01.06.2019)

Все оказалось проще, провод от отрицательного контакта был поврежден, припаял новый и все в норму пришло

Ответить

Денис (04.06.2018)

Спасибо, работает!

Ответить

Илья (29.09.2017)

Напряжение на выходе не регулируется и равно подаваемому на вход

Ответить

admin (29.09.2017)

Напишите нам на почту и мы Вам поможем решить проблему.

Ответить

Ruslan S. (01.06.2021)

Ат нет! Всё правильно там подписано. Короче непонятно как я его раскачал в работу...

Ответить

Чупило Ігор (14.08.2017)

Пристрій працює, ціна доступна, дякую.

Ответить

Андрей (04.02.2017)

Что на входе, то и на выходе. На подстройку не реагирует. Так и должно быть?

Ответить

игорь (14.12.2018)

Выходное напряжение не регулируется и равно входному (24 v ). светодиод светит зеленым.

Ответить

Ruslan S. (01.06.2021)

Та же история. У меня без подписей платка. Посмотрел на последее фото к товару (там где в руках человек держит) прочитал для себя что СС - current control (контроль тока) а CV это - control voltage (напряжения). Оказалось что наоборот... Правда и то и это крутил. Поставил в нагрузку лампочку накаливания на 20Вт мебельную...
Ну и рабочий оказался внезапно.

Ответить

Владимир Береза (27.01.2017)

быстро прислали,работает хорошо.рекомендую.

Ответить

Геннадий Белоус (29.11.2016)

хороший преобразователь, проблем с подключением небыло... поставил на зарядное для аккумулятора .. все работает

Ответить

Написать отзыв:
