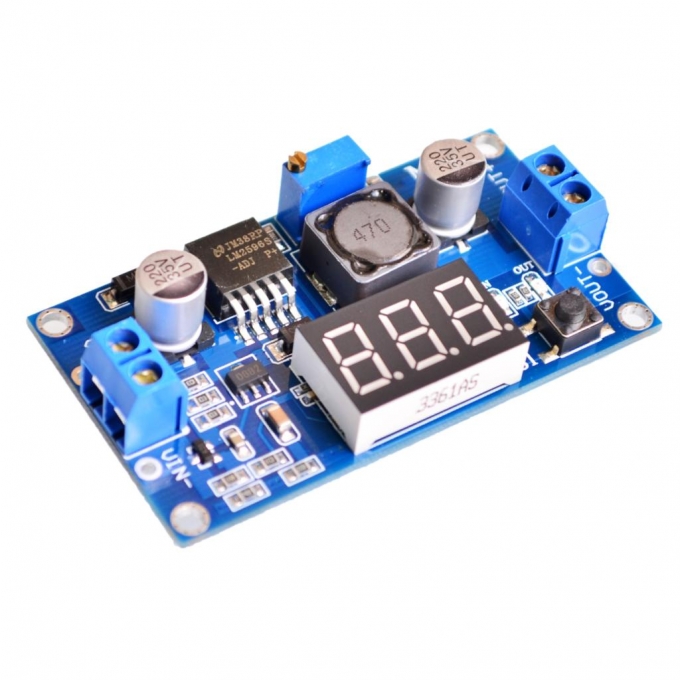

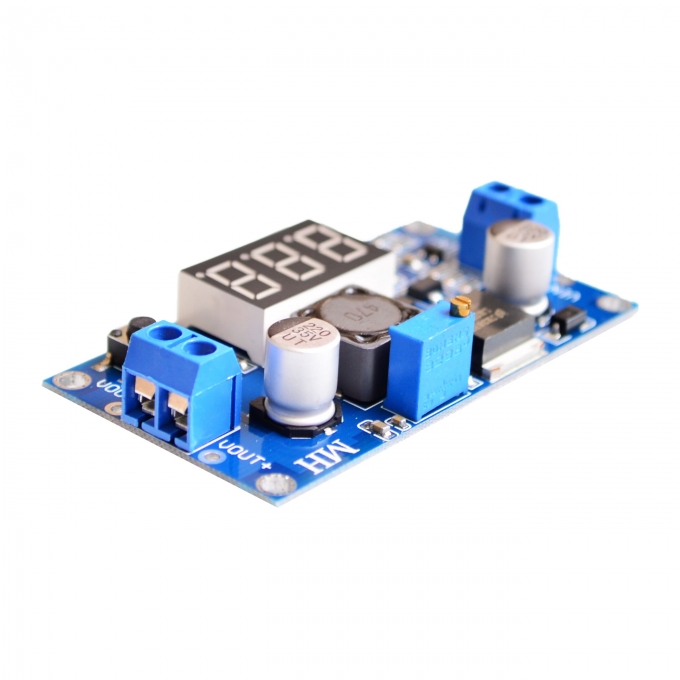

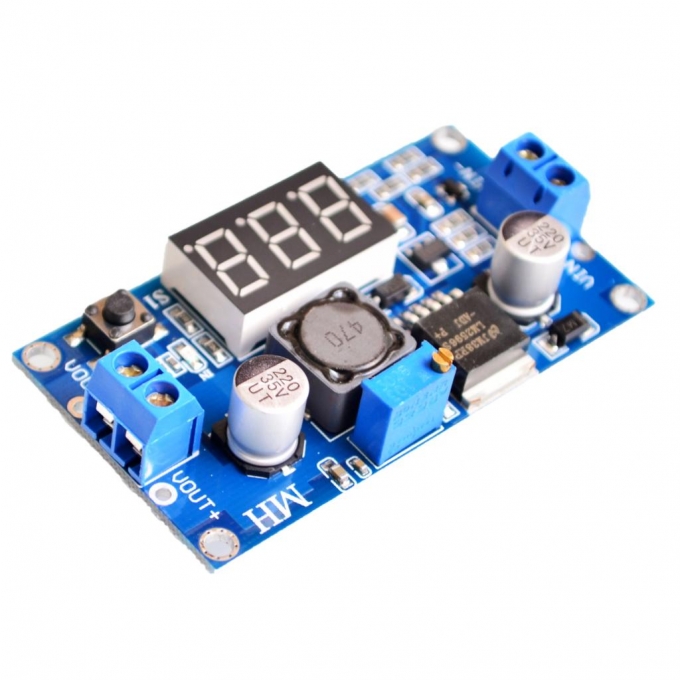

Понижающий регулируемый преобразователь на LM2596 со светодиодным вольтметром

код: AOC334

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: dc-dc

136 грн

ожидается

Предзаказ

Добавить к сравнению

Добавить в "Список желаний"

18
голосовать

  • Понижающий регулируемый преобразователь на LM2596 со светодиодным вольтметром
  • Понижающий регулируемый преобразователь на LM2596 со светодиодным вольтметром
  • Понижающий регулируемый преобразователь на LM2596 со светодиодным вольтметром
  • Описание
  • Отзывы (18)
  • Задать вопрос

Понижающий преобразователь постоянного напряжения, на хорошо зарекомендовавшей себя микросхеме LM2596S со встроенным вольтметром, позволяющим с высокой точностью измерять значение выставленного выходного напряжения. Для обеспечения высокой точности измерения предусмотрен режим калибровки вольтметра. Достижимая точность измерения напряжения ± 0.05В в диапазоне от 0В до 40В. Калибровку рекомендуется проводить при выходном напряжении 4,5В и выше.

Модуль требует что бы входное напряжение было больше выходного не менее чем на 1,5В. Индикатор на модуле отображает значение выходного напряжения.

Режим калибровки включается при нажатой длительно кнопке переключения индикации напряжения вход/выход (правая кнопка).

Технические характеристики:

  • Микросхема преобразователя: LM2596S
  • Входное напряжение: DC 4 - 40 В
  • Минимальная разница напряжений входное/выходное: 1,5В
  • Выходное напряжение: от 1.25V до 37V
  • Выходной ток:3A
  • Номинальный ток: 2А
  • Выходная мощность: 15Вт (20Вт при дополнительном охлаждении)
  • КПД: не менее 88%
  • Защита от переполюсовки: Есть
  • Размер: 66х36х12 мм
  • Вес: 22 грамма

Отзывы покупателей про Понижающий регулируемый преобразователь на LM2596 со светодиодным вольтметром

Станислав (28.03.2021)

Брал уже такой ранее.
В последний раз вариант этого же преобразователя оказался только с одной кнопкой (правой).
Отключить показания индикатора вообще не предоставляется возможным в силу отсутствия левой кнопки как таковой.
В текущем представлении товара на фото, ее так же нет.
Были бы неплохо узнать о функции отключения индикатора, о которой заявлено в описании, без левой кнопки?
ПС: верхнее фото - старый вариант, нижнее - новый.

Ответить

admin (30.03.2021)

К сожалению поставщик прислал такие модули вперемешку с двухкнопочными...

Ответить

Станислав (05.04.2021)

Соглашусь, сам недосмотрел однокнопочник.
В описании режима калибровки у Вас осталась лишнее уточнение о правой кнопке при одной единственной :-)

Ответить

Виктор (26.11.2022)

И что делать? Он же ничего не понижает. Какая его функция теперь?

Ответить

admin (28.11.2022)

Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

EugeneА (22.05.2019)

Виноват. Неправильно прочитал. Предыдущее сообщение удалить). Хотя в одном предложении все-таки необходимо добавить: "и индикацию входного"

Ответить

EugeneА (22.05.2019)

Приобрел данный модуль. Спасибо команде интернет-магазина за отличную работу! Модуль работает исправно. Использую его для понижения напряжения постоянного тока с 28 В до 12 В. Для облегчения "жизни" микросхеме LM2596 отключил индикацию входного напряжения правой кнопкой. Кстати.. об индикации))). На моем модуле на 7-ми сегментном индикаторе отображается значение ВХОДНОГО напряжения. Для установки выходного напряжения использовал мультиметр в качестве измерителя и многооборотный потенциометр для точной настройки.
Возможно, есть неточности в описании...

Ответить

Виктор (27.03.2019)

Не работает подстроечный резистор

Ответить

admin (28.03.2019)

Попробуйте покрутить его против часовой стрелки на 10-15 оборотов...

Ответить

Кравченко Павел (03.01.2019)

Купил регулятор для татуажных машинок супруге. Отпечатал корпус на 3Д. Испытали в бою. Всё просто на высоте. Переменник пока не подводил, но и заменить его легко. Работаю на понижение от 9В входящих.

Ответить

Алексей (24.11.2018)

Тоже не работает подстроечный резистор

Ответить

admin (26.11.2018)

Как правило, для начального изменения напряжения, требуется около 15-20 оборотов переменного резистора.

Ответить

Дмитрий (22.09.2017)

Для обеспечения высокой точности измерения предусмотрен режим калибровки вольтметра
- вход в режим долгим нажатием кнопки ?

Ответить

Андрей (18.08.2017)

Работает, как положено. Многооборотный резистор позволяет достаточно точно выставлять Uвыходное. А вот LM-ка греется хорошо.

Ответить

Павел (16.06.2017)

Кому интересно: от 24В АС - девайс взорвался.
А магазину стоит уточнять в описаниях тип преобразуемого напряжения (постоянное-переменное).

Ответить

admin (19.06.2017)

Добавили в описание.

Ответить

Дмитрий (15.02.2020)

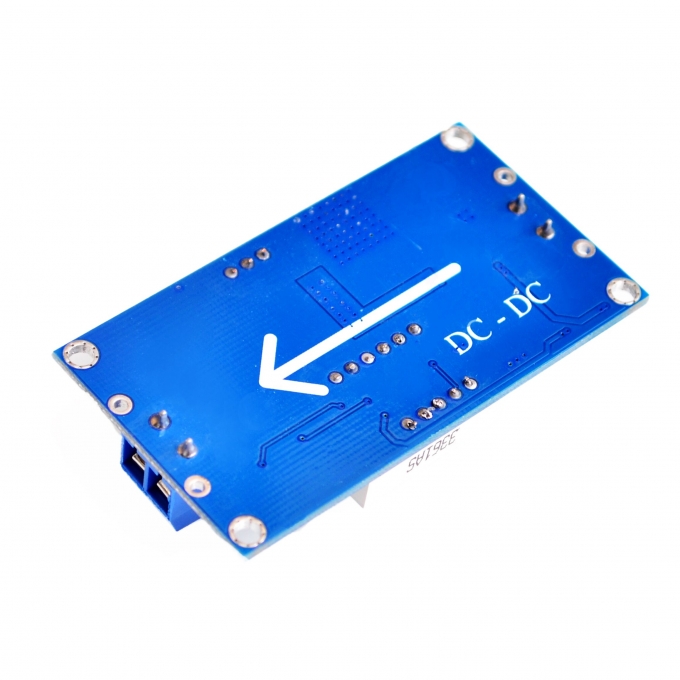

На самой же плате написано DC-DC!!!

Ответить

Руслан (17.08.2016)

Не работает подстроечный резистор, пришлось впаивать свой.

Ответить
