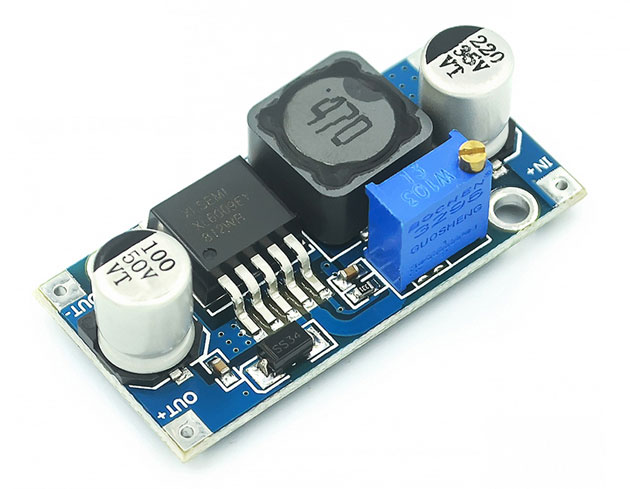

DC-DC повышающий преобразователь XL6009 c 3-32В до 5-35В

код: AOC756

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
49 грн
Оптовые цены:
от 20 шт. 44 грн
от 50 шт. 39 грн

в наличии



Купить в один клик

39
голосовать
Нашли дешевле?
  • Описание
  • Отзывы (21)
  • Задать вопрос

Высокоэффективный повышающий импульсный стабилизатор напряжения. Входное напряжение может находиться в диапазоне от 3 до 32В. Выходное напряжение регулируется в диапазоне от 5 до 35В. Для стабильной работы преобразователя необходимо что бы выходное напряжение было на 1.5 - 2В выше входного. Максимальный выходной ток 2А (кратковременно допускается до 3А) Максимальный входной ток не должен превышать 4А.

Для удешевления преобразователя в нем отсутствует защита от перегрузки или короткого замыкания, поэтому не следует испытывать его на предельные условия эксплуатации. Частота преобразования находится в пределах 400 кГц Максимальный КПД составляет 94%. Рабочая температура: -20 ... + 85 °С (при температуре окружающей среды более 40 градусов, следует уменьшить ток нагрузки или использовать принудительное охлаждение) Размеры платы модуля 44 х 22 х 15 мм

Характеристики:

  • Тип преобразователя: повышающий
  • Входное напряжение: 3 - 32В
  • Выходное напряжение: 5 - 35В (регулируется подстроечным резистором расположенным на плате)
  • Выходной ток: 2А (3А максимум при активном охлаждении)
  • Эффективность преобразования: 94%
  • Потребление без нагрузки: примерно 6мА
  • Минимальная разница между входным и выходным напряжением 1.5В
  • Рабочий диапазон температур: -40 ... +85 °C
  • Защита от короткого замыкания: отсутствует
  • Защита от переполюсовки на входе: нет
  • Размеры: 44 х 22 х 15 мм

Отзывы покупателей про DC-DC повышающий преобразователь XL6009 c 3-32В до 5-35В

Горбатюк Володимир Дмитрович (17.06.2024)

Придбав підвищуючий перетворювач XL6009 з заявленою вхідною напругою 3-32В. При підключені до джерела живлення 3,3В на виході необхідної напруги досягти не вдалось. Тільки при підключені до 6В джерела перетворювач запрацював стабільно.

Ответить

Олексій (10.06.2024)

Взяв цей перетворювач для живлення ONU термінала 12V 0,5A
Планував заживити його від павербанка Xiaomi Redmi 20000mAh (PB200LZM) 18Вт USB Type-A: 5V/2.4A, 9V/2A, 12V/1.5A з
підтримка протоколів швидкого заряджання QC 3.0.
Але чомусь Onu термінал не живиться від цього павербанка.
Підключаючи до більш потужного павербанка ZMI QB826G і все працює.
В чому може бути справа ? Чи можна виправити так щоб живити термінал все ж від Redmi ?

Ответить

admin (10.06.2024)

Доброго дня. Різні павербанки будуть по різному реагувати на перетворювачі. Для деяких ще потрібна плата тригер, але і з нею далеко не усі вони будуть працювати.

Ответить

Олександр (28.05.2024)

Працює для живлення роутера 12в, 1А від акк. Трішки теплий. Задоволений товаром.

Ответить

Евгений (17.11.2023)

от павербанка нормально дает 12в, только нужно иметь в виду, что резистор не очень многооборотный, крутить медленно. на 0,6А почти не греется.

Ответить

Коваленко Сергій (10.09.2023)

Працює без нарікань, проте потребує охолодження для струмів понад 1А. Я використав радіатор 14*14*7 знизу плати та 9*9*5 зверху мікросхеми - нагрів зменшився. При перегріванні спрацьовує термозахист.

Ответить

Грищенко (23.02.2023)

Все, що замовляв, поки працює без зауважень.
Дякую.

Ответить

Носенко О. А. (17.02.2023)

Доброго дня вам. Дякую за товар. Все гарно i надIйно. Все працюе чудово.

Ответить

Винник Вадим (24.01.2023)

Перетворювач робочий через нього живиться роутер від павербанка (5в-12в) сили струму вистачає для роботи роутера, роутер працює через сім карту, роздає Wi-Fi. Товаром задоволений.

Ответить

Віталій (23.02.2023)

Для живлення 12В роутера від 5В краще не накручувати усі 12В, зазвичай таким роутерам достатньо і 9В. Так перетворювач буде працювати ефективніше.

Ответить

Іван (28.12.2022)

Дякую! Працює!

Ответить

Аркадій (18.11.2022)

Заказав дві модулі (зам. №326607), для аварійного живлення роутера 12V 1А від повербанка. При налагоджені та регулюванні від ЛБЖ при 5,1V 5A з''ясувалось, що в режимі 5/12V модуль максимум може видити приблизно 250mA із загалним струмом споживання 1,15А. Заміна дроселю на більший струм, заміна діоду Шоттки на потужніший та збільшення вихідної ємності для хоч якоїсь стабілізації наруги FB (1.25v) проблему не вирішила. На 4 ампери я не сподівався, але немае й четвертої частини. Опис в даташиті на XL6009 такі подробиці не регламентуе взагалі, хоч якісь графіки залежностей - відсутні зовсім.

Ответить

Василь (28.11.2023)

Схожа ситуація - планував як живлення для роутера 12В/1А від повербанка 5В. Виставив 12В, але після стартового імпульсу банка одразу вимикається (захист від КЗ? пробував 5В/2.1А і 5В/3А, сейм шіт). Погравшись з резистором навантаження і тестером, з''ясував що схема не здатна видати понад 1,1А за межами 7.5В. Пощастило, що роутеру цього вже достатньо для роботи, мабуть так і стоятиме...

Ответить

Юрій (21.06.2024)

Алагогічно - якщо роутер має 1А або 1.5 Ампери - дана плата (і дроща в 2 рази - не тягне їх). роутер перезавантажувався. Пробував різні плати - нічог оне працювало. Але запрацювало лише палат тригер . Із павероб в котрого є щвидка зарядка. Так з тригуром працює вже багато місяців - всі ок. Але це нор варіант коли роутер і Онушка на однаковий вольтаж - тоді 1 тригер тягне обидва. А якщо різний - так не вийде - прийдеть мудрувати - або мати 2 павербанки

Ответить

Дмитро (11.05.2022)

Пробую увiмкнути 12В соленоїд через цей пiдвищуючий перетворювач вiд акумулятора 3.7В 1200мА. Та чомусь цей перетворювач видає повну пiдвищену напругу з деякою затримкою, по наростоючiй кривiй. Це я зрозумiв, коли пiлключив 12В мотор. Чи можна якось зробити, щоб перетворбвач моментально видавав iмпульс напругою 12В?

Ответить

admin (18.05.2022)

Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

Максим (22.01.2023)

Увы, у него soft-start цепь, запрятанная внутри чипа, без возможности повлиять снаружи.

Ответить

Юрій (18.12.2023)

Може, вже вирішили питання, але цей перетворювач дуже опасна штука при вхідному живленні в районі 3 вольт! Вчора ледве не спалив прилад. Вихідна напруга у цього перетворювача в цьому діапазоні раптом підвищується до 46 вольт. При підвищенні вхідної напруги до 3,7 та вище, все вертається на місце. В ютубі є відео, як доробити цей "чарівний" пристрій, щоб раптом не спалити підключений до нього прилад чи інше.
Цікаво подивитися вихід при включенні (нема викидів напруги на старті?).

Ответить

Юрій (02.08.2021)

Ну не зню про 2 ампера! у меня даже тестер UT81B не запускает... микруха греется как паяльник... тестер 540 милиампер жрет...батарейка Li-Ion заряжена до 4.2 в...
маленький вентилятор ( 0.12 А) крутит... сделал step-up DC-DC на дискретных элементах то автомобильную лампочку включает ! вобщем китаяси сильно завышают параметры...

Ответить

Руслан (08.04.2021)

У вас цей підвищуючий перетворювач в розділі понижаючих...
Це не дуже логічно.
Я ось не глянув, і купив декілька, хоча треба було понижаючі.
Виправте, будь ласка.

Ответить

admin (21.04.2021)

Доброго дня. Дякуємо, виправили.

Ответить
