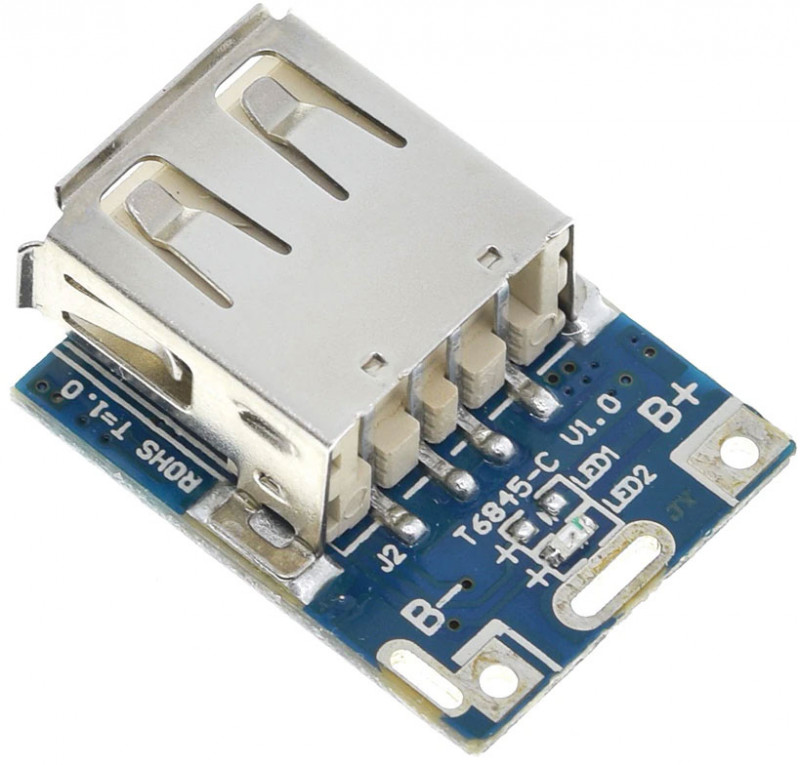

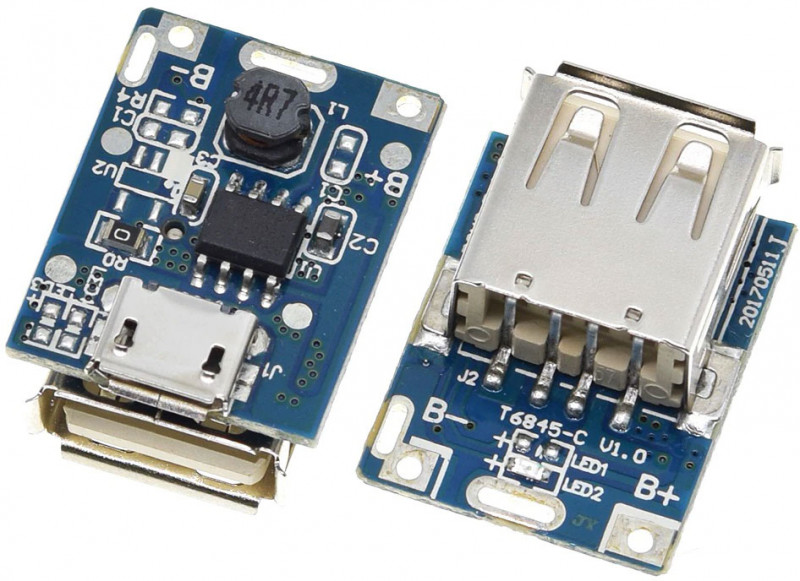

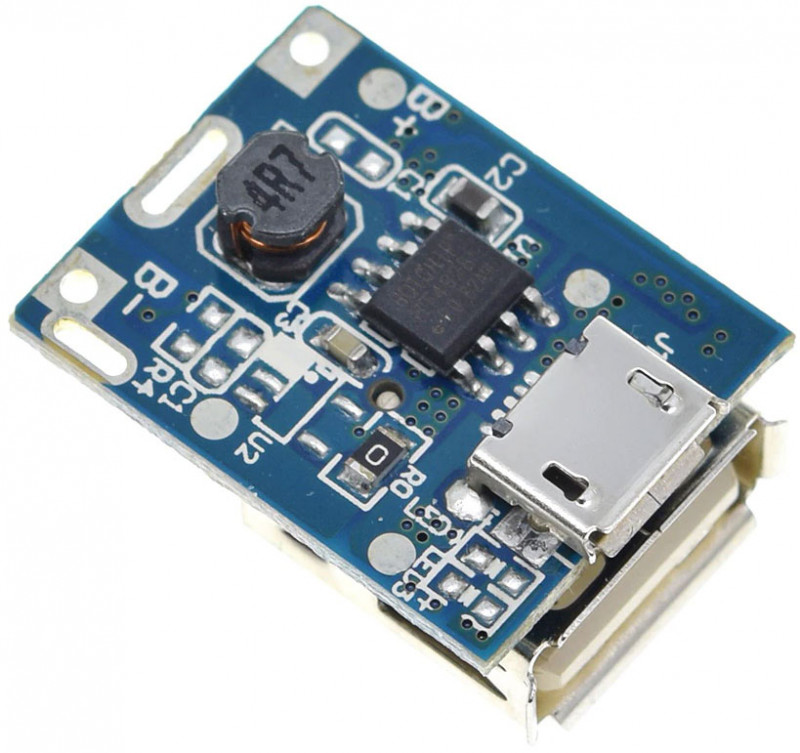

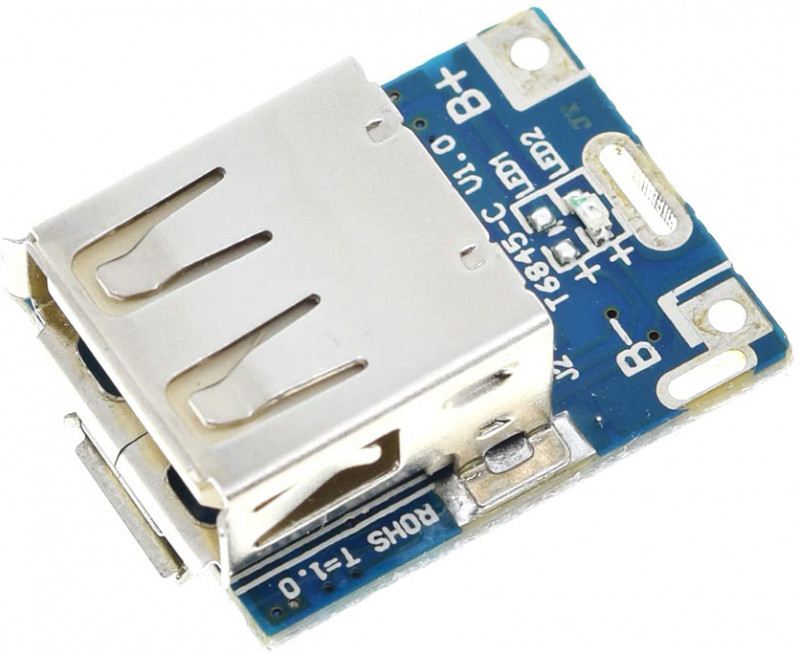

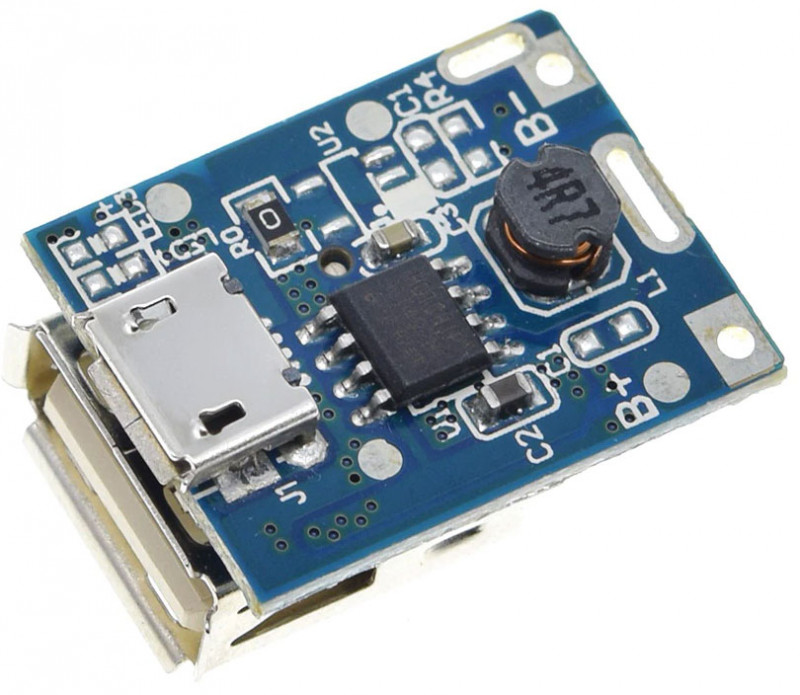

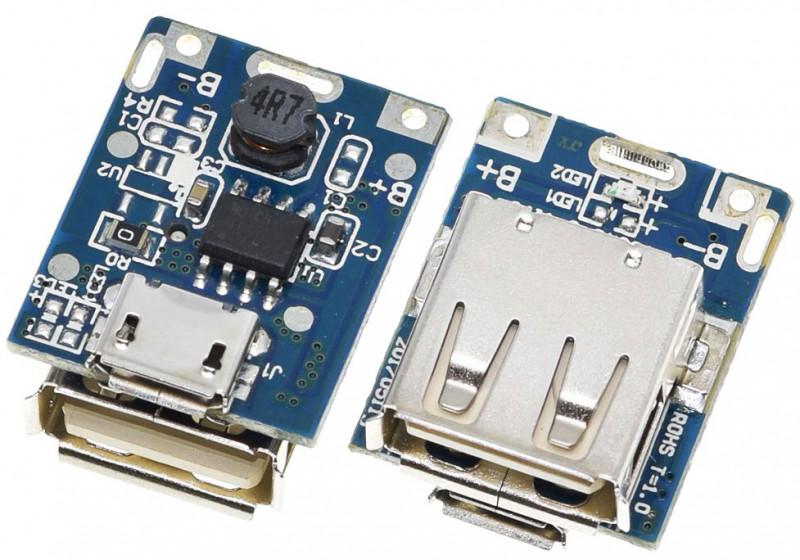

Мини-модуль питания-зарядки от 18650 с USB-microUSB 1А

код: AOC593

Дополнительные категории товара: Зарядные модули
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: Зарядное   Питание

16 грн
Оптовые цены:
от 20 шт. 14 грн

в наличии



Купить в один клик

25
голосовать
Нашли дешевле?
  • Мини-модуль питания-зарядки от 18650 с USB-microUSB 1А
  • Мини-модуль питания-зарядки от 18650 с USB-microUSB 1А
  • Мини-модуль питания-зарядки от 18650 с USB-microUSB 1А
  • Мини-модуль питания-зарядки от 18650 с USB-microUSB 1А
  • Мини-модуль питания-зарядки от 18650 с USB-microUSB 1А
  • Описание
  • Отзывы (67)
  • Задать вопрос

Этот довольно мощный модуль представляет собой комбинацию двух устройств – зарядного устройства литиевого аккумулятора 18650 и повышающего преобразователя напряжения до 5В, который идеально подходит для питания контроллеров Arduino или зарядки мобильных устройств.

Модуль имеет на плате только один светодиод, который отображает два следующих состояния:

  • светодиод засвечивается и гаснет раз на секунду - идет заряд аккумулятора
  • светодиод светится постоянно - заряд аккумулятора завершен или подсоедененный аккумулятор заряжен

Характеристики:

  • Тип аккумулятора: 18650 Li-Ion без платы защиты
  • Выходное напряжение: 5В
  • Максимальный выходной ток: 1A
  • Входное напряжение: 5В
  • Максимальный ток зарядки: 1А
  • Тип входного разъёма: microUSB
  • Тип выходного разъёма: USB A-F
  • Защита от неправильного подключения аккумулятора: есть
  • Размеры: 22x17x10 мм
  • Комплектация: модуль без аккумулятора

Даташит

Отзывы покупателей про Мини-модуль питания-зарядки от 18650 с USB-microUSB 1А

Олександр (25.12.2023)

Такого самого з розємом Тайпсі немає ?

Ответить

admin (26.12.2023)

Доброго дня. Цей модуль є тільки такий.

Ответить

Святослав (11.02.2023)

Плата заработала сразу , но есть нюанс с интервалом в несколько секунд проскакивает импульс, то бишь не сглаженая пульсация, после выхода с режима сна есть зявленые 5 вольт но они не постояные проскальзовает падение, есть смысл наверное поставить кондецатор что бы это сгладить , так же иногда проскальзывает включение красного диода , само по себе.Лампы диодной ленты тянет но емть едва заметное пулсироаание что не есть хорошо, у меня через стабилизаторы напряжение работает лучше, модем проверю позже , 1 ампер нету и быть не может в дата шите указано 800 мА ,мне нужно было 600 мА с запасом ,мне пойдет,но 1 А нету и не может быть, за эту цену покупка оправдана, это цена ЮСБ разьма мама, без навесных,но для повербанк лучще взять что то другое, без скачков пульсации,я думаю этот пулсь и ввзывает щелчки что писал человек сверху.решить проблему можно собрав гасящий помехи фильтр со сглаживанем.

Ответить

Олександр (26.02.2023)

Не большая документация на китайском
http://szyucan.com/article_read_685.html
Обнаружение зарядного устройства при однопортовой разрядке 1. В процессе зарядки мобильного телефона система будет генерировать сигнал обнаружения зарядного устройства с периодом 2 секунды и шириной импульса 4 мс на выходной клемме 2. Когда зарядное устройство не вставлено , при импульсе 4 мс выходное напряжение снизилось до 4,7 В, можно судить о том, что внешнее зарядное устройство не подключено. 3. Когда зарядное устройство подключено, при импульсе 4 мс, когда выходное напряжение превышает 4,7 В, будет определено, что зарядное устройство подключено, и система автоматически перейдет в состояние зарядки и разрядки.

P.S. Вход и выход запаралелены.

Ответить

Євген (05.02.2023)

Доброго дня.
Модуль підтримує наскрізну зарядку?

Ответить

admin (09.02.2023)

Нажаль такий режим зарядки не підтримує...

Ответить

Сергій (21.01.2023)

Все працює, під час заряду трохи теплий.

Ответить

Bohdan (28.12.2022)

Для зарядки сучасного телефона підходить на 0.8 / 2, сильно гріється і заряджає дуже повільно, а от для заряда менших гаджетів (mi band або навушники наприклад) підходить чудово. usb-c тільки не вистачає

Ответить

Сергей (26.12.2022)

Добрый день! Хочу подключить к этой плате 3 аккумулятора от старого телефона (по типу нокии) по 3.7В каждый параллельно. Всё аккумы одинакового объема и все новые. ВОПРОС: мне убирать контролер с телефонных аккумуляторов перед подключением к этой плате или оставить их?

Ответить

admin (05.01.2023)

Внутрішній контролер можна залишити.

Ответить

Anon (04.12.2022)

Когда будут в наличии?

Ответить

Легкий Андрій (28.11.2022)

Модуль сподобався, використовував його для світлодіодного ліхтарика. Вхід драйвера 4.8В 0.75А.
Все працювало відмінно. Але на жаль “Захист від неправильного підключення акумулятора”, якщо і є, то не працює :)
Вставив 18650 не тією стороною до холдера, та подивився на хмарку диму з модуля.

За таку ціну, не вважаю це недоліком. Але опис товару вводить в оману.

Ответить

Дмитрий (17.12.2022)

Да, вся электроника работает на волшебном дыме :)
Поэтому когда он выходит наружу, все перестает работать :)))

Ответить

admin (17.12.2022)

Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

Левченко Владимир (27.11.2022)

Купил. Работает. Полёт нормальный.

Ответить

Антон (10.11.2022)

Покористувався модулем декілька днів і згорів з незрозумілих причин. Використовував акумулятори із захистом , загалом їхня ємність була на 7000 мАг 3.7В. Мікроконтролер просто розплавився , задимівся і згорів. Може я десь не побачив , що не можна йому так багато акумуляторів підключати , тому чекаю критики

Ответить

Святослав (11.02.2023)

В Теории проблем быть не должно,кроме падения тока заряда в итоге заряжатсья будет пол дня, но тем не менее встречалась инфориация что они до 5100 мА , это их придел, обычное решение от 2200 до 3000 мА, поступил так же сделал на 2600 на один акамулятор в теории это должно дать около 4 часа работы модема,проверить пока не успел . Для 5000мА брать нужно что то сто подерживает ток зарчда от 2 ампера, этот чип придел 800Ма

Ответить

Святослав (11.02.2023)

7000 Ма это ток заряда приблизительно от 3 до 5 А , а у меня блок питания на крен 1117 на радиаторе вышел из строя потому что ограничителя тока нет, оказалось ток заряда 1.5 А ,речь о малой крен на 800мА возможно тут та же история вышла, микросхема на малые токи до 800 ма, при включении мог произойти прыжек который просто сжех чип

Ответить

Денис (30.10.2022)

Цікавий модуль, завдяки своїй схемотехніці, де вхід і вихід +5В - один і той самий. Думав, що можна використовувати як маленький ДБЖ, але перемикання на батареї займає десь ~450 мс, що не всім споживачам подобається. В інший бік (з батарей на мережеве) - звичайно, все моментально. При заряджанні сильно нагрівається, модуль навіть вмикає термозахист та знижує зарядний струм (якщо подмухати, то струм знов зростає). Зарядка тут лінійна, а відводити тепло нема куди. А от бустер до 5В доволі ефективний, лише ближче до 3 вольт ККД сильно падає. Захист батареї від розряду є, вимикається десь на 2.8-2.9, тож доволі лагідний до батарей. Алгоритми розпізнавання навантаження досить дивні, іноді треба перепідключити, щоб запрацювало, іноді намагається бустити з батарей, навіть коли підключаєш зарядку. Основне призначення модуля - створення маленьких павербанків, якщо треба живити щось більш стабільно та передбачувано (наприклад, мікроконтролери) - краще вибрати зв''язку TP4056 з захистом + MT3608

Ответить

Федір (26.12.2022)

Це повністю імпульсний синхронний перетворювач, зібраний на SM5401 аналог HT4928S. Максимальний струм заряду та вихідний струм 0.8А.
Є кращі перетворювачі такого типу що видають струм 1А та значно менше гріються наприклад SY3511.

Ответить

Денис (05.02.2023)

Ні, зарядка тут лінійна, а синхронний імпульсний лише бустер

Ответить

Сергій (08.08.2022)

Будьте уважні з цим модулем. Пусковий струм у нього 10мкА, проте через 8 секунд, якщо струм навантаження буде меншим за 60 мА - модуль вимкнеться, доки напруга на виході не досягне 0. Тому проблема не вирішиться конденсатором на виході. Таким модулем не можливо напряму живити мікроконтроллери та інші схеми з малим струмом.

Ответить

Юрій (25.10.2022)

Дякую за дуже корисний відгук!
Все таки не вистачає функціоналу лайків на цьому сайті :)

Ответить

oZGeek (25.07.2022)

заказал данный модуль, при полной зарядке банки не выдает на выходе 5В, по факту получаю на выходе 4В

Ответить

oZGeek (27.07.2022)

Подскажите, это брак или я что-то не так сделал?

Ответить

admin (12.08.2022)

Доброго дня. Навантаження на модулі присутнє?

Ответить

Александр (25.07.2022)

Здравствуйте, верна ли гипотеза: "Если подключить параллельно 2 модуля к источнику 4.2в, то получим на выходе 5В и 2А , а не 5В 1А"?

Ответить

admin (29.07.2022)

Доброго дня. Не зовсім зрозуміло як ви збираєтеся їх підключати. Але якщо ми правильно зрозуміли, то буде просто два модулі кожний на 1А.

Ответить

Святослав (11.02.2023)

Не верна, чип на 0,8 А если 1 А это уже чудо , и на выходе даже ессли паралельно,то даже в теории это 1.6 А, на практике всеравно 0.8 А , есть смысл сразц брать на 2 А

Ответить

Тимчуков Станіслав Олександрович (16.04.2022)

Купив жменю таких платок для виготовлення дешман-павербанків для ЗСУ, на свою ціну модуль прекрасний. Припаяв батарейки, приклеїв і замотав ізолєнтою - банка готова, заявлений струм 1А тримає, на заряд трохи менше, десь 0.85. Гріється до 50 градусів, охолодження не потребує.

Ответить

Олександр (07.02.2022)

"Захист від неправильного підключення акумулятора: є", але в мене чомусь не спрацював. Підключав до одного 18650. Перегрівся і відпав контролер, перегорів червоний діод. Також вийшов з ладу і вольтметр на понижуючому перетворювачі AOC419 до якого підключався. Транзистор на тому став грітися навіть без навантаження. Здобув досвід ;)

Ответить

Виктор (08.07.2021)

Сколько максимум можно подключить ПАРАЛЛЕЛЬНО банок 18650? Штук 10-12 есть, не сгорит?

Ответить

admin (12.07.2021)

Не сгорит но заряжать будет максимальным током 1А.

Ответить

Алексей (06.09.2021)

Подключал 12 банок.
Заряд шел 4 дня.
Не сгорел

Ответить

Николай (25.04.2021)

Добрый день. С LiPo сможет работать?

Ответить

admin (26.05.2021)

Да, будет.

Ответить

Владимир (21.09.2020)

Взял модуль для заряда аккумулятора и питания аудиоусилителя (код: AOC451) - все работает, но постоянно идут щелчки при прослушивании радио с периодичностью где-то 12 с. При одновременном прослушивании радио и зарядкой аккумулятора этих импульсов нет. Если слушать музыку, питая усилитель непосредственно от аккумулятора все в норме. Такая проблема.

Ответить

C (04.08.2020)

Він нагрівається тільки під час зарядки, що робити?

Ответить

admin (04.08.2020)

Во время работы модуль может нагреваться до 40-50 градусов.

Ответить

C (04.08.2020)

Он от блока питания от 1 ампер нагревается более чем на 50 градусов, от ПК нагревается на 50 градусов

Ответить

C (04.08.2020)

И во время работы он не греется

Ответить

Евгений (18.06.2020)

Вадим (03.01.2019)
Данный модуль имеет защиту от переразряда аккумулятора?

admin (04.01.2019)
Этот модуль не имеет защиты от переразряда аккумулятора.


Atlas0306 (02.02.2020)
1. Все понятно, кроме одного, модуль защищает акумулятор от глубокого разряда, иными словами он не посадит акумулятор ниже 2,8 вольта?

admin (11.02.2020)
В модуль встроена защита от переразряда.


Вы точно определились, что защита от переразряда в модуле есть?

Ответить

admin (18.06.2020)

В первых партиях защиты не было. В последних - предусмотрена.

Ответить

Atlas0306 (02.02.2020)

1. Все понятно, кроме одного, модуль защищает акумулятор от глубокого разряда, иными словами он не посадит акумулятор ниже 2,8 вольта?

2. В предлагаемом Вами "Портативное зарядное устройство Powerbank 1x 18650 с выходом USB"
(https://arduino.ua/prod2562-mini-modyl-pitaniya-zaryadki-ot-18650-s-usb-microusb-1a) такой же модуль установлен?

Ответить

admin (11.02.2020)

В модуль встроена защита от переразряда. В powerbank используются похожие по функционалу модули.

Ответить

Геннадий (21.11.2019)

Есть ли возможность на этом модуле ограничивать ток зарядки аккумулятора?

Ответить

admin (22.11.2019)

Уменьшение максимального тока заряда для данной микросхемы не предусмотрено.

Ответить

Николай (06.07.2019)

У меня ВСЕ функции - и защита от перезаряда работают! ПроверялUSB тестером. Вот только светодиодов, вообще не оказалось! - впаял сам. Использовал для замены в Powerbank (1x 18650 с выходом USB, код: AOC594), который сам сжёг - вставив случайно аккумулятор обратной полярностью :( Чуточку пришлось пропилить надфилем платку для припаивания штатного "+" контакта АБ.

Ответить

Sergey (12.04.2019)

Сегодня приобрел данный модуль. К сожалению оказался нерабочим. В режиме зарядки все идет нормально до момента когда аккумулятор заряжен. По идее должен загореться синий индикатор, символизирующий окончание зарядки. Но индикатор постоянно мигает, причем с разной непредсказуемо, то часто, то медленно. Проверил на двух аккумуляторах, ситуация повторилась. Подключил тестер к батарее и увидел, что вместе с миганием синего светодиода, прыгает напряжение с 4.18 до 4.03.
После этого решил проверить модуль в режиме питания, это когда заряженная батарея 3.7 Вольт на входе, а на выходе 5,0 Вольт. Никаких 5 вольт нет, на выходе присутствует напряжение батареи, т.е. 3.7 В. Видимо данный модуль нерабочий!
Сегодня приобрел несколько различных модулей, но только этот оказался без упаковки, все остальные в целлофане.
Можно ли поменять данный модуль питания-зарядки?
Номер заказа: 138383.

Ответить

admin (15.04.2019)

Напишите, пожалуйста, нам на почту - модуль заменим.

Ответить

Shelezjaka (25.06.2019)

Без нагрузки повышающий преобразователь может не стартовать, тогда на выходе будет 3,6 В. Нагрузил выход 200 Ом (между + и - USB), все сразу заработало - на выходе 5В.

Ответить

Shelezjaka (26.06.2019)

1. Не ждите, пока засветится синий светодиод - LD1 не распаян. Такой режим предусмотрен даташитом.
2. Важно. Минимальный ток, необходимый для стабильной работы - 60 мА. Это тоже китайским языком написано в даташите. Если ток меньше - микросхема время от времени (раз в несколько секунд) скидывает напряжение в 0. У меня из-за этого контроллер уходил в ресет.

Ответить

Святослав (11.02.2023)

Это страно, у меня синего нет, только красный, когда постояно горит , так понимаю батарея заряжена,,когда мегает зарчжаетсья. На выходе к батарее 4.17 но отлючает вроде 4.15 так что защита есть от перезаряда, и в дата шит есть

Ответить

Alex (11.03.2019)

Модуль поддерживает сквозной заряд?
Может одновременно заряжать аккумулятор и питать нагрузку?

Ответить

Андрій (27.02.2021)

Так. З цим він чудово справляється.

Ответить

Тимофей (20.01.2019)

если к модулю подключить два аккумулятора будет работать ?

Ответить

admin (21.01.2019)

Если подключить два аккумулятора параллельно то работать будет, но увеличится только время непрерывной работы и время зарядки. Максимальный выходной ток не увеличится.

Ответить

Тимофей (22.04.2019)

подключил.модуль сгорел. СПАСИБО
ЗА СОВЕТ

Ответить

admin (23.04.2019)

При соединении всех аккумуляторов паралельно (все "плюсы" с одной стороны и все "минусы" с другой) и подключении плюсовым контактом на B+, а минусовым на B- плата сгореть не может, проверено. Где-то допустили ошибку.

Ответить

Вадим (03.01.2019)

Данный модуль имеет защиту от переразряда аккумулятора?

Ответить

admin (04.01.2019)

Этот модуль не имеет защиты от переразряда аккумулятора.

Ответить

Славик (12.02.2023)

Имеет, в дата шит указано что имеет, и прибор показывает что 4,17 иногда ноль что говорит что имеет

Ответить

Georgi (21.09.2018)

А можно использовать этот модуль с Li-ion аккумуляторами на 3.7В 1300мА, но не цилиндрическими а плоскими (Pouch Cell) ?

Ответить

admin (21.09.2018)

Да, можно.

Ответить

KasDim (16.09.2018)

Тип аккумулятора 18650 Li-Ion с защитой или без здесь лучше использовать?

Ответить

admin (17.09.2018)

Можно использовать оба типа

Ответить

Сергей (09.01.2019)

по-моему, при отсутствии защиты от перезаряда, лучше использовать защищенный акк

Ответить
