Преобразователь понижающий/повышающий 5-35В 3А на XL6019

код: AOC577
Преобразователь понижающий/повышающий 5-35В 3А на XL6019
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: dc-dc

85 грн с НДС

ожидается

Сообщить
12
голосовать
  • Преобразователь понижающий/повышающий 5-35В 3А на XL6019
  • Описание
  • Отзывы (21)
  • Задать вопрос

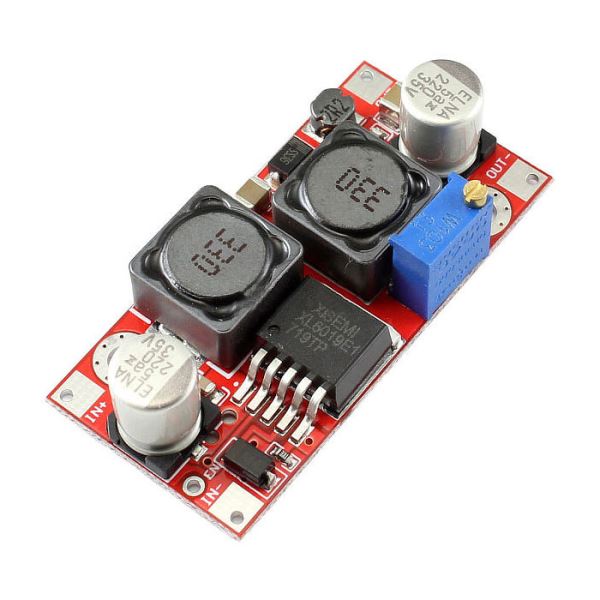

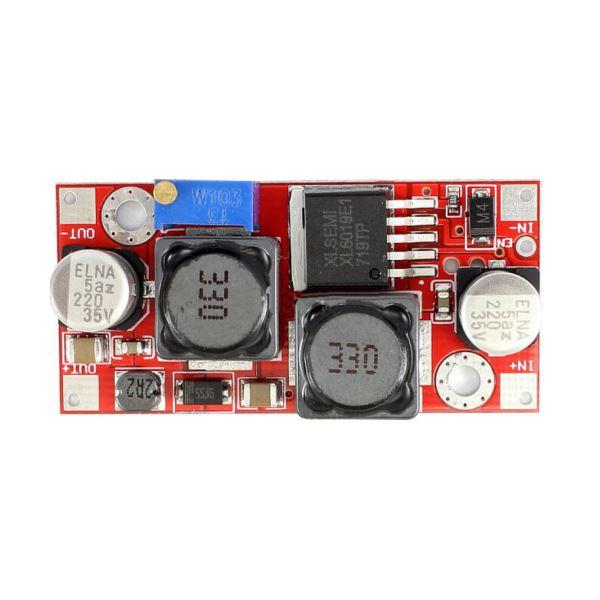

Мощный двунаправленный (Step-Up/Down DC-DC) регулируемый преобразователь DC-DC XL6019 с максимальным током до 3А. Регулировка осуществляется подстроечным резистором, расположенным на плате.

Особенностью преобразователя XL6019 Step-Up/Down DC-DC является возможность преобразования напряжения как вверх, так и вниз. Позволяет получить стабильное напряжение от аккумуляторов, как разряженных, так и заряженных до максимума.

Внимание! Цвет платы может быть или черного или красного цвета!

В зависимости от нагрузки входное напряжение должно быть не менее половины от выходного. Перед первым включением поверните винт переменного резистора на несколько оборотов против часовой стрелки!

Характеристики:

  • Тип преобразователя: понижающий-повышающий
  • Микросхема: XL6019
  • Входное напряжение: 5 - 35 В
  • Выходное напряжение: 0.5 - 35 В
  • Максимальный ток нагрузки: 3 А (рекомендуется: 1-2 A)
  • Частота преобразователя: 180 кГц
  • КПД: до 94% (макс.)
  • Пульсации вых.напряжения: менее 100 мВ (при токе 1 А)
  • Рабочая температура: -20°C до +70 °C
  • Размеры: 53 x 26 x 14 мм

Ссылки:

Отзывы покупателей про Преобразователь понижающий/повышающий 5-35В 3А на XL6019

Оксанич Станіслав Дмитрович (28.10.2024)

Якістю виробу та процесом купівлі задоволений.

Ответить

Снидeвич Андрeй Сeргeeвич (02.08.2024)

Купував декілька партій. Дуже багато браку.
Вмирають одразу при подачі живлення (без навантаження), або через деякий час, при навантаженні не більше 10Вт...
Розчарований якістю...

Ответить

admin (02.08.2024)

Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

nekto (23.06.2024)

Стабільна напруга на виході (не падає при навантаженні), але при 2А на виході (1.5А на вході) гріється аж так, що неможливо тримати палець довше 1 секунди (це біля 80С, якщо не помиляюсь).
І це не голі компоненти, а із отакими радіаторами, які я в принципі дуже раджу - https://arduino.ua/prod1610-nabir-kleikih-radiatoriv-dlya-raspberry-pi-orange-pi
Навіть вентилятор із зниженими обертами не допомагає (менше 1000), треба хорошо дути, щоби збити цю температуру.

Звісно, технічно кажучи для компонентів це мабуть приємлемо, але мені це не комфортно.
(Я все одно використовую і раджу, просто будьте готові.)

Ответить

Артем (07.06.2024)

Модуль сильно грееться и немного снижает выходное напряжение по мере прогрева (у меня нагрузка 1.5А, по входу 7.5-12.6В).
В закрытом корпусе и без радитора ему будет некомфортно, нужно это учитывать.

Ответить

Олександр (22.03.2023)

Підкажіть, чим відрізняється "понижуючий/підвищуючий XL6019" від "понижуючий/підвищуючий XL6009"?

Ответить

admin (23.03.2023)

Доброго дня. Різниця в мікросхемі, XL6019 більше потужна та швидкісна, якщо в двох словах.

Ответить

Максим (23.04.2023)

XL6019 чуток более мощная, 5 А срабатывание защиты вместо 4;
держит несколько большее входное напряжение - 40Vin max вместо 32;
и работающая на меньшей частоте - 180 kHz вместо 400.

Ответить

Меленевський Юрій (26.10.2022)

Очень удобный преобразователь. Приятно что с Ардуино решаются практически любые задачи.

Ответить

Андрій (02.01.2022)

С модулем есть какая-то засада. При Vin=12В сделать, скажем, 5В не представляется возможным, на понижение он как-то очень странно работает.

Ответить

admin (04.01.2022)

Опишите, пожалуйста, странность в работе.

Ответить

Алексей (23.03.2022)

Я тоже заметил странность. Подавал на вход 12В а выход настроил на 1.8В. Но проблема в том, что если подавать на вход напряжение с нагрузкой на выходе, то на выходе появлялось напряжение более 1.8В, спасло только токо ограничение в блоке питания с которого брал 12В. Еще не разбирался в чем проблема. Жаль что работает плохо.

Ответить

Serhii (06.04.2020)

Доброго дня! Підкажіть, чи можна на цей модуль поставити бойпас, тобто коротити через реле плюси на вході та виході? Треба використовувати короткочасно, при запуске двигуна, щоб компенсувати посадку напруги на автомагнітолі?

Ответить

admin (07.04.2020)

Для этого преобразователя - нельзя.

Ответить

Максим (23.04.2023)

А есть ли нужда? Пусть постоянно работает, стабилизирует напряжение.

Ответить

Владимир (18.05.2018)

Вчера приобрел этот преобразователь, от кроны работает на ура. Очень доволен, рекомендую.

Ответить

Владимир (05.04.2018)

Вернее даже не "не будет", а "убьет вашу схему". До 50в на выходе при подключении одной li-ion батареи на 3.7в.
Вот ещё в видеообзоре об этом говорят:
https://www.youtube.com/watch?v=tGiX2kadyaw

Ответить

Олег (12.07.2018)

Подтверждаю, На заряженном Li-ion аккуме работает вполне нормально, при условии что выходное напряжение не превышает 6-7вольт. Но стоит разрядить батарею до ~3.2в, на выходе резко образуется до 50в! Причем если подключена нагрузка такого не происходит. Спалил так стабы на устройстве-потребителе))) Будьте внимательны!!!

Ответить

Владимир (18.02.2018)

При подключении к БП и настройке на понижение 5в работает. При подключении уже настроеного к литий-ионному аккуму - иногда 5в, иногда 30в.

Ответить

admin (19.02.2018)

Похоже на плохой контакт в переменном резисторе...

Ответить

Андрей (30.03.2018)

Внимательно читайте документацию - минимальное рабочее напряжение Input operation voltage Vin 5 V min !
От одной банки LiPo этот преобразователь работать не будет!

Ответить
