Зарядный модуль TP4056 Micro-USB с функцией защиты аккумулятора

код: AOC394

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: Зарядное

14 грн

Оптовые цены:
от 10 шт.	12 грн
от 20 шт.	10 грн

в наличии

Купить в один клик

	35
	голосовать

Нашли дешевле?

Описание
Отзывы (102)
Задать вопрос

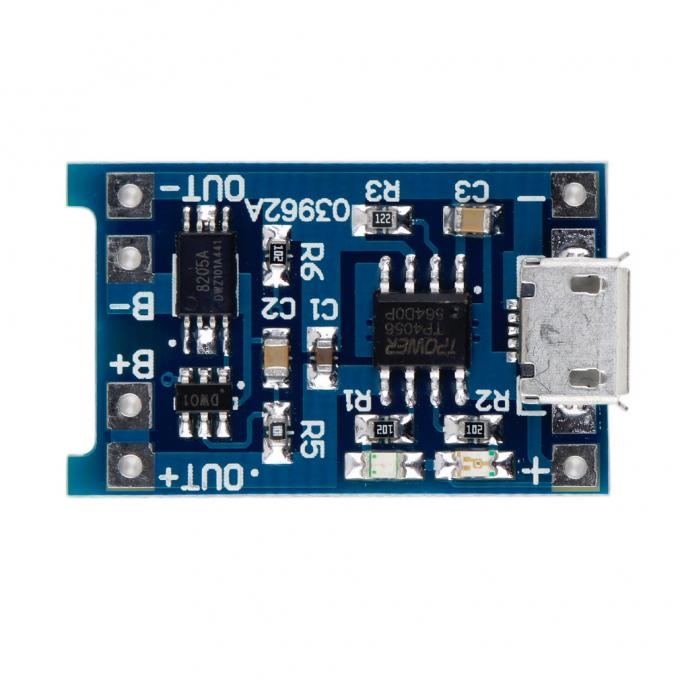

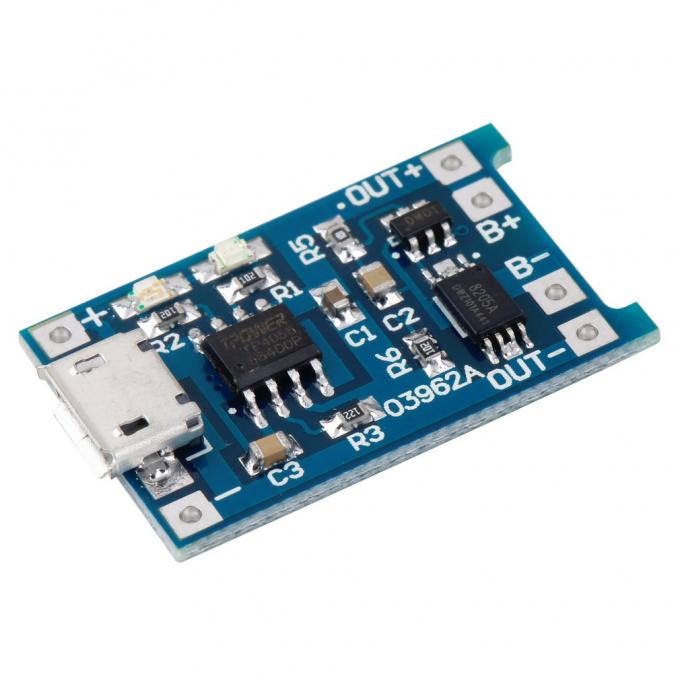

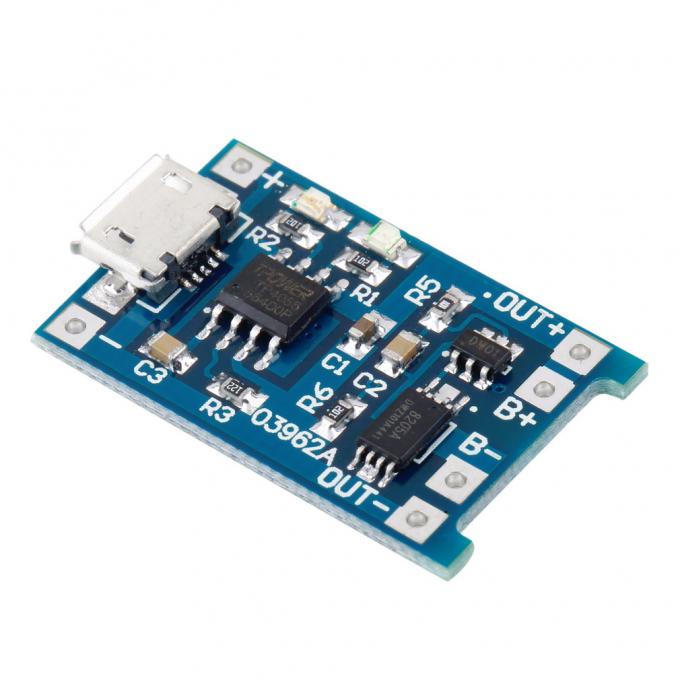

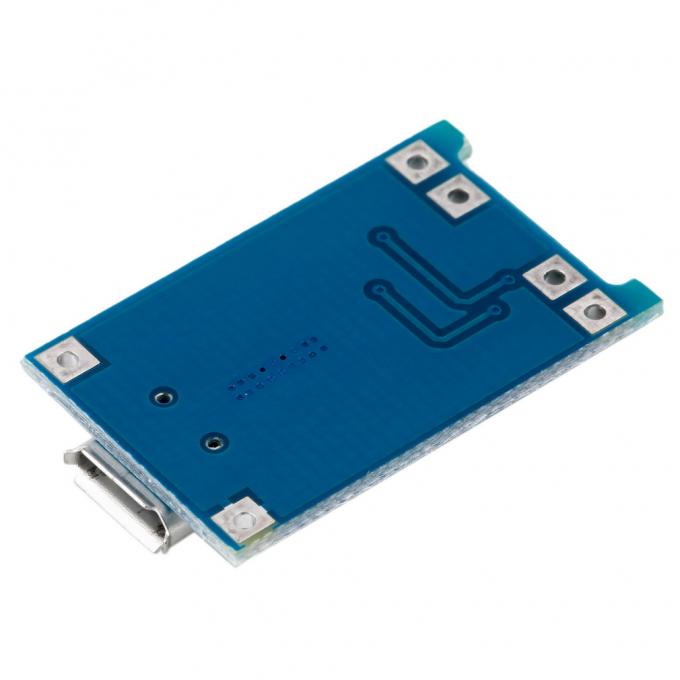

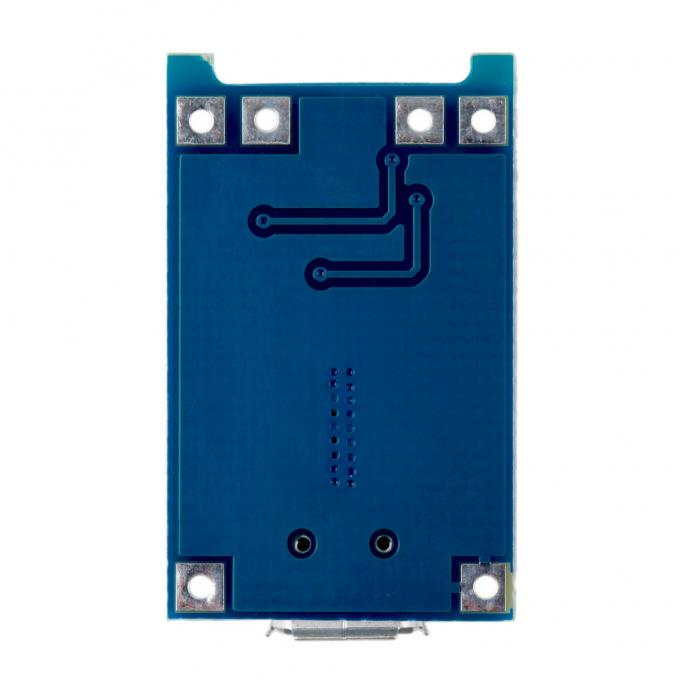

Зарядное устройство с защитой от переразряда. Используется для зарядки Li-ion батарей и контроля их разрядки, заряжает до напряжения 4.2В током 1А. Есть возможность регулировать ток заряда (с помощью замены резистора R3).

Микросхема TP4056 защищает батарею от переразряда (когда напряжение на ней падает ниже 2.4В). Также модуль содержит элементы защиты от переполюсовки и токовую защиту. Входное напряжение может подаваться как с помощью подпаянных проводов, так и с помощью разъема микро-USB.

Для начала заряда подключите кабель USB или подайте напряжение 5В на выводы (IN+)(IN-), аккумулятор(без встроенной защиты разряда) подключите к выводам (B+) (B-), нагрузка, которую будет питать батарея можно подключать к выводам OUT+ OUT- (при зарядке батареи нагрузку желательно отключать, если она не рассчитана на напряжение 4,2В).
Красный светодиод сигнализирует о зарядке, зеленый (в некоторых версиях плат синий) сообщает, что зарядка закончена.

Внимание! Во время заряда микросхема TP4056 может нагреваться до 100 град.С. Это не является неисправностью модуля. Для улучшения охлаждения можно использовать такие мини-радиаторы или активное охлаждение с помощью вентилятора 5В в паре с радиатором.

Характеристики:

входное напряжение: 4.5 - 5.5В
конечное напряжение зарядки: 4.2В
напряжение защиты разряда: 2.4В
ток зарядки: 1А
ток разрядки: до 6 А
разъем подключения ЗУ: Micro-USB
диапазон рабочих температур: -10° до +85°
Размер: 27,75х17,25 мм

Ток зарядки настраивается заменой резистора R3(1,2кОм) на 3 контакте TP4056, по умолчанию: 1А

Резистор (кОм)	Ток заряда
30	50
20	70
10	130
5	250
4	300
3	400
2	580
1.66	690
1.5	780
1.33	900
1.2	1000

Ссылки:

Отзывы покупателей про Зарядный модуль TP4056 Micro-USB с функцией защиты аккумулятора

Леонид (18.05.2024)

У МЕНЯ ВОПРОС ДОВОЛЬНО ВАЖНЫЙ.
Больше года работал модуль отлично. Сегодня как-то по запарке во время зарядки включил фонарик на 1-2 секунды, потом увидел что не отключил кабель я резко выключил фонарик.
Вопрос может это повлиять на работу модуля? В принципе фонарик светится, и красный светодиод светится показывая что заряжает. Но по идее ба время уже должна зарядиться.
