DC-DC понижающий преобразователь MP1584 3А

код: AOC185

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: dc-dc

39 грн с НДС
Оптовые цены:
от 10 шт. 37 грн
от 20 шт. 35 грн

в наличии



Купить в один клик

32
голосовать
Нашли дешевле?
  • DC-DC понижающий преобразователь MP1584 3А
  • DC-DC понижающий преобразователь MP1584 3А
  • DC-DC понижающий преобразователь MP1584 3А
  • DC-DC понижающий преобразователь MP1584 3А
  • DC-DC понижающий преобразователь MP1584 3А
  • DC-DC понижающий преобразователь MP1584 3А
  • Описание
  • Отзывы (64)
  • Задать вопрос

Миниатюрный модуль импульсного понижающего преобразователя на микросхеме MP1584 с максимальным током 3А (длительно - не более 1.8А), входное напряжение 4.5 - 28В, выходное 0.8 - 20В (настраивается подстроечным резистором на плате).

Характеристики:

  • входной диапазон напряжений: 4.5 - 28 В
  • выходной диапазон напряжений: 0.8 - 20 В
  • макс.длительный ток (без охлаждения): 1.8 А
  • максимальный выходной ток (с охлаждением чипа): 3 А (зависит от разности между входным и выходным напряжениями)
  • эффективность (КПД): до 90% (зависит от разности между входным и выходным напряжениями)
  • пульсации на выходе: до 50 мВ
  • частота переключения: 1 МГц
  • рабочий диапазон температур: -45 ~ +85 °С
  • размеры: 22 x 17 x 4 мм

Даташит MP1584

Отзывы покупателей про DC-DC понижающий преобразователь MP1584 3А

Савченко Сергій Володимирович (04.11.2023)

Ґарна штука для регулювання обертів вентилятора охолодження. Міняємо спротив на термістор послідовно з низкоомним резістором , настраюємо підстроювальний і вуаля... Працює стабільно

Ответить

Sattva (02.02.2023)

Хочу використати для сповільнення руху радіокерованної машинки. Який діод порекомендуєте для захисту від переполюсовки?

Один з моторів:
напруга 3 В.
сила струму: 1 А.
Мета: знизити напругу на моторі до 0.9 В.

Дослід показав, що в такому режимі модуль працює добре.

Однак, + та - міняються місцями, залежно від напрямку руху машинки.

Діод даного модуля не справляється і подача переполюсованної напруги на вхід призводить до появи напруги на виході. Це супроводжується нагрівом дроселя і нестабільною роботою модуля, що нормально.

Вважаю, варто добавити один діод на вхід і один на вихід з метою блокування роботи модуля у випадку переполюсовки як на вході, так і на виході.

Це дозволить 2 такими модулями забезпечити зниження напруги до 1 В не залежно від того де + і де - на вході модулів.

Питання лише в підборі номіналів діоду.

Ответить

Роман Б (04.01.2023)

налаштовувати дещо важко, це так, краще, коли вже підібрали значення дати краплю клею, щоб зафіксувати. А так працює ок.

Ответить

Меленевський Юрій (26.10.2022)

Все работает отлично. Свои задачи решил без проблем.

Ответить

Соколовський Михало (29.04.2022)

Все дуже швидко .товар як кажуть - те що хотів !!!

Ответить

Влад (12.08.2021)

Брал для преобразования с 5V до 3V3. С задачей не справился. Есть скачки напряжения с 3.2V до 3.7V. Не советую.

Ответить

admin (13.08.2021)

Уточните, пожалуйста, при каком выходном токе наблюдались такие скачки?

Ответить

Максим (04.02.2021)

ужасный сервис стал
отправки через1-2 дгня после заказа
по телефону чуть ли накуй не посылают

Ответить

admin (04.02.2021)

Добрый день. В связи с холодами и эпидемиологической ситуацией штат сотрудников временно намного меньше. По этой причине отправки бывают не в день заказа. Если у вас вышло какое-то недопонимание с нашими менеджерами, то свяжитесь с нами, мы решим данный вопрос.

Ответить

андрей (11.12.2020)

очень плохой преобразователь
не рекомендую

Ответить

Влад (08.12.2020)

Учитивайте то что он не выдает даже двух ампер, запитывал sim800l, понижал с 5 на 4.0В, модуль не запускался, что говорит что 2А точно не проходит через это устройство.

Ответить

Влад (08.12.2020)

Учитивайте то что он не выдает даже двух ампер, запитывал sim800l, понижал с 5 на 4.0В, модуль не запускался, что говорит что 2А точно не проходит через это устройство.

Ответить

Александр (29.10.2020)

Если модераторы посчитают нужным, то оставят мое сообщение на обзор этого модуля) http://pccar.ru/showthread.php?t=27255

Ответить

Дмитрий (16.10.2020)

Все маленькое и сопливое! Подстроечник чувствительный - поставил 3В на выходе, пока потряс, уже 4.2в. Ерунда короче. И 3А не верится.

Ответить

Руслан (22.09.2020)

подскажите если на него подать аккумулятор 3.7-4.2в а надо выход 2.4в ,я так понял он работать не будет или будет не корректно работать?
какой есть выход чтобы понизить напряжение при таких минимальных размерах?

Ответить

admin (22.09.2020)

Для вашей задачи максимально подходит товар по коду AOC334

Ответить

Дмитрий (06.07.2020)

Взял для питания смартфона в качестве обманки вместо умершей батареи. Хорошо что взял два, т.к. пришлось ставить в параллель - один не вытягивал 4В 2А на выходе при 5.2В 2А на входе и просаживался до 2.5В с сильным нагревом. Два штуки в параллель держат напряжение и практически не греются.

З.Ы. - очень хлипкий и тугой подстроечник

Ответить

Владимир (15.05.2020)

В процессе экспериментов с платой, запитанной от такого конвертера, раздался громкий щелчек и в пластиковом корпусе чипа образовалось отверстие. Конвертер вышел из строя. В связи с этим вопрос, есть ли у него защита от короткого замыкания/перегрузки на выходе? Если нет, что бы вы посоветовали сделать, что бы защитить питаемое устройство (в моем случае это была Arduino Pro Mini :-( )?

Ответить

admin (21.05.2020)

В качестве защиты от короткого замыкания можем порекомендовать последовательное включение резистора номиналом от 2 до 5 Ом. На нормальную работу преобразователя резистор не влияет но при коротком замыкании ограничит максимальный ток.

Ответить

Анатолій (18.04.2020)

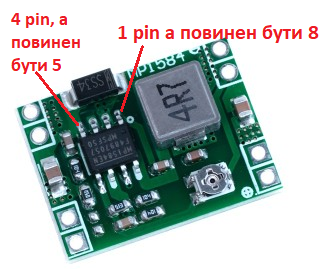

На жаль, прислали не той конвертер. Принаймні він не відповідає заявленому на сайті як мінімум на фото. Прислали меньший по розміру, здогадуюсь, на меньшу вхідну напругу, бо сильно гріїться при вхідні 24В. "Оператори зайняті" - але більше години, в суботу? Якщо не працюєте, то втлумачте автовідповідачу, що треба казати.

Ответить

admin (21.04.2020)

Здравствуйте! Приносим извинение за недоразумение. Напишите, пожалуйста, к нам на почту с указанием номера заказа

Ответить

Егор (06.04.2020)

Подскажите, если преобразователь используется для солнечной батареи и настроен из макс 12В отдавать 5В, что с ним будет если входное напряжение будет падать, вплоть до нуля? Он просто перестанет работать или начнет выдавать что-то не то на выход?

И какое потребление у него самого?

Ответить

admin (14.04.2020)

Выходное напряжение всегда будет ниже входного. При напряжении ниже 4,5В нормальная работа преобразователя не гарантируется.

Ответить

Михайло (31.01.2020)

Від БД 12В 5А максисмум видає 11.3В

Ответить

admin (10.02.2020)

Так и должно быть.

Ответить

Тєсла (25.09.2019)

Взял таких 2шт. один не регулируеться ниже 11,7 В

Ответить

admin (27.09.2019)

Напишите, пожалуйста, нам на почту описание подключения.

Ответить

Евгений (20.05.2019)

Брал для запитки светодиодной подсветки в авто. При преобразовании с 13В до 5В на выходе не дает больше 1.5А. При повышении потребляемой мощности нагрузки напряжение не проседает. Некоторые экземпляры преобразователей при повышении потребляемой мощности нагрузки могу слегка увеличивать напряжение на выходе, для примера 4.8В при 2-3 Ватах, при увеличении нагрузки до 10 Ват - конвертер выдает 5.02 В, но повторюсь это не все так себя ведут. В целом отличный преобразователь с так такими габаритами и ценой.

Ответить

Муркалов Александр (27.04.2019)

Конвертер рабочий, доставлен быстро. Настраивать аккуратно.

Ответить

Игорь (27.04.2019)

Модули рабочие, маркировка на чипах присутствует - MP1584. Отправили быстро, спасибо.

Ответить

Олег_К (17.04.2019)

Добавил букву к своему имени, а то вижу еще один Олег активно участвует в обсуждениях. Я к чему, попался мне точно такой модуль, покупал не в АРДУИНО, все навесные элементы как на фото, но также не подключен диод шотки. Но преобразователь как ни странно работал, хотя ток нагрузки не держал. Когда я прошелся щупом осциллографа по ножкам микросхемы, то не увидел ни одного импульса. Из этого следует, что установлена микросхема обычного параметрического регулируемого стабилизатора. Ох уж эти китайцы!

Ответить

Олег (15.04.2019)

Я тоже покупал несколько таки преобразователей и половина из них не рабочие. Так как они не греются и не потребляют ток, я решил разобраться почему они не работают.Первое что я определил, что не рабочие микросхемы затерты и на них нет наименования. Посмотрев даташиты этой серии по цоколёвке это МР1580. Второе - ни где не припаян диод шотки, на плате есть перемычка. И последнее, с такими номиналами как на плате этот преобразователь не может работать в таких широких пределах. Это в первую очередь касается индуктивности. Поставив перемычку на диод, я стал медленно вращать резистор и добился необходимых мне 4.2 В. Но когда я отключил питание и вновь подключил, то уже необходимого мне напряжения не было. Под нагрузкой преобразователь работал. Но это не выход. С этими номиналами он может работать до 3.3 В. Смотрите даташит, для большего напряжения и тока необходимы индуктивности 22мкГ для 5 В. Так что при покупке будьте внимательны. Если микросхема затерта, то лучше не брать.

Ответить

admin (15.04.2019)

Пришлите, пожалуйста, фото преобразователя нам на почту.

Ответить

Олег (29.03.2019)

Для питания модуля GSM800L (2А) не подошел. Сильно грелся, а сам модуль все время терял сеть. Через неделю вообще вышел из строя, выдает 1.5В и ни на какие подстройки не реагирует. На XL0015 все заработало как часы. В общем для GSM800L использовать не стоит.

Ответить

Олег (15.04.2019)

И не подойдет, так как это не та микросхема которая указана, а МР1580. А по даташиту на нее там другие номиналы. Гребаные Китайцы, и тут хотят нас поиметь. Пусть это копейки, но в составе скажем с каким-то модулем критичным к напряжениям и току это неприятный сюрприз.И зачем затирать наименование микросхем?

Ответить

Владимир (19.03.2019)

Добрый день!
Хочу переделать питание налобного фонаря с 3хААА батареек на питание от повербанка, то есть я смогу с 5в понизить до 3,7в с этим конвертером ?
Заранее спасибо!

Ответить

admin (19.03.2019)

Да, сможете понизить напряжение этим преобразователем.

Ответить

Шагай Андрій Іванович (01.03.2019)

Все працює. Використовую як джерело живлення 5 В для arduino nano від автомобільної мережі.

Ответить

Кирилл (14.02.2019)

Один из трёх пришел нерабочий - 3.4в выдает в не зависимости от регулировки. Остальные два - ок. С завода настроены на 14.4в примерно.

Ответить

admin (16.02.2019)

В следующем заказе компенсируем его стоимость.

Ответить

Віталій (24.12.2018)

Один з двох щойно отриманих конвертерів "порадував" через 3 хв. після включення - почав видавати стабільні 4в, на обороти резистора не реагує, й до всього спалив теж щойно отриману ESP8266MOD, вона від 4в одразу зомліла...

Ответить

admin (24.12.2018)

От 4В ESP8266 сразу из строя не выходит. Напишите нам на почту - выясним в чем причина такого поведения преобразователей.

Ответить

SAV_000 (22.06.2019)

Тоже стабильные 4 вольта(несмотря на регулировку) на выходе и греется.

Ответить

admin (24.06.2019)

Напишите нам на почту - будем разбираться...

Ответить

Віталій (24.12.2018)

Один з двох щойно отриманих конвертерів "порадував" через 3 хв після включення - почав видавати стабільні 4в, й

Ответить

Игорь (20.12.2018)

Конвертер отличный, работает без отказно.

Ответить

Юджин (02.11.2018)

Нужно запитать GSM модуль M590E, этот конвертер сгодиться?

Ответить

admin (02.11.2018)

Да, годится.

Ответить

Игорь (01.10.2018)

Исправьте в описании:
"максимальной мощностью 3 А" на "максимальным током 3 А"

Ответить

admin (03.10.2018)

Исправили

Ответить

Беккер Михаил (13.07.2018)

Прислали быстро. Конвертер работает как нужно.

Ответить

Александр Попович (04.06.2018)

Конвертер работает! Спасибо магазину за приятное обслуживание.

Ответить

Андрей (07.05.2018)

Прекрасный надежный преобразователь, всем рекомендую. Естесственно, перед подключением Ардуино, тестером нужно настроить необходимое выходное напряжение. Питает самоделки от 12В.

Ответить

Заяць Рогстислав (14.04.2018)

Чудова якість і надійність. В автомобілі вже використовую 3 шт. - з 12 до 5 В практично не нагрівається

Ответить

Пономаренко Валерий (31.03.2018)

Очень компактный. Рекомендую!

Ответить

Василь (25.02.2018)

Підскажіть будь ласка є 30-32 вольта треба запитати 12 вольтне реле і нано згорить?

Ответить

admin (26.02.2018)

Лучше использовать преобразователь https://arduino.ua/prod650-DC-DC-ponijaushhii-konverter-c-4-5-60V-do-3-35V

Ответить

Остащенко Александр (06.06.2017)

...поддерживаю положительные отзывы о конвертере . 7803 в корпусе ТО220 сильно грелась , поставил этого жучка и решил проблемму - вообще еле тёплый .

Ответить

Виталий (26.09.2015)

Припаял разъемы все работает.
На малых токах проблем нет. Выходное напряжение без нагрузки регулируется практически от 0 и до входного.

На выходном токе 1А жутко греется. На долго не оставлял, не знаю сгорит или будет по совместительству печкой работать. Не знаю это на всем диапазоне напряжений будет или нет, я пробовал С 15В понижать до 3В - 8В.

Ответить

admin (28.09.2015)

Проверяли с источником 12В понижение до 5В. При токе в 1А едва теплый.

Ответить

Сергей (25.09.2015)

Брал для организации питания Одроида ХU4 от штатного акума на дроне Ирис+ (3ДР). Все получилось замечательно. Питание плавно настраивается.

Ответить

Юра Оленич (07.02.2015)

Конвертер отличный, работает без отказно. Единственное нуждается в аккуратной настройке резистора.

Ответить

Олег (01.07.2014)

Шикарная штука! Буду брать их для всех своих проектов.
Единственный замеченный недостаток - расстояние между отверстиями контактов по длинной стороне оказалось не кратным стандартному шагу 1.25, в итоге был впаян несколько кривовато. Возможно это глюк отельной партии, куплю еще - проверю.

Ответить

адепт (13.05.2014)

Брал этот конвертер для питания платы на Hackberry. Отлично работает, ничего не греется. Смотрел осцилографом выходное напряжение - всплески отсутствуют. Что замечено - очень маленький ход подстроечного резистора, аккуратней настраивайте и желательно без нагрузки - можно пустить в нагрузку напряжения больше чем надо.

Ответить
