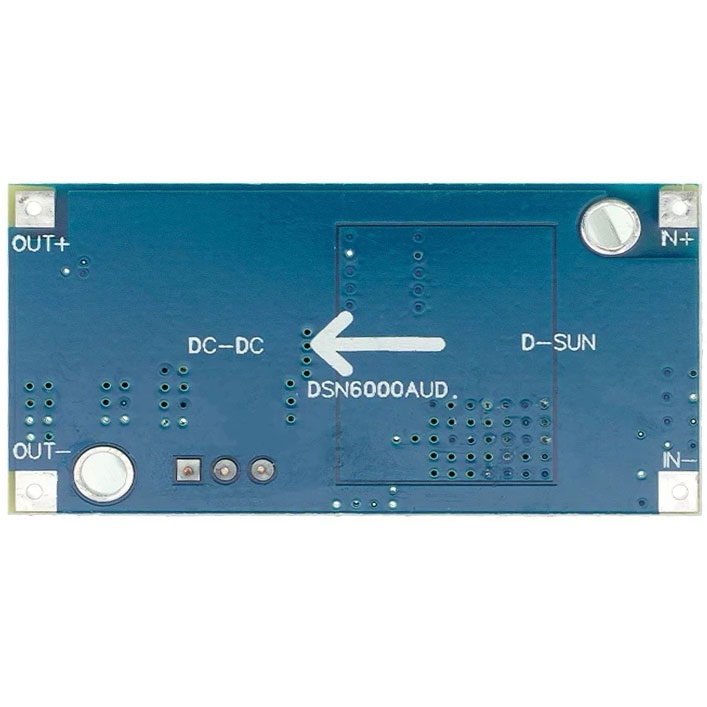

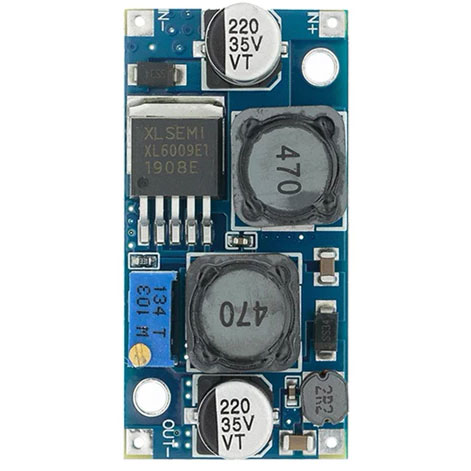

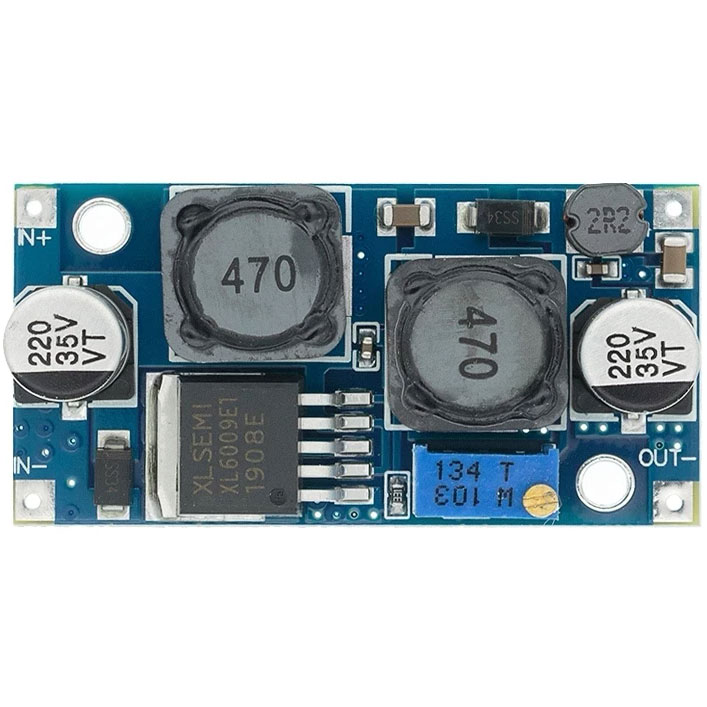

Преобразователь понижающий/повышающий 5-32В 20Вт на XL6009

код: AOC740
Преобразователь понижающий/повышающий 5-32В 20Вт на XL6009
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
67 грн с НДС
Оптовые цены:
от 20 шт. 60 грн
от 50 шт. 54 грн

в наличии



Купить в один клик

9
голосовать
Нашли дешевле?
  • Преобразователь понижающий/повышающий 5-32В 20Вт на XL6009
  • Преобразователь понижающий/повышающий 5-32В 20Вт на XL6009
  • Описание
  • Отзывы (26)
  • Задать вопрос

Мощный двунаправленный (Step-Up/Down DC-DC) регулируемый преобразователь DC-DC XL6009 с максимальным током до 4 А. Регулировка осуществляется подстроечным резистором, расположенным на плате.

Особенностью преобразователя XL6009 Step-Up/Down DC-DC является возможность преобразования напряжения как вверх, так и вниз. Позволяет получить стабильное напряжение от аккумуляторов, как разряженных, так и заряженных до максимума.

В зависимости от нагрузки входное напряжение должно быть не менее половины от выходного. Перед первым включением поверните винт переменного резистора на несколько оборотов против часовой стрелки!

Характеристики:

  • Тип преобразователя: понижающий-повышающий
  • Микросхема: XL6009
  • Входное напряжение: 5 - 32 В
  • Выходное напряжение: 1.5 - 35 В
  • Максимальный ток нагрузки: 4 А (рекомендуется: 1-2 A)
  • Частота преобразователя: 400 кГц
  • КПД: до 94% (макс.)
  • Пульсации вых.напряжения: менее 100 мВ (при токе 1 А)
  • Рабочая температура: -20°C до +70 °C
  • Размеры: 53 x 26 x 14 мм

Отзывы покупателей про Преобразователь понижающий/повышающий 5-32В 20Вт на XL6009

Сергій (24.10.2024)

Опис товару в перемішку з описом від XL6019...
То скільки ампер ця плата переварює?

Ответить

admin (25.10.2024)

Дякуємо за зауваження - опис актуалізуємо. Зазвичай не більше 3А по входу або по виходу.

Ответить

Олег (03.08.2024)

Настроен на понижение с 24 на 10 вольт. Если на выходных контактах в 10 вольт кратковременно будет подано 24 вольта (с соблюдением полярности), будут последствия? Спасибо

Ответить

admin (05.08.2024)

Теоретично нічого критичного.

Ответить

Юрій (29.06.2024)

Замовив два модулі. Заживив від лабораторника, виставив на виході 12v, на вихід включив навантаження. Як тільки на вході напруга менше 10.5v - модуль відрубається. При навантаженні 1a модуль відрубається. От такі модулі.

Ответить

Іван (19.06.2024)

При огляді плати помітив що індуктивність 2R2 зламана (відломався сердечник від основи). Можливо зломалась в дорозі, так як забирав я самовивозом.

Ответить

admin (19.06.2024)

Доброго дня. Якщо Вам прийшов пошкоджений товар напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

Олександр (29.05.2024)

Все працює. На 1А трішки теплий. Регулюється нормально.
Сервіс дуже добре.

Ответить

Evgen (11.02.2024)

Все норм
Беру не в первый раз
при входных 11-14в 12В стабильно выдает то 1-1.5а

Ответить

Николай (05.02.2024)

Преобразователь проработал около часа, формируя 5В и примерно 1А из 24В и вышел из строя. Весьма прискорбный факт, учитывая, что стоял он в ретрансляторе для ФПВ. К счастью, вышел из строя не во время полета, потери ФПВ не произошло. Очень надеюсь, что всё оборудование, которое он питал, уцелело.

Ответить

admin (06.02.2024)

Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

Олексій (02.09.2023)

Доброго всім здоров''я!
Скажіть, будь ласка, чи можна цей модуль використовувати як стабілізатор на 12В при живленні від автомобільного акумулятора? Чи на виході напруга буде просідати разом з її просіданням на вході?

Ответить

admin (04.09.2023)

Так, можна. На виході будуть стабільні 12 В.

Ответить

Максим (30.04.2023)

Ну что сказать. Вполне работает, хотя 5V входного ему сугубо противопоказано.

При 5V на входе, ~5V на выходе и с тестовой 47-омной нагрузкой сразу по включению чип начинает немилосердно греться. По мере прогрева выходное напряжение убегает более чем на 0.5 V, причем в плюс.
Видимо, ключу для полного открытия 5 мало.

При 12V на входе таких чудес нет.

"Вниз" выходное под нагрузкой вполне скручивается до 1.6V при 12V на входе. Забавно наблюдать как в районе 3.3V гаснет индикаторный светодиод.

Схемотехника практически референсная, но не без жлобства -
связанные индуктивности 47uH заменены на раздельные, то есть фактически в 2 раза меньше. И вот крайне сомневаюсь что тот проходной силовой кондёр имеет рекомендованную емкость в 22uF. Вероятно из-за этого на выходе впендюрен бонусный фильтр, сгладить высокие пульсации.
Ну и разводка платы у меня вызывает некоторые вопросы.

Пайка платы - без замечаний.

Отдельный луч недоброты за вусмерть впаянную к питанию ногу EN. В отличии от платы на 6019 без возни с отпайкой вкл/выкл этой не поуправляешь.

Будем смотреть дальше.

Ответить

Максим (14.05.2023)

Подключил осциллограф, частота преобразователя не даташитные 400-480кГц, а ~180-200кГц, как у XL6019. Забавно.

На сайте производителя такого чипа уже нет, только 6019..

Ответить

Максим (14.05.2023)

А так - при входном 12V работа стабильная в широком диапазоне выходного, от 1.6 до 18+V.
Звенит, конечно, при закрытии диода на всю ивановскую.
Но это родимое пятно всех SEPIC-ов, как и нелюбовь к слабой нагрузке.

Ответить

Павло (07.01.2023)

Два взяв, обидва працюють. Мені дуже подобаються. Напруга на виході за місяць роботи не змінилася навіть на одну соту вольта. Магазин і взагалі на відмінно - швидко і недорого.

Ответить

Савлушин Дмитро (05.01.2023)

заказав дві, відправили через день, гарно запаковані, затестив, обидві працюють, ставлю вподобайку

Ответить

Роман (22.12.2022)

Взяв пару, перший налаштував як треба, підключив 2й - одразу пішов дим з діоду на вході (+ / - все ок). Ну думаю, що втрачати нічого вже та й випаяв його. Знов підключив - все працює, налаштовується.
Які наслідки можуть бути?
Маю на увазі 1й від входу діод біля кондеру. Живиться від 12в акума.

Ответить

Александр (30.12.2022)

Я думаю діод на вході то захист від неправильного підключення живлення. Все буде добре доки полярність правильна.

Ответить

Роман (04.01.2023)

так, без діоду працює не вимикаючись майже 2 тижні - тримає свіч та роутер (400мА).

Ответить

Максим (30.04.2023)

Тот диод на входе крайне странный зверь - при переполюсовке коротит + и - входного. Типа "защита" видимо, в призрачной надежде что источник внешнего будет с защитой от КЗ и отключится.
Для нормальной работы схемы не нужен.

Ответить

Александр (17.12.2022)

А можно ли запараллелить несколько таких модулей для получения большего тока/меньшего нагрева? или возможны неожиданные последствия?

Ответить

admin (19.12.2022)

Обязательно возможны.) Для указанного Вами способа подключения существуют синхронные преобразователи.

Ответить

Сергей (18.11.2022)

за фактом приїхали з одним дроселем і максимум, що вдалося прогнати це на вході 5В 1.3А -> 12В (навантаження має бути 14.4 Вт). ну і нагрівання за пару хвилин що пальцям гаряче

Ответить

Дудаш Олег Дмитрович (01.10.2021)

Сервіс на вищому рівні. Все якісно і вчасно.
Дякую.

Ответить
