Модуль АЦП 24-Bit ADC NAU7802 Qwiic

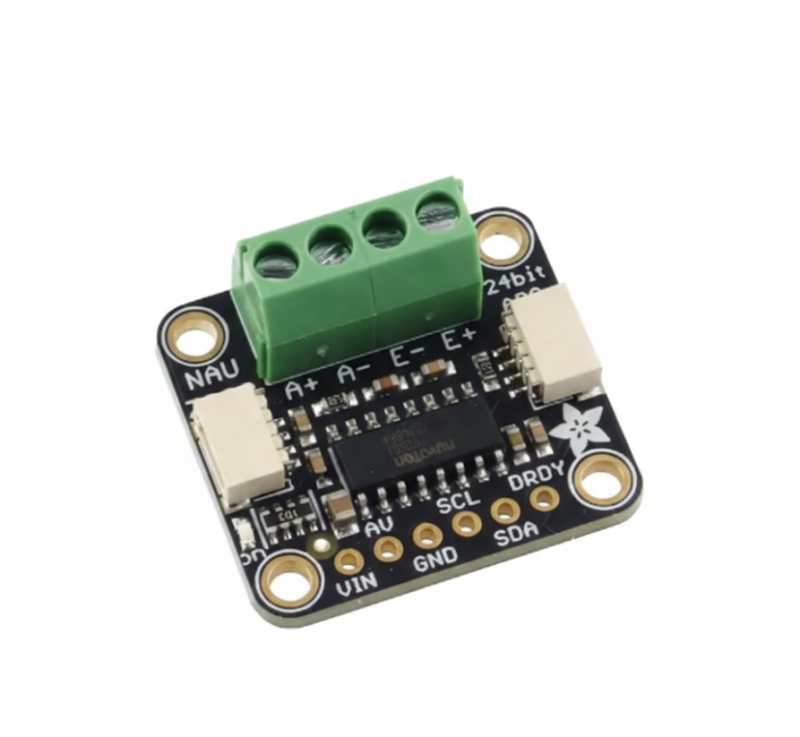

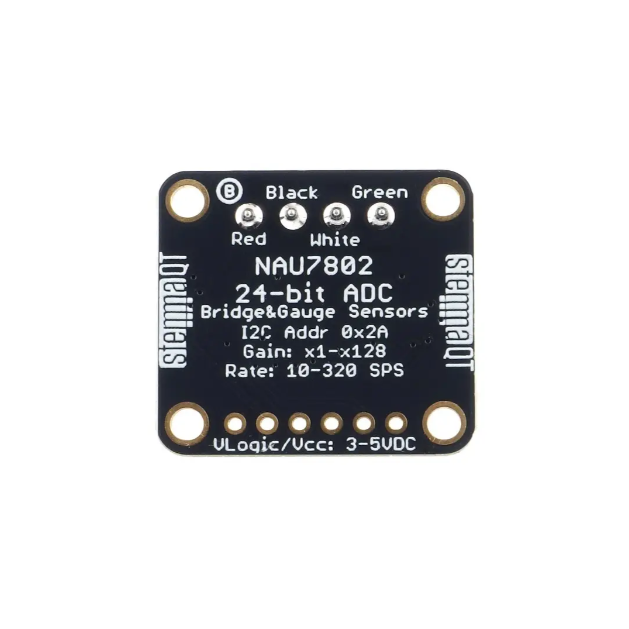

NAU7802 содержит 24-битный дифференциальный АЦП сверхвысокого разрешения с дополнительной схемой усиления и калибровки, что делает его идеальным решением для измерения параметров тензодатчиков/датчиков нагрузки или других датчиков, имеющих четыре провода, соединенных в мостовую схему Уитстона. Каждый модуль расширения поставляется с микросхемой АЦП NAU7802, а также вспомогательной схемой и 4 клеммными колодками, которые можно использовать для подключения 4-проводного датчика.

Контакт E- подключается к земле (часто это черный провод), контакт E+ подключается к генерируемому напряжению от NAU7802, которое может быть настроено в диапазоне от 2.4 В до 4.0 В для обеспечения стабильного положительного опорного напряжения (часто это красный провод).

Затем контакты A- и A+ подключаются к дифференциальным выходам моста. Например, при подключении к тензометрическому датчику это обычно белый и зеленый провода.

При скручивании и изгибании датчика незначительные изменения сопротивления преобразуются в мельчайшие изменения напряжения, которые могут быть считаны АЦП NAU для преобразования в измерения силы или массы. Для настройки и считывания данных с АЦП для быстрого взаимодействия можно использовать библиотеку CircuitPython/Python от CedarGrove. Обратите внимание, что этот датчик имеет фиксированный I2C-адрес. Если требуется подключить несколько датчиков к одной шине I2C, можно использовать дополнительный мультиплексор.

• Контакты питания:
  • VIN - это вывод питания. Для питания платы подайте на него тот же уровень мощности, что и логический уровень вашего микроконтроллера - например, для 3-вольтового микроконтроллера, такого как Feather M4, используйте 3 В, а для 5-вольтового микроконтроллера, такого как Arduino, используйте 5 В.
  • AV - это вывод AVDD. Это вывод аналогового питания, который может подавать напряжение от 2.4 В до 4.0 В.
  • GND - это общая земля для электропитания и логики.
• Логические контакты I2C:
  • SCL - контакт тактового сигнала I2C, подключается к линии тактового сигнала I2C вашего микроконтроллера. На этом контакте установлен подтягивающий резистор 10 кОм .
  • SDA - вывод данных I2C, подключается к линии данных I2C вашего микроконтроллера. На этом выводе установлен подтягивающий резистор 10 кОм .
  • STEMMA QT - эти разъемы позволяют подключаться к платам разработки с разъемами I2C STEMMA QT/ Qwiic или к другим устройствам с различными сопутствующими аксессуарами .
• Контакты клеммной колодки:
  • A+ - Подключен к VIN1P, который является неинвертирующим входом №1. Это дифференциальный выход моста.
  • A- - Подключено к VIN1N, который является инвертирующим входом №1. Это дифференциальный выход моста.
  • E+ - подключается к AVDD для генерации напряжения от NAU7802. Его можно настроить в диапазоне от 2.4 В до 4.0 В для получения стабильного положительного опорного напряжения.
  • E- - Подключено к общей земле.
• Выходной контакт готовности данных:
  • DRDY - вывод готовности данных. Он указывает на завершение преобразования и доступность новых данных для считывания.
• Светодиод питания
  • Индикатор питания - в левом нижнем углу, под разъемом STEMMA, на передней панели платы, расположен индикатор питания, обозначенный как «on» . Это зеленый светодиод.

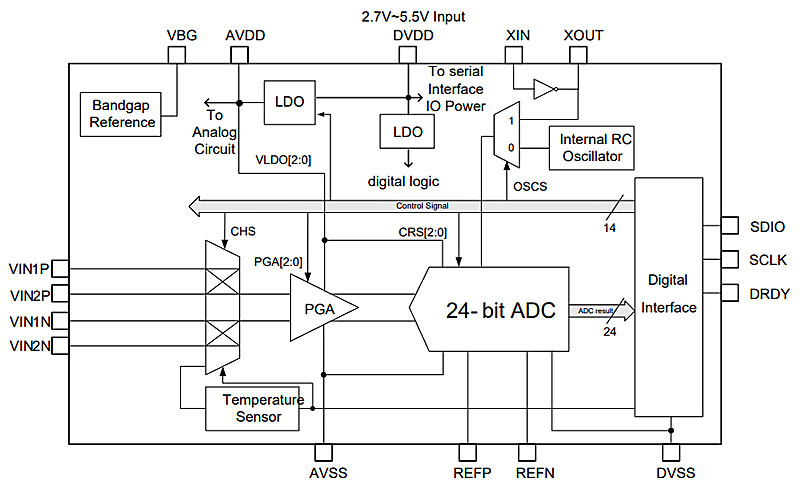

Структурная схема преобразователя:

Характеристики:

• Микросхема преобразователя: NAU7802
• Напряжение питания: от 2.7 В до 5.5 В
• Интерфейс: I2C
• Адрес устройства: 0x2A
• Размеры платы: 25.3 мм x 23.0 мм x 45 мм
• Вес: 2.3 г

Ссылки:

• Даташит
• Библиотека
