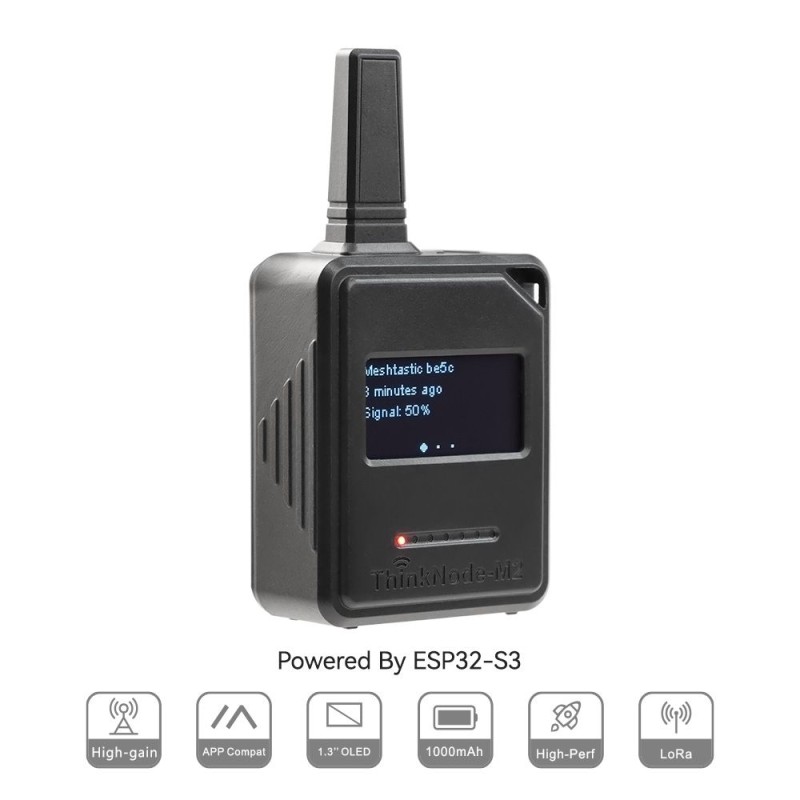

ThinkNode M2 Meshtastic (LoRa) трансивер на ESP32-S3 с 1.3” OLED дисплеем в корпусе

Elecrow ThinkNode-M2 - это высокопроизводительный приёмопередатчик сигнала LoRa. Он использует модуль ESP32-S3 в качестве основного процессора и поддерживает Bluetooth подключение. Пользователи могут легко настраивать и контролировать устройство с помощью своих мобильных телефонов. В M2 предустановлена прошивка Meshtastic и оснащён беспроводным чипом SX1262, который обеспечивает эффективную отправку и приём сигналов LoRa, обеспечивая надёжную и стабильную связь. Кроме того, M2 полностью совместим с официальным приложением Meshtastic . Пользователи могут использовать приложение для настройки параметров, обмена сообщениями, обмена картами и местоположением, мониторинга состояния сети, записи и экспорта данных, а также для создания пользовательских настроек.

Особенности:

• Приемопередатчик сигнала LoRa: Прошивка адаптируется к протоколу Meshtatic, что позволяет реализовать эффективную передачу и прием сигналов LoRa.
• 1.3-дюймовый OLED-дисплей: Просмотр данных и состояния устройства в режиме реального времени.
• Литиевый аккумулятор: Аккумулятор большой емкости 1000 мАч, может удовлетворить потребности длительного использования вне помещений.
• Поддержка глобальных диапазонов частот: Поддержка US915/EU868MHz и т. д.
• Готово к использованию: Заводская прошивка уже установлена и готова к использованию.
• Совместимо с приложением Meshtastic: Можно использовать приложение Meshtastic для настройки параметров устройства, управления информацией и т. д.

Устройство ThinkNode M2 Meshtastic - подключение без доступа к Интернету:

Elecrow ThinkNode-M2 - это высокопроизводительный приёмопередатчик сигнала LoRa. Он использует модуль ESP32-S3 в качестве основного процессора и поддерживает Bluetooth подключение. Пользователи могут легко настраивать и контролировать устройство с помощью своих мобильных телефонов. M2 предустановлен на прошивку Meshtastic и оснащён беспроводным чипом SX1262, который обеспечивает эффективную отправку и приём сигналов LoRa, обеспечивая надёжную и стабильную связь. Кроме того, M2 полностью совместим с официальным приложением Meshtastic . Пользователи могут использовать приложение для настройки параметров, обмена сообщениями, обмена картами и местоположением, мониторинга состояния сети, записи и экспорта данных, а также для создания пользовательских настроек.

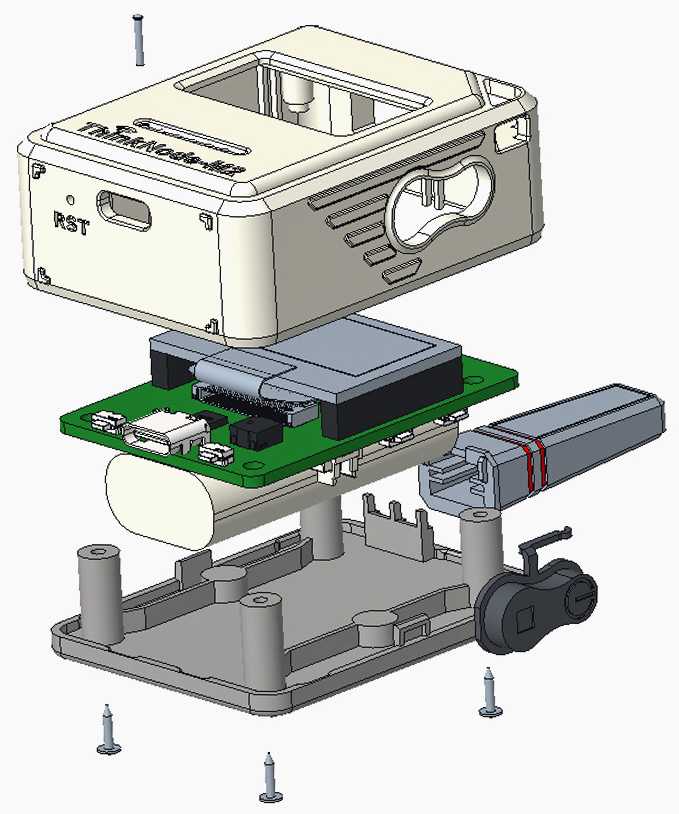

Встроенный 1.3-дюймовый OLED-дисплей отображает данные и состояние устройства в режиме реального времени, что удобно для пользователей. Встроенный аккумулятор ёмкостью 1000 мА·ч обеспечивает длительное использование вне помещений. Антенна LoRa поддерживает несколько частот для дополнительной оптимизации качества связи. Устройство имеет модульную конструкцию, что упрощает интеграцию и модификацию.

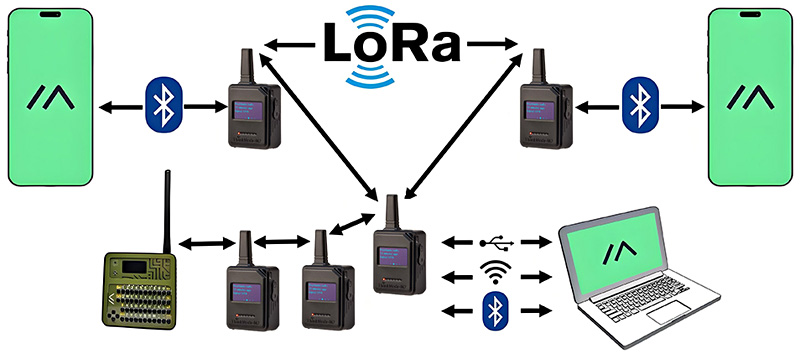

Благодаря интегрированной технологии связи LoRa, ThinkNode-M2 обеспечивает эффективное соединение и обмен данными между устройствами. Будь то в удаленных районах, где сотовая связь недоступна, или в чрезвычайных ситуациях, M2 может использоваться как независимое средство связи для обеспечения критически важной безопасности . Он также подходит для экономичных решений по обмену информацией, передаче и приему данных между сообществами, удовлетворяя различные потребности в коммуникации.

Собственная разработка компании Elecrow с эксклюзивным дизайном.

Характеристики:

• Главный процессор (модуль ESP32-S3):
  • ЦП/SoC: Оснащен высокопроизводительным 32-битным двухъядерным процессором Xtensa LX7 с тактовой частотой до 240 МГц.
  • Системная память: 512 КБ SRAM , 8 МБ PSRAM
  • Хранилище: 4M Flash, 384KB ROM
  • Прошивка: Прошивка Meshtastic полностью совместима, сигнал передается в режиме LoRa.
• Отображение:
  • Размер дисплея: 1.3 дюйма
  • Тип дисплея: OLED
  • Разрешение: 128 х 64
  • Микросхема драйвера: SSH1106
• Беспроводная связь:
  • Wi-Fi: Поддержка 802.11a/b/g/n, 2,4 ГГц
  • Bluetooth: Bluetooth с низким энергопотреблением и Bluetooth 5.0
  • LoRa: Трансивер LoRa SX1262, США 915 МГц / ЕС 868 МГц

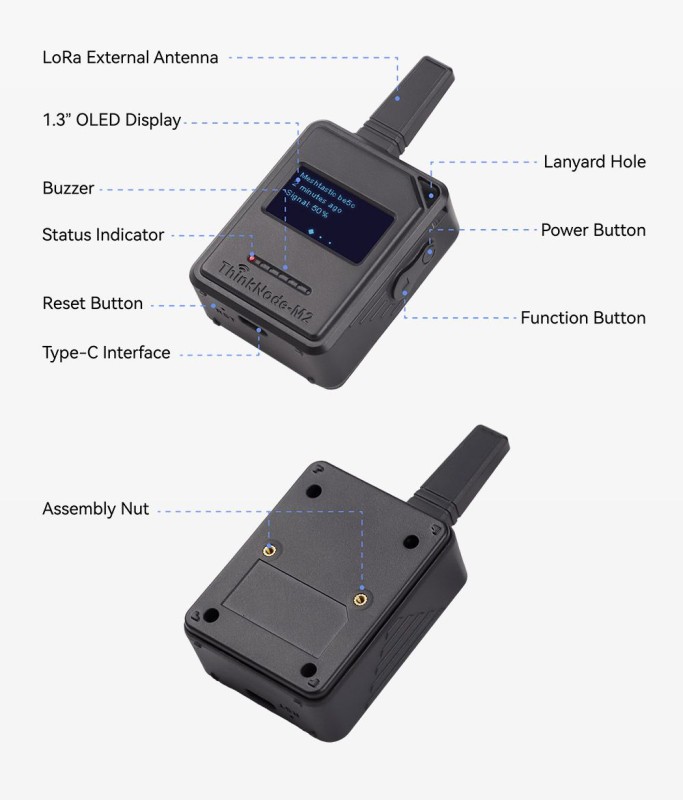

• Аппаратное обеспечение:

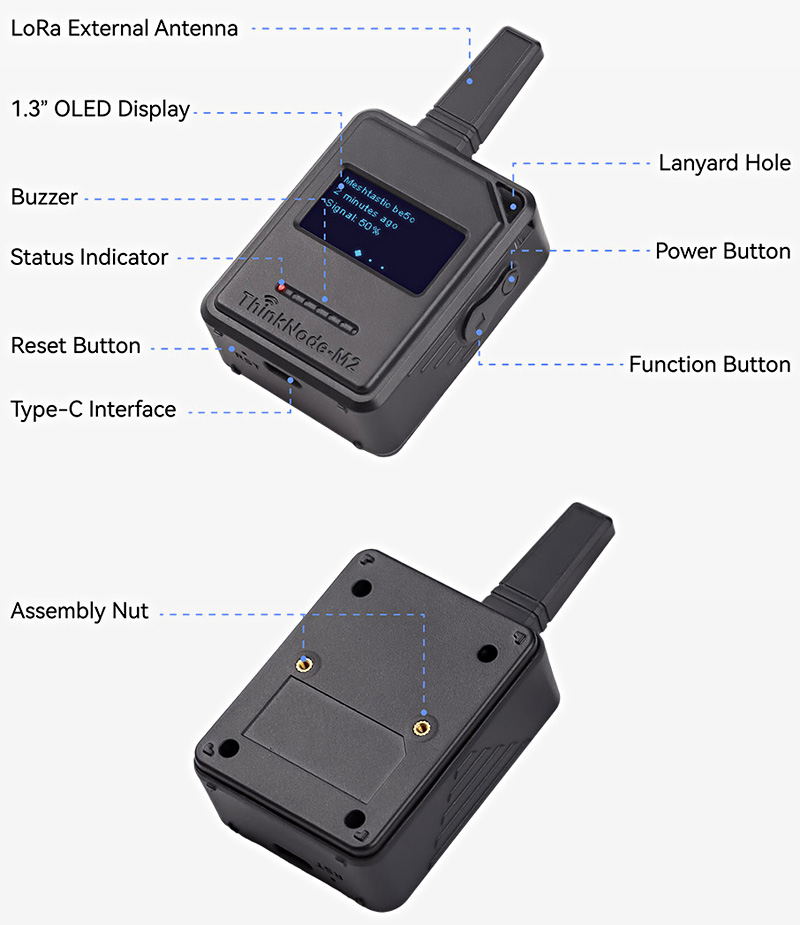

  • Интерфейсы: Интерфейс Type-C, разъем антенны IPEX (внутренний), разъем аккумулятора (внутренний)
  • Функции: ЖК-дисплей, USB 2.0, управление питанием PMU, USB-UART, зуммер, понижающий контур и т. д.
  • Кнопки: Кнопка питания, функциональная кнопка, кнопка сброса, кнопка загрузки
  • Светодиодный индикатор: Индикатор питания, индикатор зарядки
• Прочее:
  • Питание: 5 В/1 А, поддерживает питание от USB или литиевой батареи
  • Потребляемая мощность: Максимальное рабочее потребление энергии составляет около 217 мА, а низкое потребление энергии составляет около 136 мА (состояние выключенного экрана).
  • Рабочая температура: -10~50°С
  • Температура хранения: -20~60 °С
  • Относительная влажность: 10%-95%, при 40°C (без конденсата)

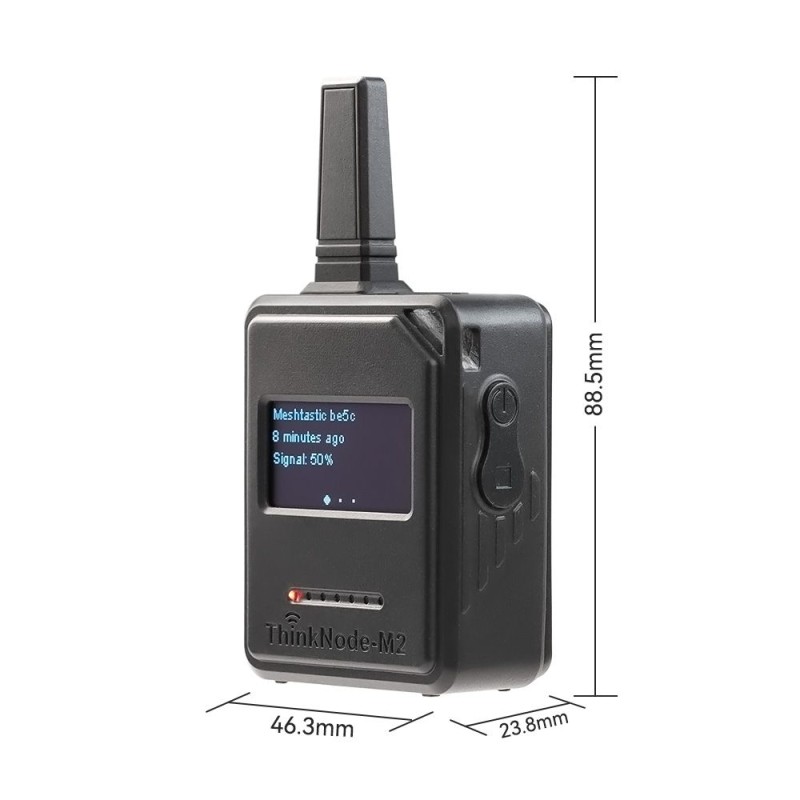

  • Размер: С чехлом: 88.4*46*23 мм
  • Без чехла: 51.5*37*9.5 мм
  • Материал корпуса: АБС-пластик
  • Вес нетто: 30 г (без футляра); 50 г (с футляром)

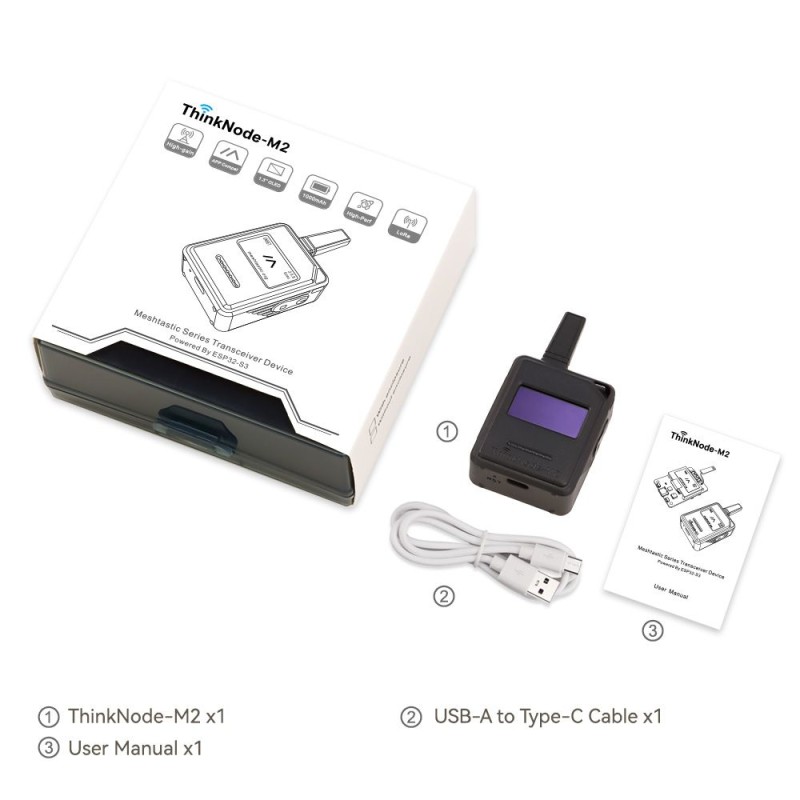

Комплектация:

• 1x приемопередающее устройство ThinkNode M2
• 1x кабель USB-A - Type-C
• 1x Руководство пользователя
