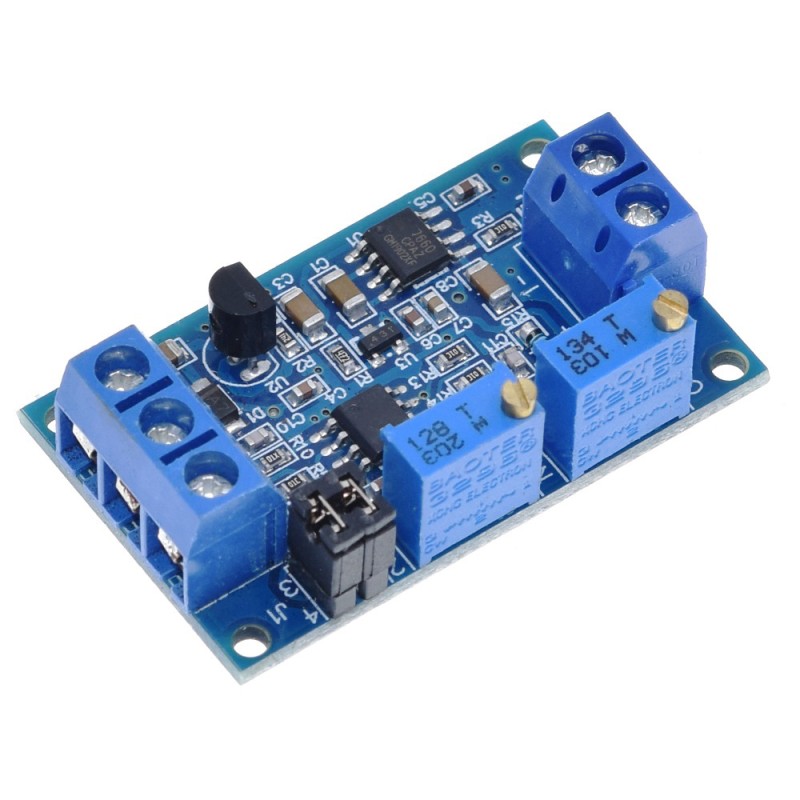

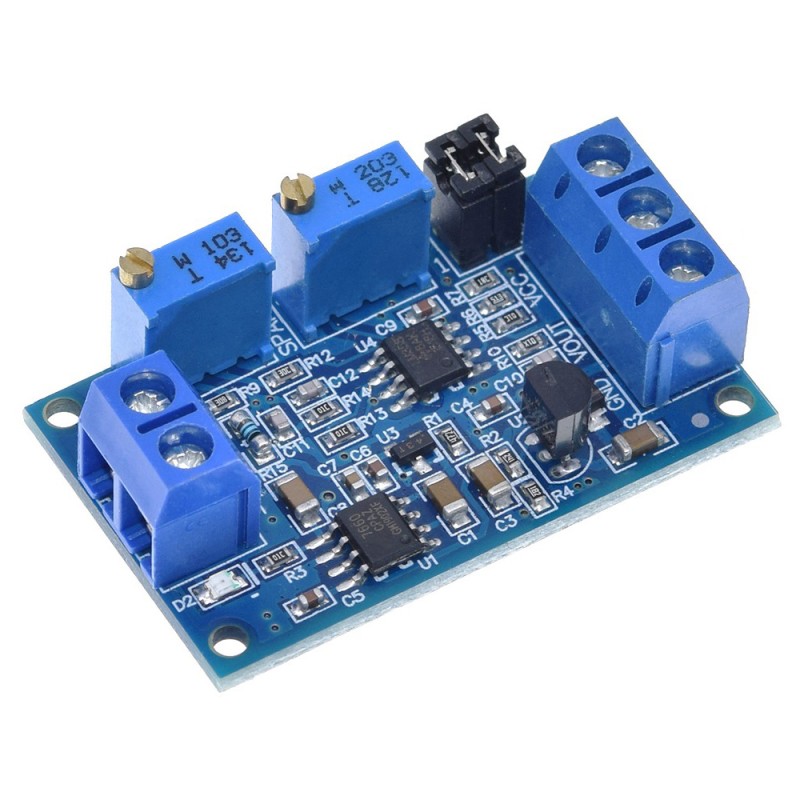

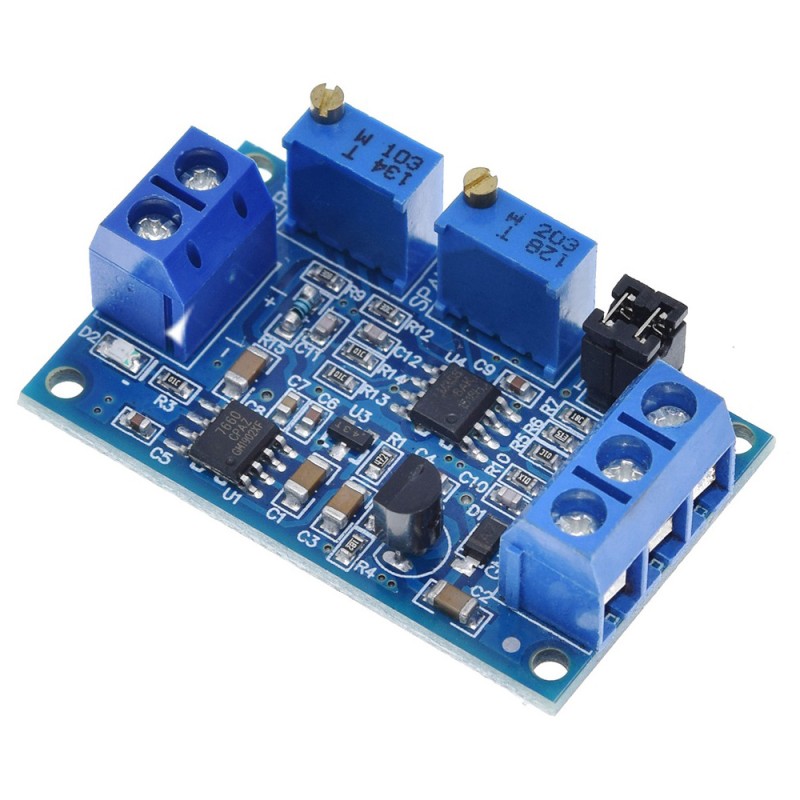

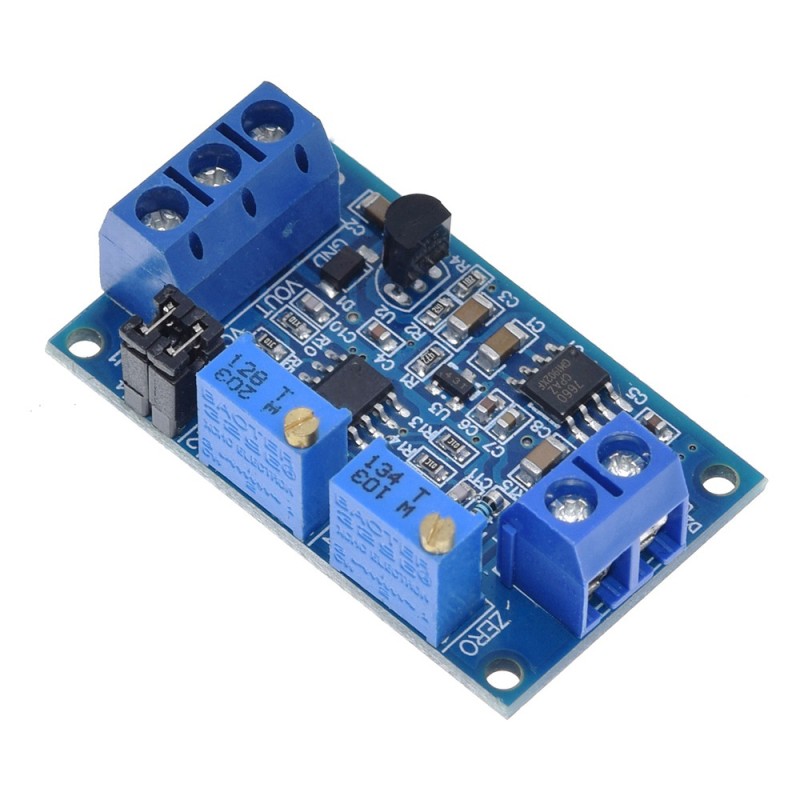

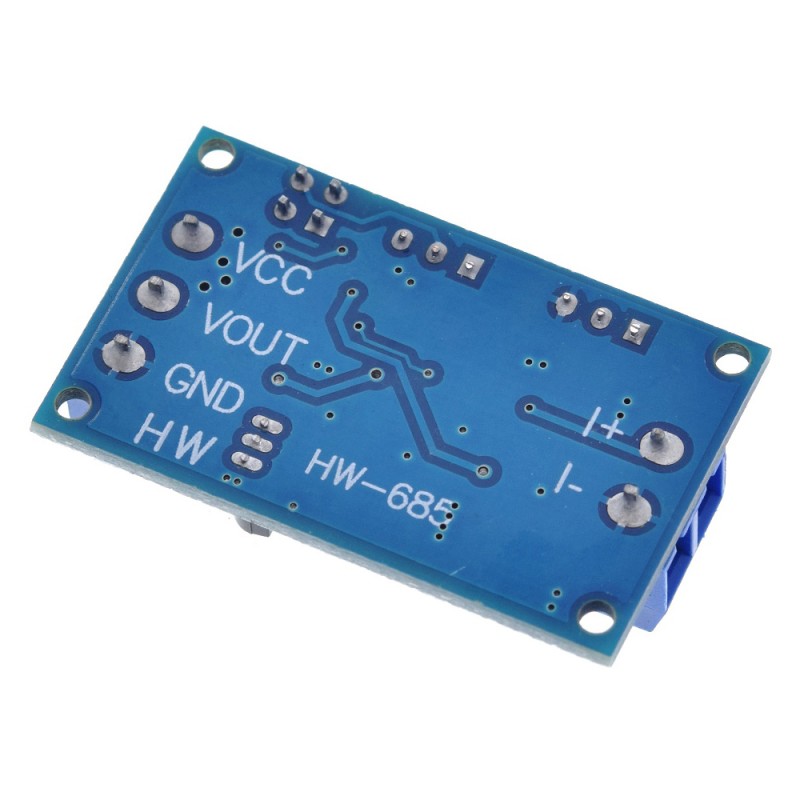

Преобразователь тока 4-20мА в напряжение 0–3.3В / 0–5В / 0–10В

Модуль предназначен для преобразования стандартных промышленных токовых сигналов 0–20 мА или 4–20 мА в аналоговое напряжение, удобное для измерения микроконтроллерами, АЦП и системами автоматизации. Используется для подключения датчиков давления, температуры, уровня жидкости, расходомеров и других промышленных датчиков с токовым выходом.

Передача информации в виде токовой петли 4–20 мА обеспечивает высокую помехоустойчивость и позволяет передавать сигнал на значительные расстояния без заметных потерь. Данный модуль преобразует токовый сигнал обратно в напряжение для дальнейшей обработки контроллером.

Если выбрано выходное напряжение 10В, то напряжение питания должно быть равно или больше 12В! На плате присутствует прецензионный резистор на котором замеряется падение напряжения. Настройка выходного напряжения задается джамперами располагающимися на плате.

Особенности:

• Поддержка входных сигналов 0–20 мА и 4–20 мА
• Выходное напряжение:
  • 0–3.3 В
  • 0–5 В
  • 0–10 В
• Переключение диапазонов с помощью джамперов
• Регулировка нуля (ZERO) и диапазона (SPAN)
• Широкий диапазон питания: 7–36 В DC
• Защита от переполюсовки питания
• Высокая линейность и стабильность работы
• Прецизионные резисторы с минимальным температурным дрейфом
• Подходит для промышленных систем управления и мониторинга

Варианты установки джамперов:

ON — перемычка установлена (контакты замкнуты)
OFF — перемычка снята (контакты разомкнуты)

Примечание: диапазоны 0–2.5 В и 0–5 В используют одинаковое положение джамперов. Необходимый диапазон устанавливается дополнительной подстройкой потенциометров ZERO и SPAN. Именно поэтому в инструкции производителя эти режимы имеют одинаковую конфигурацию перемычек.

Для точной настройки значения тока от 4мА до 20 мА в напряжение, следует подобрать значения двух потенциометров, которые соответствуют нулевому (потенциометр ZERO) и максимальному (потенциометр SPAN) значению тока на входе. При максимальном входном токе в 20мА, нужно настроить потенциометр SPAN, таким образом чтобы минимальное значение напряжение на выходе составляло 2.5В. При минимальном значении входного тока (0-4мА), нужно настроить потенциометр ZERO максимально в минимальное значение.

Не рекомендуется устанавливать значение 0В при минимальном токе 4мА, поскольку в этом случае микроконтроллер не сможет определить оборван ли кабель к датчику или он действительно показывает минимальные значения!

Технические харак​теристики:

• Входной сигнал: 0–20 мА / 4–20 мА
• Выходной сигнал: 0–3.3 В, 0–5 В, 0–10 В
• Напряжение питания: 7–36 В DC
• Для выхода 0–10 В требуется питание более 12 В
• Настройка выходного диапазона перемычками
• Регулировка параметров потенциометрами ZERO и SPAN
• Размер платы: компактное исполнение для монтажа в устройства

Области применени​я:

• Системы промышленной автоматизации
• PLC и контроллеры
• Arduino, ESP32, STM32, Raspberry Pi
• Системы сбора данных
• Контроль технологических процессов
• Подключение промышленных датчиков с интерфейсом 4–20 мА
