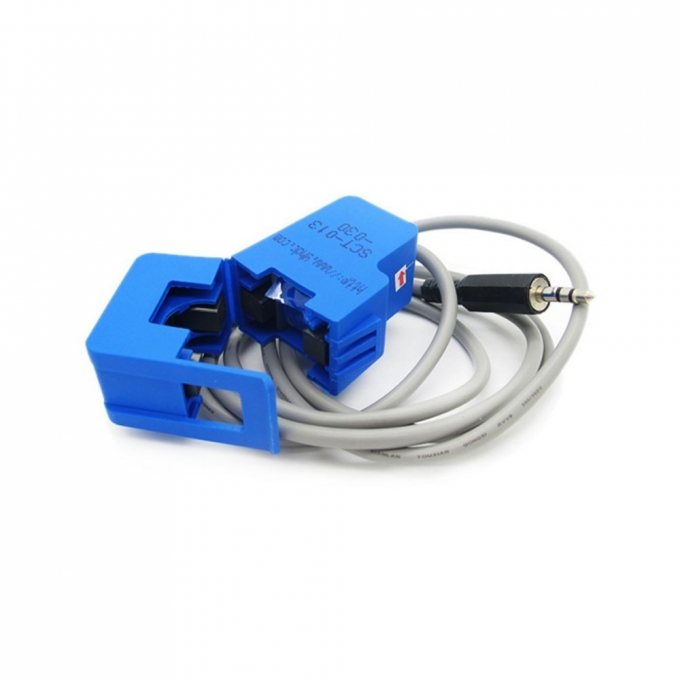

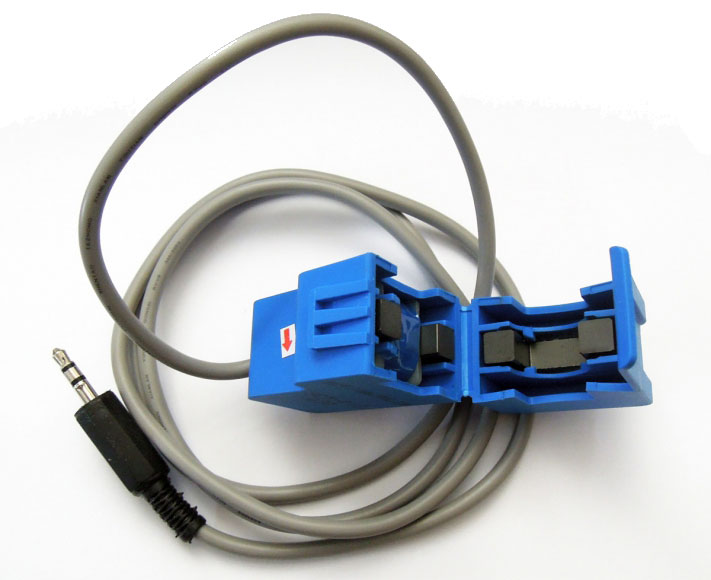

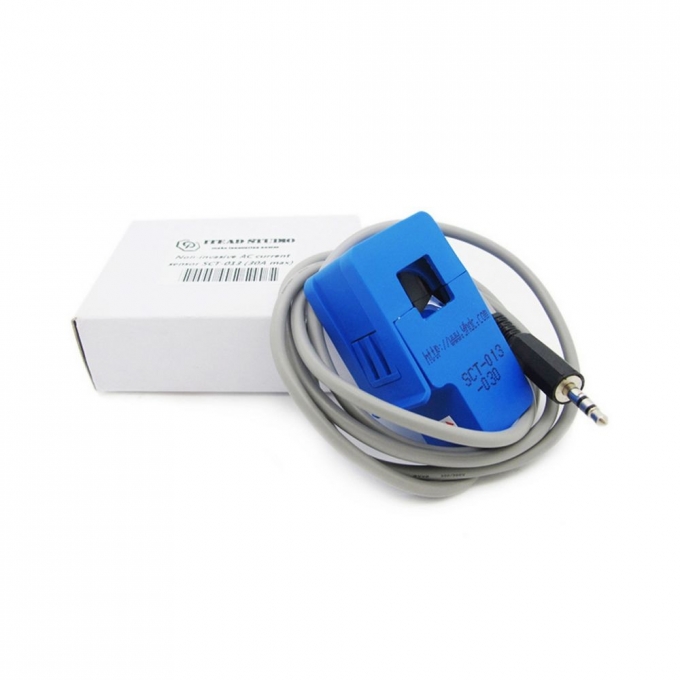

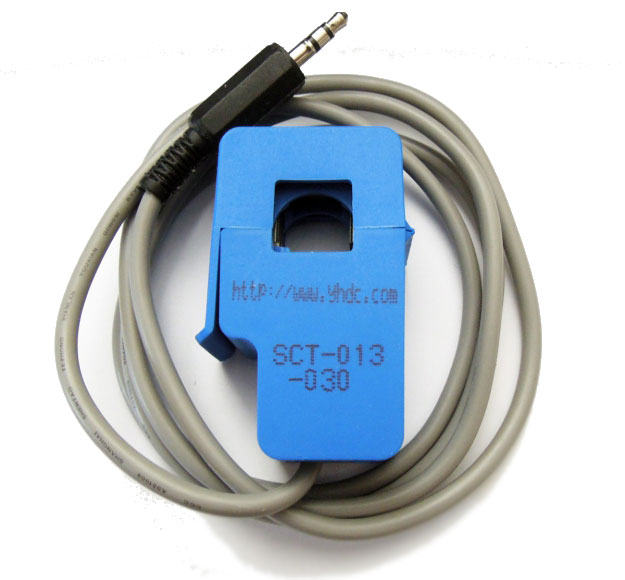

Неинвазивный датчик переменного тока SCT-013-030 (30A)

код: DAT119

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
269 грн с НДС

ожидается

Сообщить
179
голосовать
  • Неинвазивный датчик переменного тока SCT-013-030  (30A)
  • Неинвазивный датчик переменного тока SCT-013-030  (30A)
  • Неинвазивный датчик переменного тока SCT-013-030  (30A)
  • Неинвазивный датчик переменного тока SCT-013-030  (30A)
  • Неинвазивный датчик переменного тока SCT-013-030  (30A)
  • Описание
  • Отзывы (16)
  • Задать вопрос

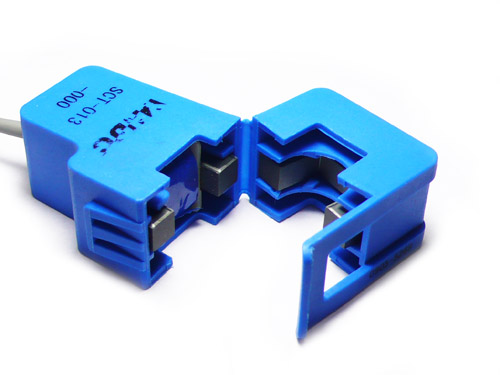

Датчик тока SCT-013-000 позволяет измерять силу тока (до 30А) проходящую по проводам без прямого подключения к ним (провод заключается в магнитный сердечник датчика). С помощью этого датчика можно измерить действительный уровень используемой различными приборами электроэнергии, строить системы оповещения о включенной нагрузке и прочее.

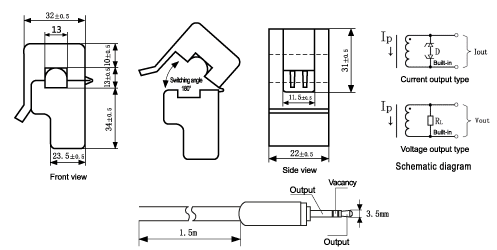

Характеристики:

  • предел измеряемого тока: 30 А
  • вых.напряжение: 1.0 В / 30 А
  • нелинейность: +/- 1%
  • кабель с контактом mini-jack: 1.5 м
  • материал сердечника: феррит

Ссылки:

Отзывы покупателей про Неинвазивный датчик переменного тока SCT-013-030 (30A)

Артем (23.11.2020)

Надо расставить точки для данного датчика и датчика на 100А.
1. Данный датчик нельзя подключить на прямую к аналоговому входу Arduino или Esp32. Необходимо собрать/спаять схему через которую произвести подключение.
2. Библиотека "EmonLib.h" не обновлялась 4 года. Библиотека рабочая, но измерение не возможно если вы используете прерывания. Только в основном цикле, без сторонних задержек.
3. Вам понадобятся дополнительно токовые клещи или универсальный датчик тока что бы подобрать поправочные коэффициенты для измерений в коде. Эти коэффициенты динамичны. То-есть на пределах 1-10 ампер у вас будет один коэффициент, на пределах 10-30 - другой, что бы все соответствовало действительности.

Ответить

Рувим (01.05.2019)

Хочу подключить такой к ардуино но как я понимаю это просто трансформатор тока, какой модуль может оцифровывать значения?

Ответить

admin (07.05.2019)

Данный датчик предполагает подключение к аналоговому входу любого микроконтроллера Arduino. В описании товара есть ссылки на схему подключения и пример проекта(измеритель мощности).

Ответить

Александр (12.04.2019)

Можно ли измерить напряжение, кроме тока переменного?
Как вывести результаты измерений в текстовый файл?

Ответить

admin (12.04.2019)

Данный датчик реагирует только на переменный ток.

Ответить

Алексей (10.02.2019)

С библиотекой Emonlib работает, про при этом если хочется еще что-то делать в программе, то нереально, одни тормоза. Прекрасно подходит библиотека от ACS712 с небольшими изменениями в самом скетче

#include "ACS712.h"
ACS712 sensor(ACS712_30A, A0);

unsigned long timeM = millis();

void setup() {
Serial.begin(9600);
sensor.setZeroPoint(515);
}

void loop() {

if (millis()-timeM>=1000) {
timeM = millis();
float U = 230;
float I = sensor.getCurrentAC(50) * 2;
float P = U * I;
Serial.println(String("I = ") + I + " A");
Serial.println(String("P = ") + P + " Watts");
}


if (digitalRead(2)==LOW) {
digitalWrite(3, HIGH);
} else {
digitalWrite(3, LOW);
}
}

Ответить

Oleg (13.07.2016)

какая точность измерений и какой минимальный ток он может измерить?

Ответить

admin (14.07.2016)

Точность измерения тока определяется чувствительностью схемы к которой он подключен.

Ответить

Сергей (16.10.2015)

А у вас в магазине есть разьем под этот джек чтобы этот датчик было легко подключать к схеме ардуинки?

Ответить

admin (16.10.2015)

К сожалению пока нет.

Ответить

Коля (20.08.2015)

а 4-20мА он считает ?

Ответить

admin (20.08.2015)

Думаем, что нет.

Ответить

Сергей (03.09.2015)

Коля, дорогой, 4...20 мА - это постоянного тока. Есть датчики с токовым выходом 4...20 мА и напряжением 0...10 В, тоже постоянного.

Ответить

Сергей С. (28.10.2016)

Токовую петлю 4-20 мА можно считать или АЦП или "по-простому" как падение напряжения на резисторе 220 Ом.

Ответить

Борька (11.07.2014)

Насколько понимаю, этот датчик можно использовать для тока 220V DC?

Ответить

admin (11.07.2014)

Переменное напряжение 220В

Ответить
