Плата разработчика OpenEP4CE6-C Package A для ALTERA EP4CE6 от Waveshare

Плата разработчика OpenEP4CE6-C FPGA, разработанная для серии Altera Cyclone IV, оснащена ПЛИС EP4CE6 на борту и легко интегрирует различные стандартные интерфейсы. Главное отличие FPGA от микроконтроллеров - одновременная и независимая работа всех встроенных элементов на максимальной частоте матрицы.

Код производителя: 6715, OpenEP4CE6-C Package A

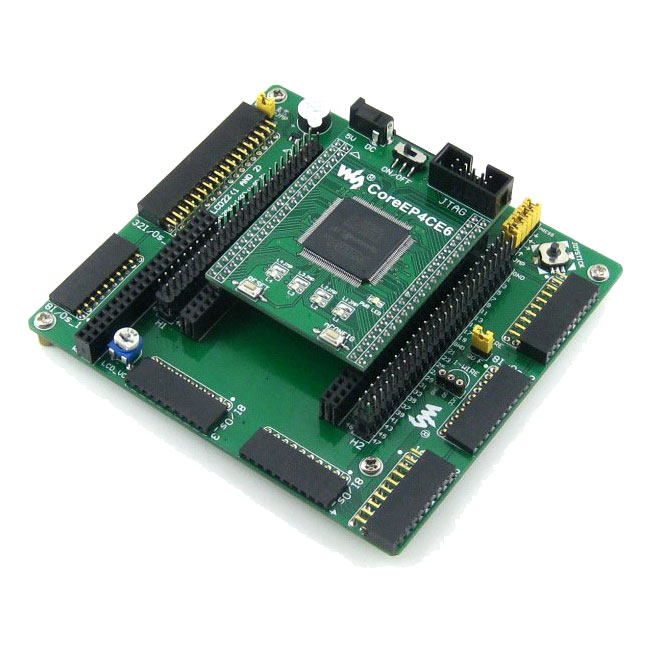

OpenEP4CE6-C является платой разработки FPGA, которая состоит из материнской платы DVK601 и основной платы FPGA (ПЛИС) CoreEP4CE6.

OpenEP4CE6-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретного применения. Модульный и открытый дизайн делает его идеальным для запуска разработки приложений с помощью FPGA-устройств Altera Cyclone IV. OpenEP4CE6-C позволяет Вам легко и быстро начать свой проект с процессора Nios II. Схема внутренних соединений описывается с помощью языка программирования Verylog HDL или VHDL.

Главной особенностью FPGA микросхем является то, что все выводы равнозначны и легко конфигурируемы (за исключением выводов со специальными функциями, такими как: линии питания, программирования, тактирования)

Примечание. OpenEP4CE6-C НЕ содержит в себе интерфейса программирования и отладки - требуется использование дополнительного программатора.

Расположение элементов на плате:

1. Разъем для подключения основной платы FPGA CoreEP4CE6
2. Интерфейс 8-бит I/Os_1 для подключения дополнительных плат/модулей
3. 8-бит I/Os_2, для подключения дополнительных плат/модулей
4. 8-бит I/Os_3, для подключения дополнительных плат/модулей
5. 8-бит I /Os_4 для подключения дополнительных плат/модулей
6. 16-бит I/Os_1 для подключения дополнительных плат/модулей
7. 16-бит I/Os_2, для подключения дополнительных плат/модулей
8. 32-бит I/Os_1, для подключения дополнительных плат/модулей
9. 32-бит I/Os_2 для подключения дополнительных плат/модулей
10. Разъемы выводов FPGA и для подключения модуля памяти SDRAM
11. ЖК-интерфейс для подключения LCD22, LCD12864, LCD1602 дисплеев
12. Интерфейс ONE-WIRE: легко подключается к устройствам ONE-WIRE (корпус TO-92), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
13. Зуммер
14. Джойстик: пять позиций управления
15. Потенциометр: для регулировки подсветки LCD22 или LCD12864, настройка контрастности LCD1602
16. Перемычка включения зуммера
17. Перемычка включения джойстика
18. Перемычка ONE-WIRE

DVK601 поддерживает широкий диапазон различных интерфейсных плат расширения, поэтому некоторые интерфейсы могут быть не подключены и не быть использованы при подключении к определенной плате. Например, при подключении к Core3S250E выводы интерфейса «? 8I / Os_3» и «? 8I / Os_4» не подключены и не используются.

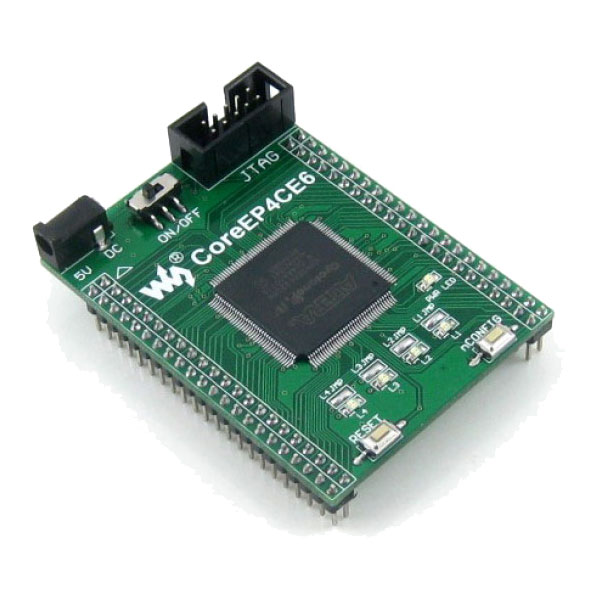

Плата FPGA CoreEP4CE6:

1. EP4CE6E22C8N: устройство FPGA ALTERA Cyclone IV:
   • Тактовая частота: 50 МГц
   • Рабочее напряжение: 1,15 В ~ 3,465 В
   • Корпус: QFP144
   • Входы/выходы: 80
   • Количество логических ячеек: 6000
   • Оперативная память: 270 КБ
   • PLLs: 2
   • Отладка/Программирование: поддерживает JTAG интерфейс
2. AMS1117-3.3, стабилизатор напряжения 3,3 В
3. AMS1117-2.5, стабилизатор напряжения 2,5 В
4. AMS1117-1.2, стабилизатор напряжения 1,2 В
5. EPCS16, встроенная память FLASH для хранения конфигурации
6. Индикатор питания
7. Пользовательские светодиоды
8. Кнопка сброса
9. Кнопка nCONFIG: для переконфигурирования микросхемы FPGA эквивалент перезапуска выключением питания
10. Выключатель питания
11. 50МГц активный кварцевый генератор
12. Разъем внешнего источника питания постоянного тока 5 В
13. Интерфейс JTAG: для подключения программатора и отладки / программирования
14. FPGA- разъемы , VCC, GND и все порты ввода-вывода доступны на разъемах расширения для дальнейшего использования
15. Перемычки подключения светодиодов к выводам FPGA

Плата разработчика OpenEP4CE6-C	Плата разработчика OpenEP4CE6-C	Плата разработчика OpenEP4CE6-C обратная сторона	Материнская плата DVK601
Модуль FPGA CoreEP4CE6	Модуль FPGA CoreEP4CE6	Пример подключения периферии	Подключение 3,2" сенсорного TFT дисплея
Подключение модуля LCD12864	Подключение дисплея LCD1602	Подключение модуля RS232	Подключение модуля RS485 интерфейса
Подключение модуля переходника USB-UART	Подключение светодиодного модуля	Подключение модуля 8-ми кнопок	Подключение модуля кнопок и джойстика
Подключение модуля 4x4 клавиатуры	Подключение модуля EEPROM	Подключение многофункционального периферийного модуля	Подключение модуля DataFlash
Подключение модуля Ethernet	Подключение CY7C68013A USB модуля	Подключение радио-модуля NRF24L01	Подключение модуля Micro SD карты памяти
Подключение VGA и PS2 модуля	Подключение SDRAM модуля памяти	Подключение SDRAM модуля памяти	Подключение любой пользовательской периферии

Цоколевка разъёма программирования:

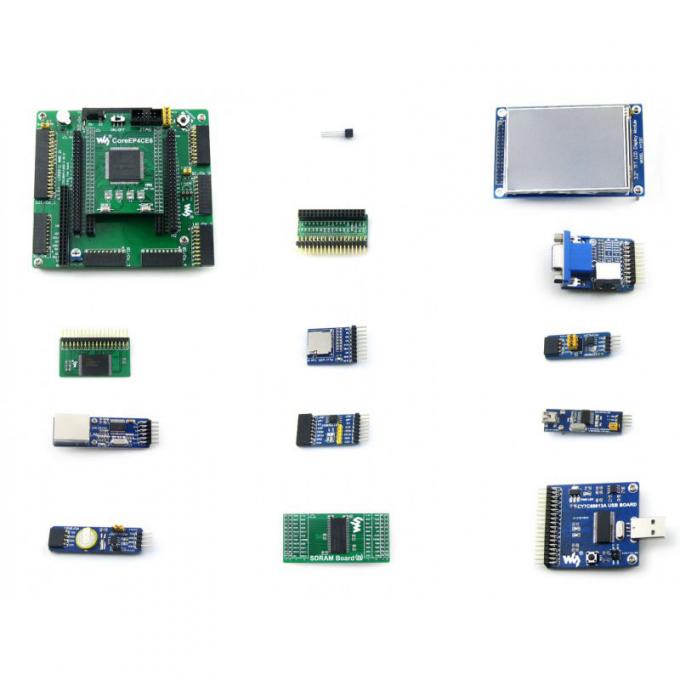

Комплектация:

• Плата разработчика OpenEP4CE6-C development board x 1
• 4-pin провод x 2
• 2-pin провод x 2
• кабель питания USB x 1
• дисплей 3.2inch 320x240 Touch LCD x 1
• адаптер дисплея 3.2inch LCD Adapter (B) x 1
• плата VGA PS2 Board x 1
• плата PL2303 USB UART Board (mini) x 1
• плата NorFlash Board (B) x 1
• плата SDRAM Board (B) x 1
• плата Micro SD Storage Board x 1
• плата AT45DBXX DataFlash Board x 1
• плата FM24CLXX FRAM Board x 1
• плата CY7C68013A USB Board (mini) x 1
• плата ENC28J60 Ethernet Board x 1
• плата PCF8563 RTC Board x 1
• плата DS18B20 x 1
• USB type A plug to mini-B plug cable x 1
