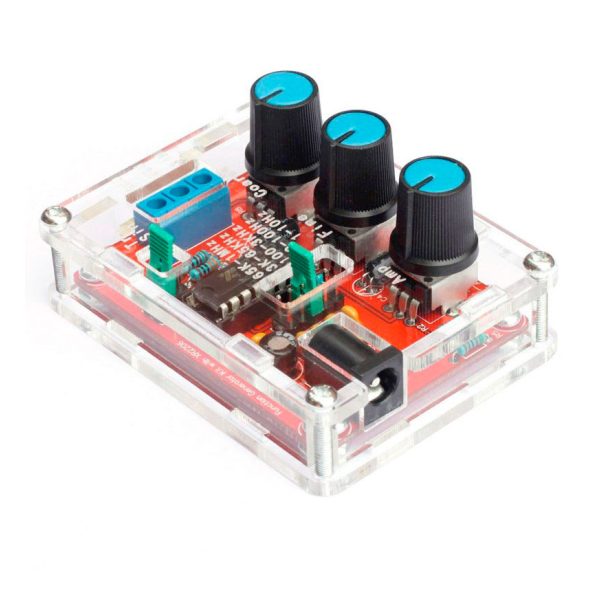

Функциональный генератор сигналов XR2206 DIY (некомплект)

Проблема – отсутствет одна из боковых стенок акрил.корпуса (но имеется дополнительная пластина – можно самостоятельно вырезать). Набор для сборки аналогового функционального генератора синусоидальных, треугольных и прямоугольных сигналов с регулировкой частоты в диапазоне от 1Гц до 1МГц для применения в радиолюбительской практике. Основой схемы генератора сигналов является микросхема XR2206.

Амплитуда выходного сигнала - до 3В (синус/треугольник) и до 8В - меандр. Настройка частоты выполняется двумя резисторами - Coarse(грубо) и Fine(точно) настройка, а также джампером выбора диапазона частот. Всего таких диапазонов пять:

• 1-10 Гц
• 10-100 Гц
• 100 Гц - 3 кГц
• 3 кГц - 65 кГц
• 65 кГц - 1 Гц

Выходной сигнал снимается с трехконтактного клеммника: GND - земля, общий провод, SQU - выход прямоугольных импульсов, SIN / Tri - синусоидальные или треугольные импульсы. Выбор типа сигнала на этом пине осуществляется джампером Tri / Sin. Амплитуда выходного сигнала для синусоиды и треугольника регулируется переменным резистором Amp. Амплитуда меандра не регулируется.

Характеристики:

• Диапазон генерируемых частот: 1 Гц - 1 МГц
• Амплитуда выходного напряжения синус / треугольник: 0 - 3 В
• Амплитуда выходного напряжения прямоугольного сигнала: 8 В
• Напряжение питания: 9 - 15 В
• Выходное сопротивление: 600 Ом
• Габаритные размеры: 70 х 55 х 17 мм
