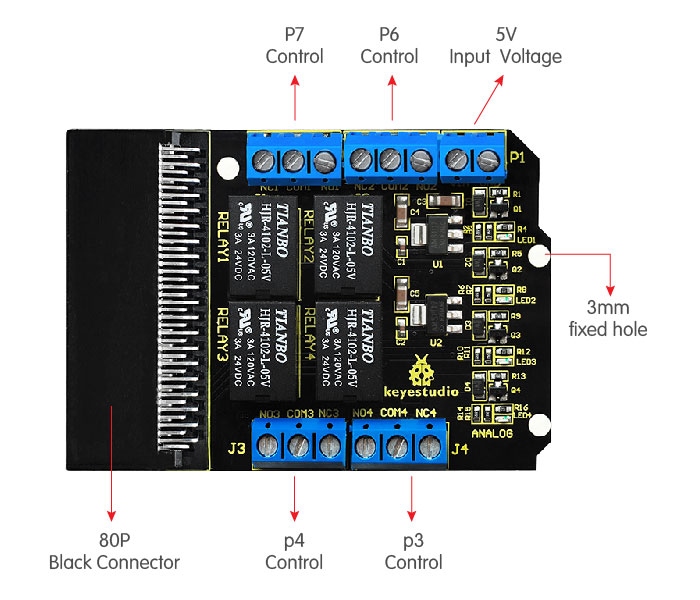

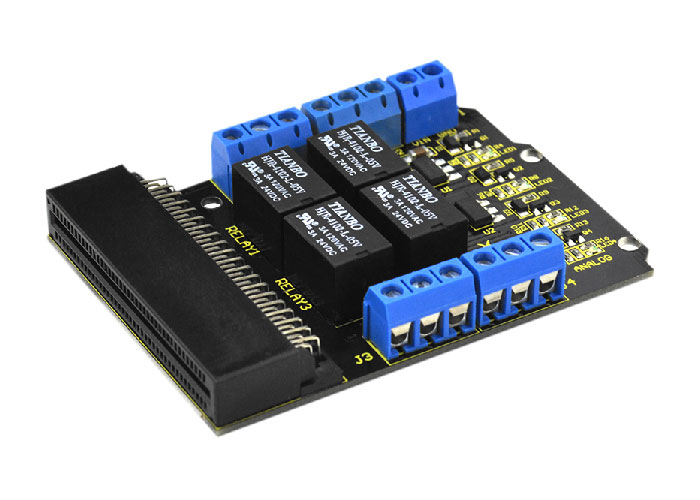

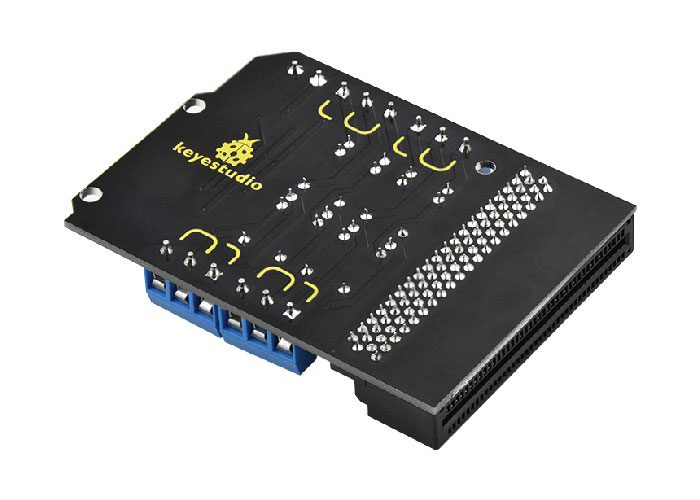

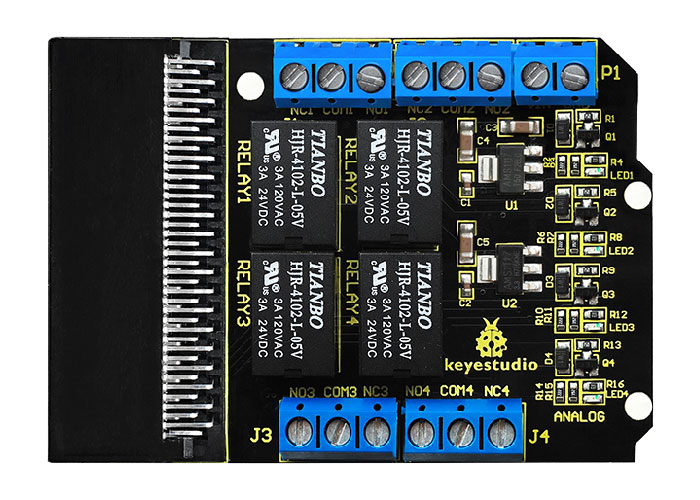

Шилд реле от Keyestudio для micro:bit имеет интегрированный 4-канальный релейный модуль с напряжением питания 5 В. Данный модуль полностью совместим с платой разработки micro:bit. Вам нужно вставить micro:bit в коммутационный разъем модуля и подать на него (шилд) напряжение 5В постоянного тока на порт VIN / GND. Реле управляются высоким логическим уровнем. Реле управляются портами P4, P3, P7 и P6 контролла micro:bit. Для включения реле необходимо установить высокий, а для выключения - низкий логический уровень портов P4, P3, P7 и P6.
Пример подключения:

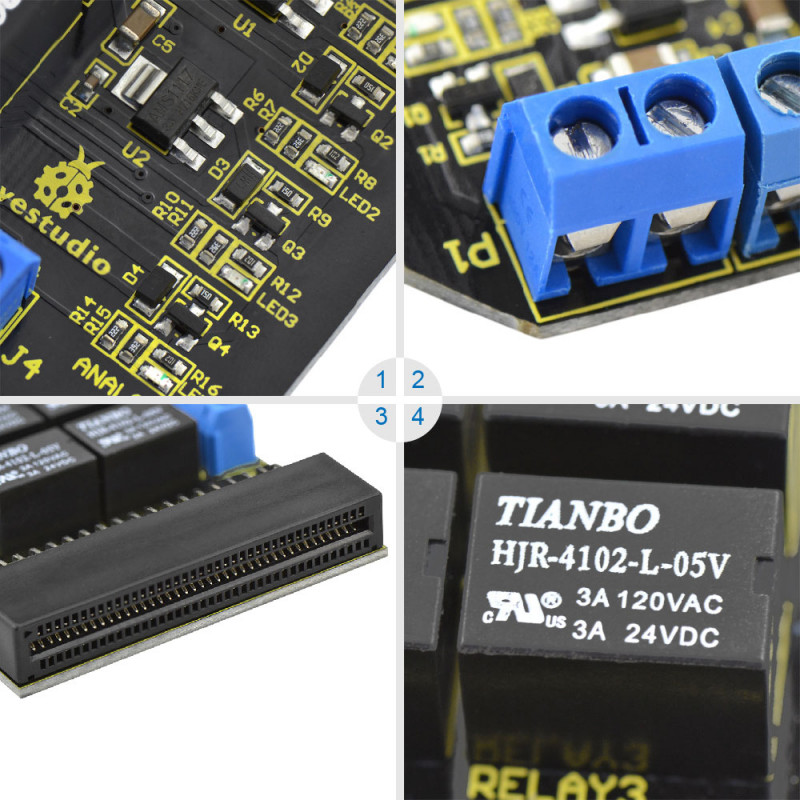

Характеристики:
-
Напряжение питания: 5В постоянного тока
-
Уровень логического сигнала: высокий
-
Максимальный ток коммутации реле: 120В/3А переменного или 24В / 3А постоянного тока
-
Размеры: 80х58х15 мм
