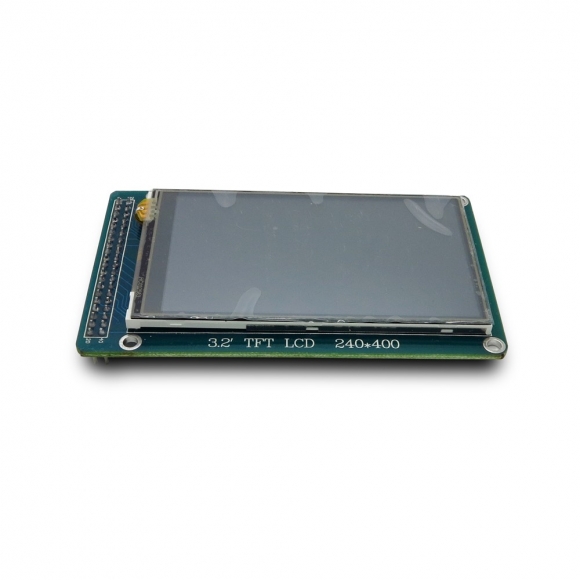

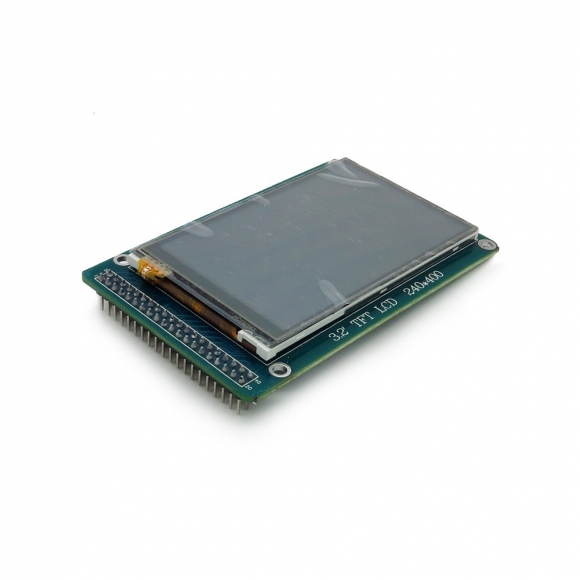

3.2" 400x240 TFT LCD Screen модуль широкоформатный

Вывод

Тип^*

Описание

GND

G

Земля

VCC

P

5В питания

NC

-

Не подключен

RS

I

Выбор данные/команды

WR

I

Сигнал записи, низкий активный

RD

I

Сигнал чтения, низкий активный

DB8

I

Шина данных

DB9

I

Шина данных

DB10

I

Шина данных

DB11

I

Шина данных

DB12

I

Шина данных

DB13

I

Шина данных

DB14

I

Шина данных

DB15

I

Шина данных

CS

I

Chip Selection, низкий активный

NC

-

Не подключен

LED

P

Подсветка

NC

-

Не подключен

DB0

I

Шина данных

DB1

I

Шина данных

DB2

I

Шина данных

DB3

I

Шина данных

DB4

I

Шина данных

DB5

I

Шина данных

DB6

I

Шина данных

DB7

I

Шина данных

T_CLK

I

Touch clock

T_CS

I

Touch chip selection

T_DIN

I

Touch data input

T_BUSY

O

Touch status

T_DOUT

O

Touch data output

T_IRQ

O

Touch interrupt

SD_SO

O

SD MISO

SD_SCK

I

SD SCK

SD_SI

I

SD MOSI

SD_NSS

I

SD NSS

NC

-

Не подключен

NC

-

Не подключен
