Миникомпьютер MarsBoard RK3066

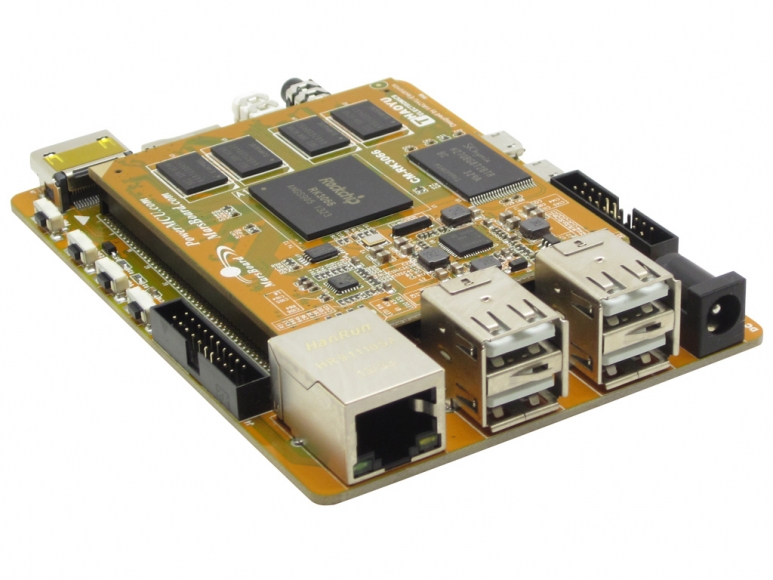

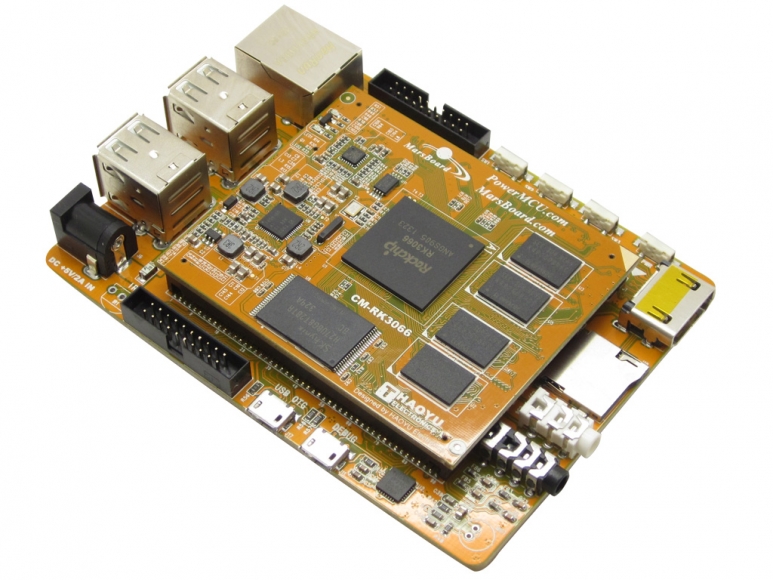

MarsBoard RK3066 – одноплатный миникомпьютер на базе системы на кристалле (SoC) RK3066 от Rockchip, которая включает в себя двухъядерный процессор ARM Cortex-A9 и четырехъядерный графический процессор Mali-400 MP, что позволяет использовать его в мультимедийных решениях. Конструктивно MarsBoard RK3066 состоит из базовой платы и процессорного модуля. Такая конструкция обеспечивает колоссальную гибкость дизайна, позволяя разработчикам создать собственную базовую плата с необходимым набором интерфейсов.

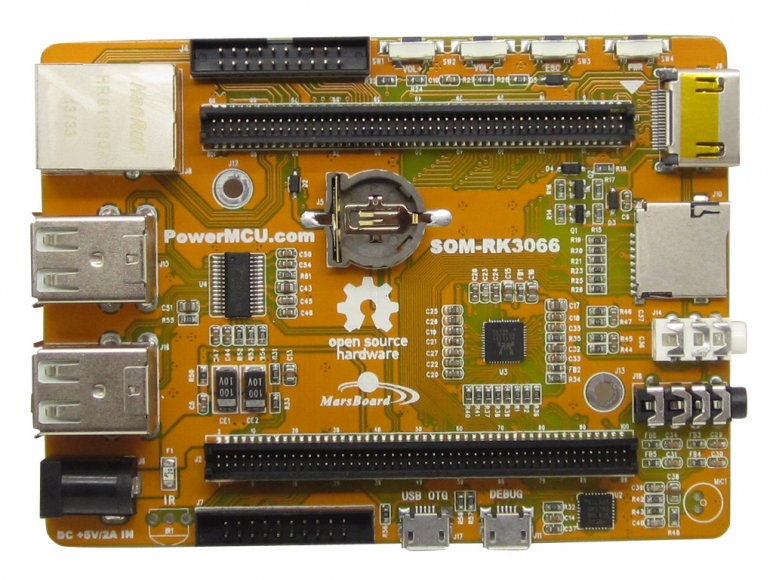

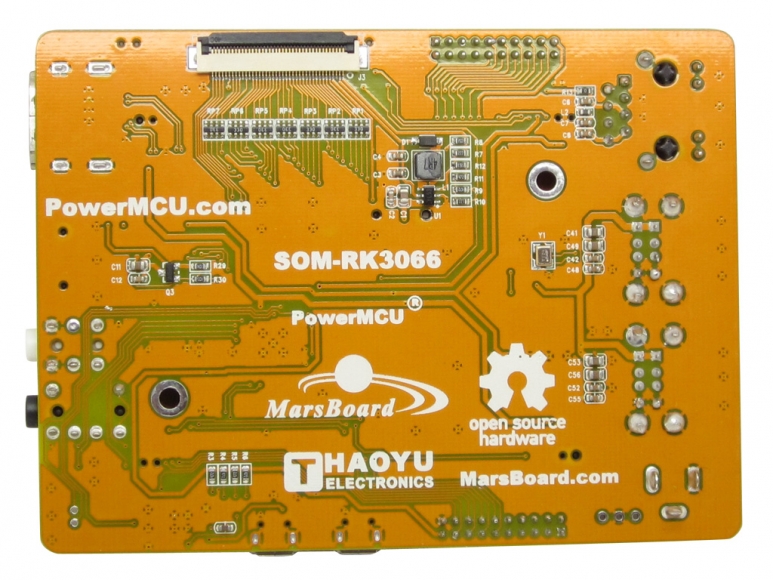

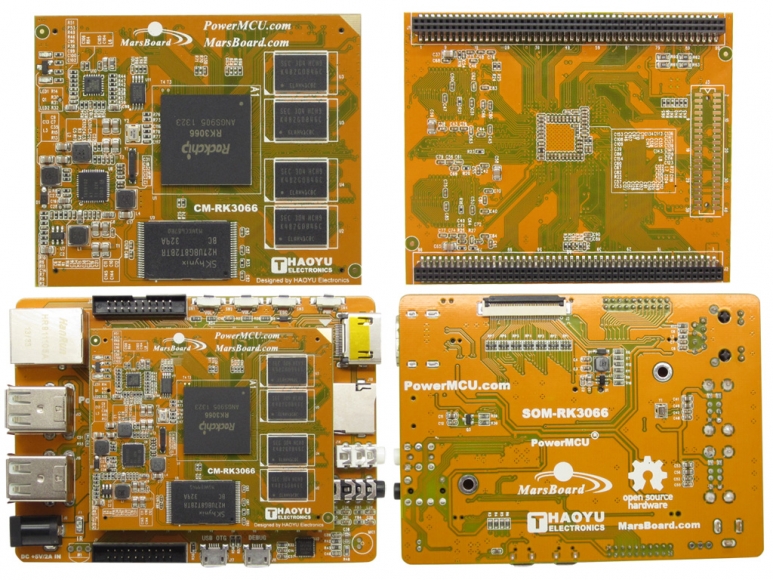

На процессорный модуль CM-RK3066 установлен процессор RK3066, 1 Гб памяти DDR3 SDRAM, 4 ГБ памяти NAND Flash, ИМС управления питанием TPS659102 и Ethernet PHY LAN8720A. На базовой плате располагаются разъем для MicroSD карты памяти (поддержка до 128 ГБ), разъем HDMI, LCD интерфейс, аудиокодек ALC5631Q и разъемы для подключения наушников и внешних громкоговорителей (микрофонный разъем не запаян), разъем RJ-45 для интерфейса Ethernet, USB интерфейс, ИК порт (не запаян), слот для батарейки CR1220, кнопки, порты расширения с вынесенными на них периферийными интерфейсами. Питание платы осуществляется источником 5 В/2 А.

Характеристики:

• процессор RK3066, ARM Cortex-A9, два ядра 1 ГГц
• 1 Гб памяти DDR3 SDRAM
• 4 ГБ памяти NAND Flash
• ИМС управления питанием TPS659102
• 10/100 Мбит Ethernet (PHY LAN8720A)
• HDMI интерфейс
• аудиокодек ALC5631Q
• разъем подключения гарнитуры и громкоговорителей
• возможность установки микрофона
• USB интерфейс для отладки (MicroUSB)
• USB OTG (разъем Micro USB)
• ИК приемник (не распаян)
• 2 xUSB 2.0 Host
• держатель батарейки для RTC
• слот MicroSD карты памяти
• разъемы расширения
• кнопки
• разъем для подключения LCD дисплея
