Цифровой блок питания Miniware MDP-XP 0-30В/0-10A (новая версия, блок MDP-P906)

Новый, не работает маленький дисплей силового блока. В остальном - полностью рабочий. Цифровой блок питания Miniware MDP (Mini Digital Power System) - это первоклассная система программируемого линейного источника постоянного тока. Представляет собой модульную конструкцию, способную подключать, по мере необходимости, различные модули для расширения возможностей. Аппаратные модульные конструкции очень популярны и востребованы, поскольку можно увеличить функциональность относительно базового, менее мощного устройства, просто подключив (добавив) к нему другое устройство. Модульная конструкция позволяет подключать различные модули для совместного использования в зависимости от необходимости.

Полная версия MDP-XP будет поставляться со следующими модулями:

• Модуль управления дисплеем MDP-M01
• Цифровой модуль питания MDP-P906
• Модуль цифрового генератора сигналов
• Модуль электронной нагрузки
• Модуль зарядного устройства
• Модуль аккумуляторной батареи

На данный момент доступны модули: модуль управления дисплеем MDP-M01 и цифровой модуль силового источника питания MDP-P906.

В разработке находятся: модуль генерации цифрового сигнала, модуль электронной нагрузки, модуль зарядного устройства, модуль аккумуляторной батареи

MDP-XP - эффективный источник питания постоянного тока, который имеет высокие эксплуатационные характеристики, стабильность, надежность и отличный пользовательский интерфейс, сравнимый с профессиональными источниками питания.

MDP-XP имеет следующие возможности:

• Программируемый выход
• Тайминг выхода
• Последовательное управление
• Автоматическая компенсация
• и другое.

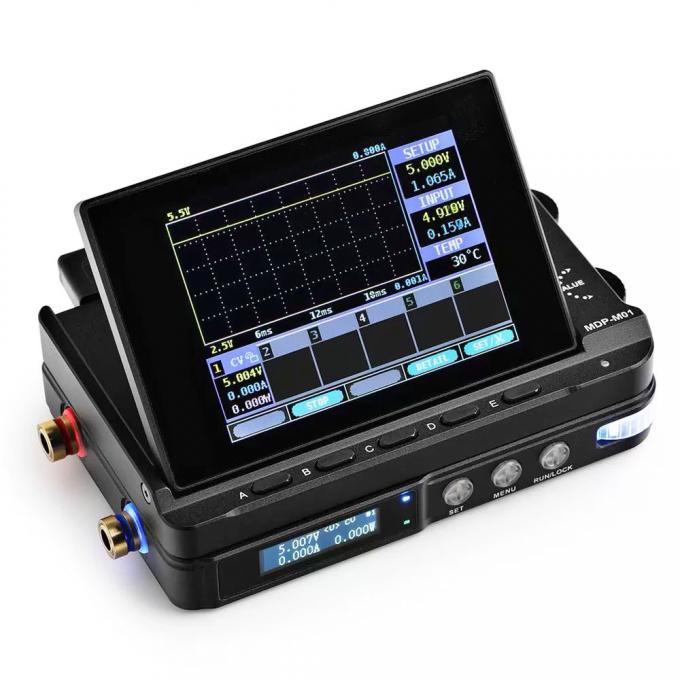

Модуль управления дисплеем оснащен 2,8-дюймовым TFT-экраном, что делает его похожим на мини-осциллограф. Он может отображать форму напряжения тока в режиме реального времени, поддерживать статистику данных и автоматически соединяться с шестью субмодулями (цифровыми модулями питания), им можно управлять с помощью двух колесиков.

Цифровой модуль питания имеет высокоэффективный линейный выход с максимальными пульсациями 0,25 микровольт, высокоскоростную защиту (4 мкс) и точную подстройку выходных параметров. Входное напряжение постоянного тока может быть в диапазоне от 4,2 В до 30 В.

Устройство имеет защиту от повышенного входного напряжения, защиту от пониженного напряжения, защиту от обратной полярности, защиту от перегрева и перегрузки по току.

Характеристики:

• Вход - 4.2В - 30В DC, (14А max), поддерживает QC3.0
• Выход - 0-30В / 0-10A, 0-300Вт
• Коэффициент корректировки
  • Коэффициент корректировки нагрузки <±0.01^%
  • Коэффициент корректировки мощности <±0.01^%
• Пульсация и шум – 250uVrms / 3mVpp
• Время переходного процесса – ≤4uS
• Диапазон компенсации потерь в линии – 5mR-100mR
• Запись данных – максимальное хранилище: 7 Мб, максимальное время записи: 24 часа
• Другое
  • Автоматическое отключение и переход в режим пониженного потребления энергии.
  • Поддержка обновления прошивки
  • Поддержка пользовательской калибровки

Размеры и вес:

• MDP-M01: 101.5x64x12мм, 133г
• MDP-P906: 112x66x20мм, 181г

Применение:

• Тесты и учебные эксперименты в научно-исследовательской лаборатории
• Обслуживание и ремонт мобильных телефонов, ноутбуков и другой цифровой продукции
• Источник питания с низкими пульсациями для высокоточных цифро-аналоговых гибридных схем и аудиоустройств Hi-Fi
• Аварийный источник питания для моделей

Комплектация:

• система питания MDP-XP (1 цифровой монитор MDP-M01 + 1 цифровой источник питания MDP-P906)
• кабель 2.5мм аудио – микро USB
• комплект выходных проводов 4-мм типа «банан» — «крокодил»
• кабель для передачи данных (2.5мм аудио - USB Type-A)
• Руководство пользователя
