Модуль заряда TP5100 для 1S/2S Li-Ion (некондиция)

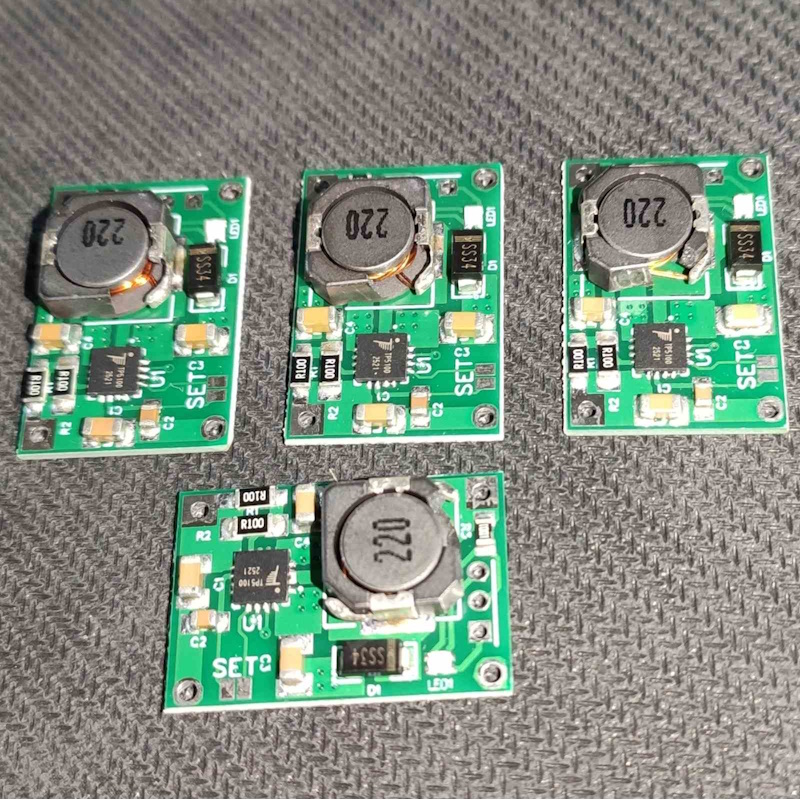

Проблема – присутствует повреждение дросселя (см. фото #2). Продается на запчасти.

Модуль заряда литиевых батарей (1S/2S) на контроллере TP5100 предназначен для энергоэффективной зарядки 1S/2S Li-ion аккумуляторов от входного напряжения 5 - 18В и током зарядки до 2А. Сверхкомпактный корпус QFN16 и простая внешняя схема делают TP5100 идеальным для портативного оборудования и приложений управления зарядкой большого тока. Между тем, TP5100 имеет встроенную входную перегрузку по току, защиту от пониженного напряжения, защиту от перегрева, защиту от короткого замыкания, контроль температуры батареи, обратную батарею. защита.

TP5100 имеет широкий диапазон входного напряжения от 5 В до 18 В, капельную зарядку двойной батареи в предварительную зарядку, постоянный ток, трехфазное постоянное напряжение, ток предварительной зарядки, капельный зарядный ток через регулировку внешнего резистора, максимальный ток заряда до 2А. TP5100 с частотой переключения 400 кГц позволяет делать конструкцию модуля малогабаритной и с минимальными потерями в виде тепла.

Применение:

• Портативная техника, различные зарядные устройства.
• Смартфон, КПК, мобильный сотовый телефон
• MP4, MP5-плееры, планшеты
• Электроинструменты
• Портативняе радиостанции

Индикация состояния заряда:

• Красный светодиод - заряжается
• Синий светодиод - зарядка завершена

Характеристики:

• Тип совместимой батареи: Li-Ion 3.7V / 7.4V (1S/2S)
• Микросхема зарядного устройства: TP5100
• Защита от неправильной полярности
• Защита от короткого замыкания (продолжительного действия)
• Защита от перегрева батареи
• Защита от глубокого разряда
• Напряжение питания: постоянное напряжение от 5 до 18 В
• Ток заряда: 0.1 - 2.0А
• Диапазон рабочих температур: от -40 до +85 °С
• Размер: 25x17x5 мм
