Кулометр H56CH DC 9-100В 0-200A для Li-ion, LiFePo4 и свинцово-кислотных АКБ

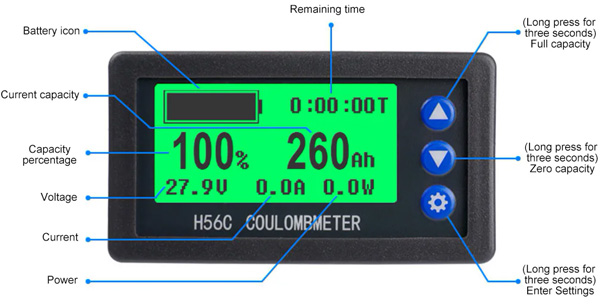

Кулометр H56CH - тестер емкости АКБ, который в режиме реального времени отображает остаточный заряд батареи, напряжение, ток и выдаваемую мощность. Работает практически со всеми типами аккумуляторов - Li-ion, LiFePo4, LTO, свинцово-кислотные, Ni-Cd, Ni-Mh с рабочим напряжением 9V - 100V. В комплекте идет закрытый трансформатор для измерения протекающих токов до 200A.

Особенности:

• Широкий диапазон напряжения и тока: Кулометр поддерживает рабочий диапазон от 9V до 100V и тока от 0A до 50A, что делает его универсальным для различных типов аккумуляторов.
• Мониторинг состояния аккумулятора: Отображение важных параметров, таких как напряжение и ток, позволяет вам в режиме реального времени следить за состоянием аккумулятора.
• Большой ЖК-дисплей: Оборудован большим ЖК-дисплеем, обеспечивающим удобное отображение измерений и других информационных данных.
• Функция сохранения данных: Кулометр может хранить и отображать данные о потребляемой энергии и количестве заряда в течение определенного периода времени.
• Поддержка различных типов аккумуляторов: Поддержка различных типов аккумуляторов, таких как Li-ion, LiFePo4, LTO, свинцово-кислотные, Ni-Cd и Ni-Mh, расширяет спектр возможностей использования.
• Высокая точность измерений: Обеспечивает точные измерения, что важно для правильного учета потребляемой энергии и оценки ресурса аккумулятора.
• Простая установка и эксплуатация: Легко устанавливается и эксплуатируется, что делает его доступным широкому кругу пользователей.

Характеристики:

• Модель: H56CH
• Диапазон измерения напряжения: 9 - 100 V
• Диапазон измерения тока: 0 - 200 A
• Диапазон измерения ёмкости: 0 - 99900 Ah
• Диапазон измерения мощности: 0 - 10000 W
• Точность измерений: 0,5%
• Ток потребления устройства с подсветкой/без подсветки: 10 mA / 5 mA
• Габариты прибора: 79x43x27 mm
• Размер установочного отверстия: 76x39 mm

Внимание: при первом включении устройства и подключении АКБ, или ее замены на другую АКБ, устройство на дисплее отображает неверные характеристики. Для правильных показаний требуется задать настройки в меню устройства вручную, указав полную емкость и напряжение при полном заряде аккумулятора. Либо установить их автоматически, выполнив настройки сброса. Для этого при полностью разряженной батареи требуется нажать и удерживать кнопку "Вниз" в течении 3 сек (значение емкости и процент сброса установятся в 0), затем подключить зарядное устройство и зарядить АКБ. По достижению полного заряда аккумулятора, не отключая ЗУ нажать и удерживать кнопку "Вверх" в течении 3 сек (значение емкости будет просчитано во время заряда, а процент будет установлен 100%).

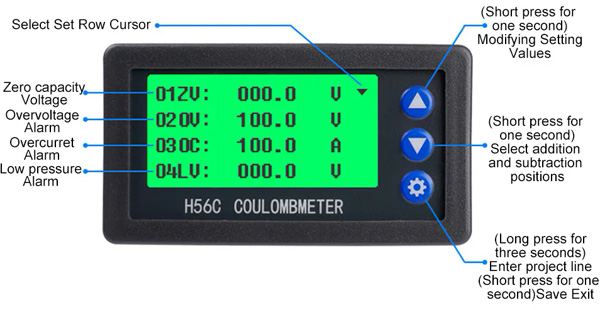

Описание настроек меню (для входа удерживать кнопку "Настройка" в течении 3 сек):

• 01ZV - напряжение полного разряда АКБ;
• 02OV - сигнализация перенапряжения (когда измеряемое напряжение выше заданного здесь значения, сработает звуковое оповещение и показания на дисплее будет мигать);
• 03OC - перегрузка по току (когда измеряемый ток выше заданного здесь значения, сработает звуковое оповещение и показания на дисплее будет мигать);
• 04LV - низкое напряжение (устанавливается желаемое напряжение, при достижении которого срабатывает звуковое оповещение);
• 05LB - малая ёмкость (устанавливается желаемое значение ёмкости, при достижении которого срабатывает звуковое оповещение);
• 06HT - температура перегрева (при превышении заданного значения сработает звуковое оповещение и показания на дисплее будут мигать), в данном устройстве функция отсутствует;
• 07VC - калибровка напряжения;
• 08CC - калибровка тока;
• 09CZ - калибровка нулевого значения тока (если при отсутствии нагрузки значение на дисплее не равно 0);
• 10TC - калибровка температуры;
• 11CA - ёмкость АКБ, устанавливается автоматически при разряде-заряде АКБ либо устанавливается вручную;
• 12FV - напряжение полного заряда АКБ;
• 13LK - блокировка меню;
• 14DF - сброс до заводских настроек;

Подключение кулометра:

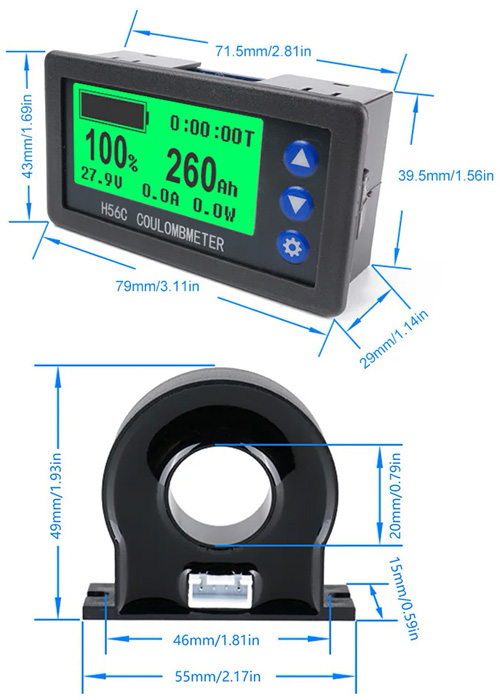

Габаритные размеры:
