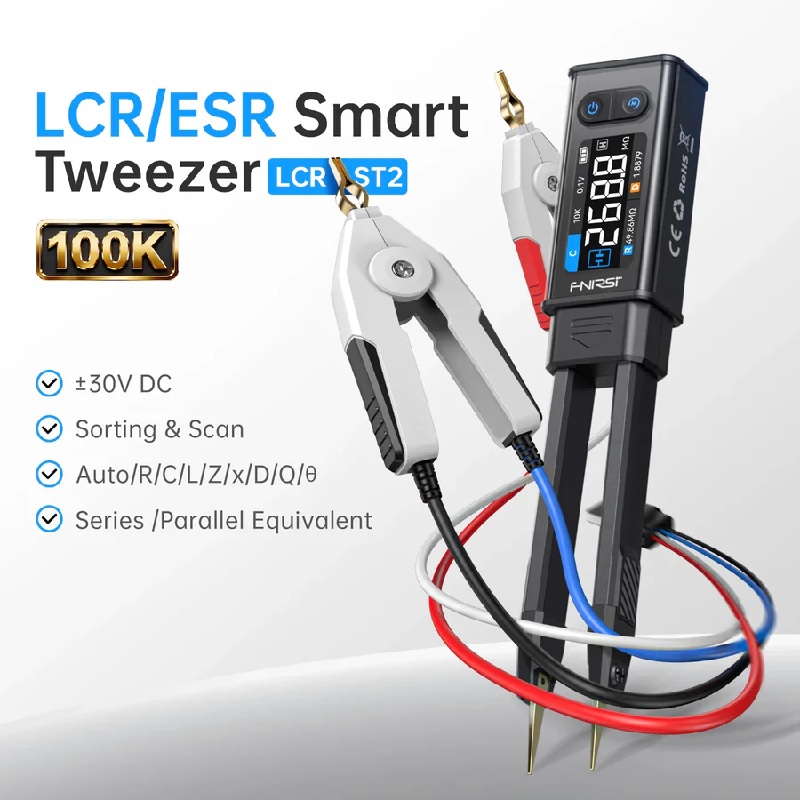

Цифровой пинцет-мост FNIRSI® LCR-ST2 100K LCR ESR

FNIRSI LCR-ST2 - это компактный двухрежимный LCR-метр, поддерживающий как тестирование с помощью пинцета, так и с помощью зажима Кельвина, идеально подходящий для компонентов любого размера. Он измеряет R/C/L, диоды и напряжение до 30 В с пятью тестовыми частотами и 1.47-дюймовым HD-дисплеем. Среди особенностей — полнодиапазонная развертка (100 Гц–100 кГц), интеллектуальная сортировка, двухрежимное сравнение, магнитное крепление и батарея емкостью 300 мАч — идеально подходит для быстрого и точного тестирования в любых условиях.

Ключевые особенности:

• Универсальное высокоточное измерение для множества электронных компонентов
• Гибкость тестирования в многочастотном (100 Гц–100 кГц) и многовольтном (0.1–1.0 В) режимах
• Интеллектуальная очистка и сортировка для эффективного пакетного тестирования
• Эквивалентный режим последовательного/параллельного соединения для получения точных данных R/L/C
• Двухфункциональная конструкция (пинцет + зажим Кельвина) для различных типов компонентов.
• 1.47-дюймовый HD-экран с автоматическим поворотом для удобства использования
• Портативный пинцет с временем автономной работы около 3 часов.
• Измерение напряжения ±30 В с защитой от перенапряжения при проведении испытаний.

Функции:

• Широкодиапазонное измерение компонентов: точно измеряет сопротивление (10 мОм–10 МОм), емкость (1 пФ–22 мФ), индуктивность (1 мкГн–10 Гн), диод (≤0.7 В) и напряжение (±30 В).
• Полный набор электрических параметров: предоставляет показания D/Q/Z/X/θ/ESR для полной характеристики поведения и производительности компонентов.

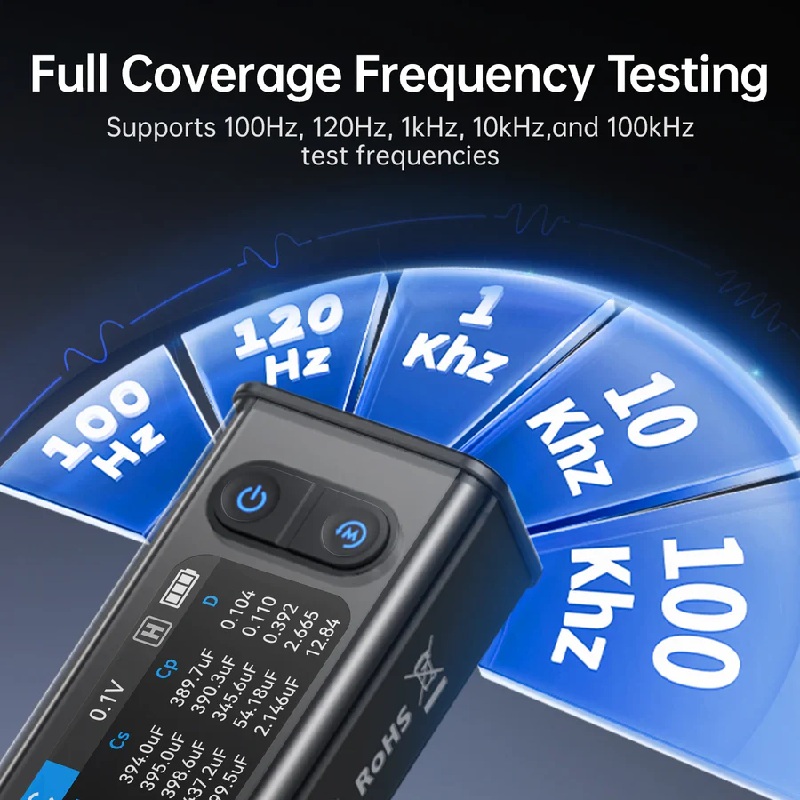

• Пять выбираемых тестовых частот: предлагает профессиональное тестирование на частотах 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц для различных типов компонентов и областей применения.

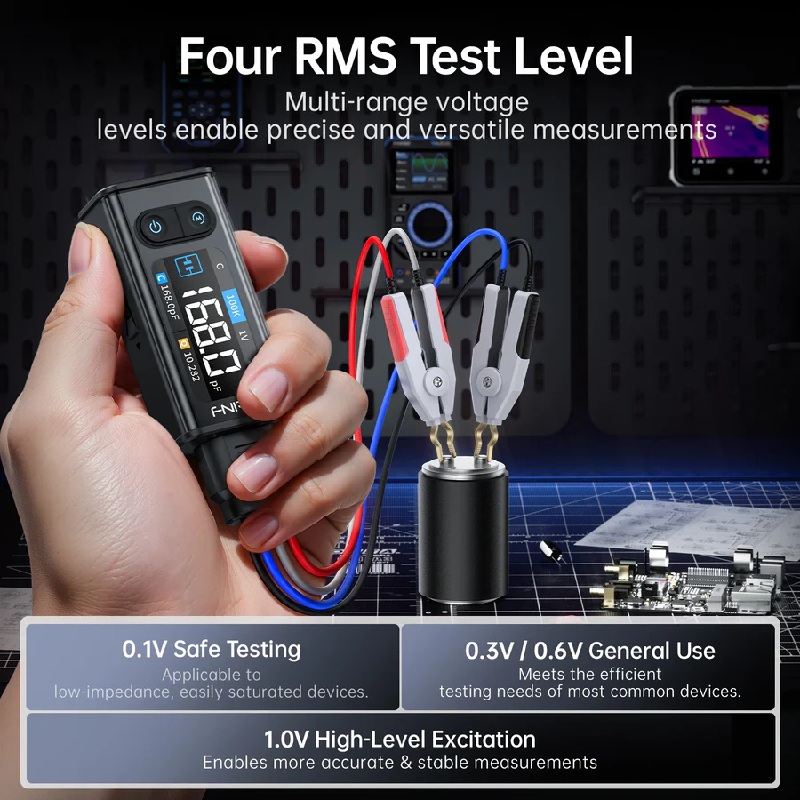

• Четыре уровня измерения среднеквадратичного значения.
• Регулируемые уровни возбуждения (0.1 В / 0.3 В / 0.6 В / 1.0 В) обеспечивают оптимальную стабильность измерений для различных типов компонентов.

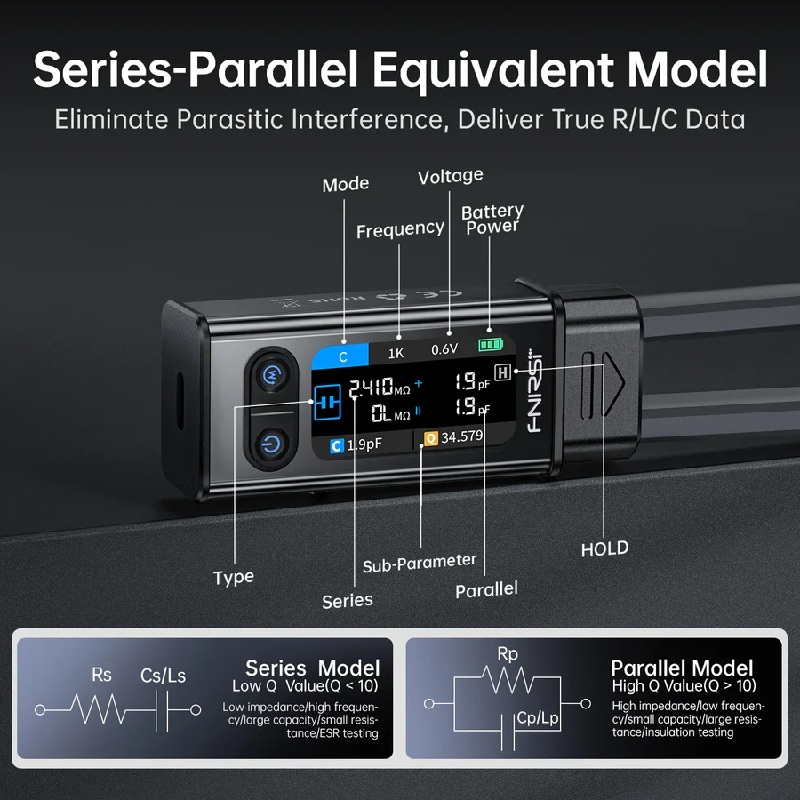

• Функция одновременного сравнения эквивалентных значений последовательного и параллельного соединений отображает эквивалентные значения для минимизации паразитных помех и повышения точности измерений.
• Режим полнодиапазонного сканирования (100 Гц–100 кГц): обеспечивает быстрый многочастотный анализ одним действием, позволяя детально охарактеризовать частотную характеристику компонентов.

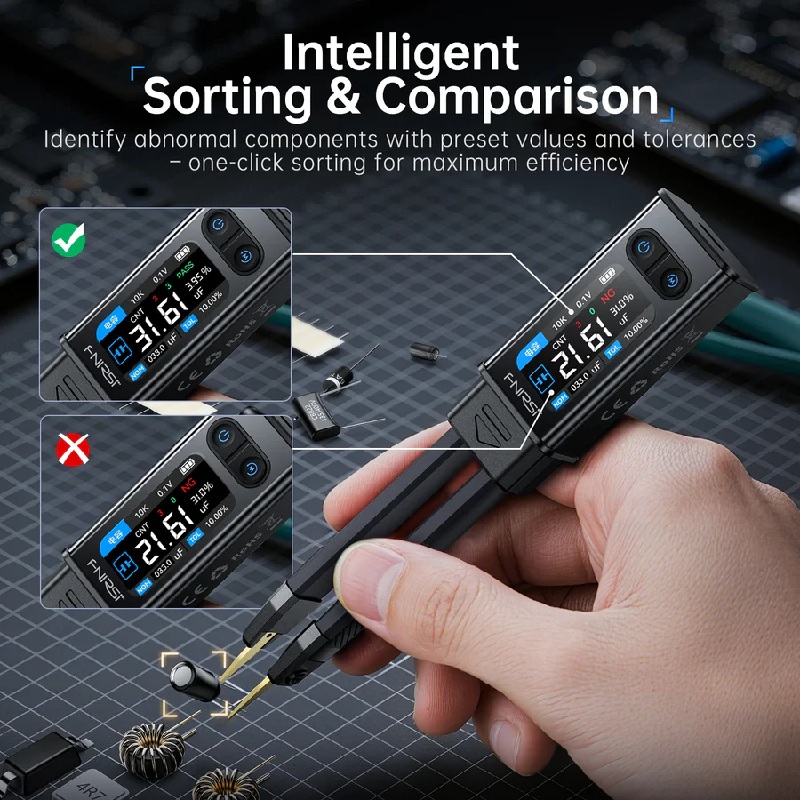

• Интеллектуальная сортировка с градацией по допускам: автоматически оценивает компоненты на основе заданных номинальных значений и допусков для быстрого пакетного тестирования "хорошо/нехорошо".

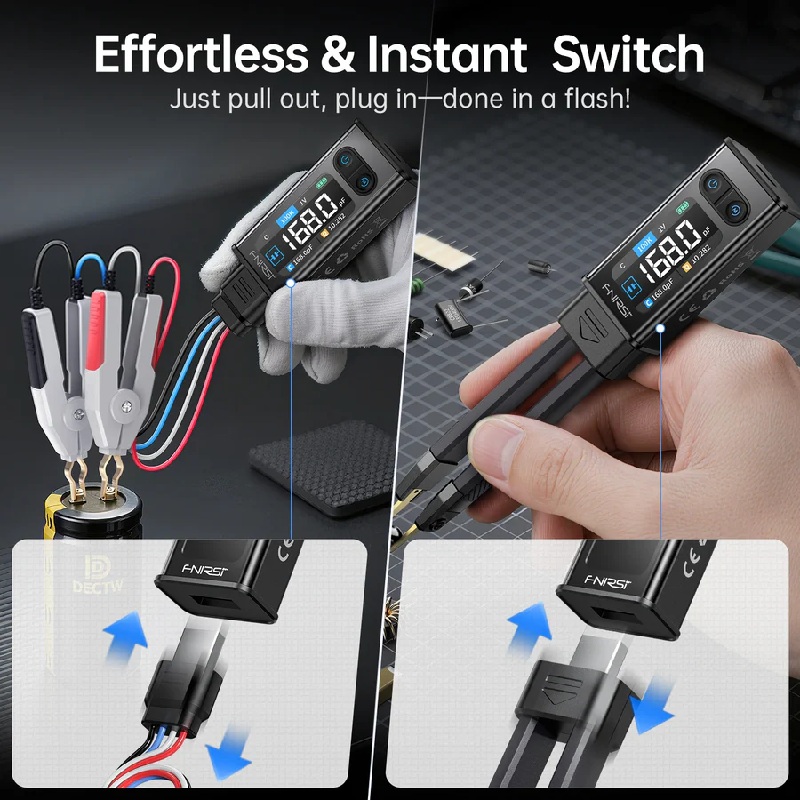

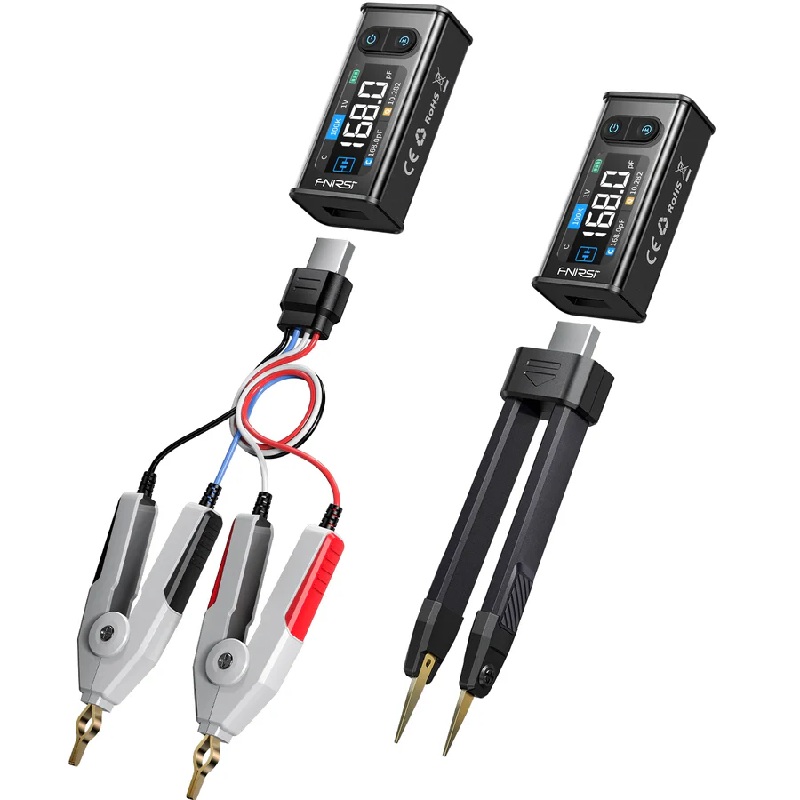

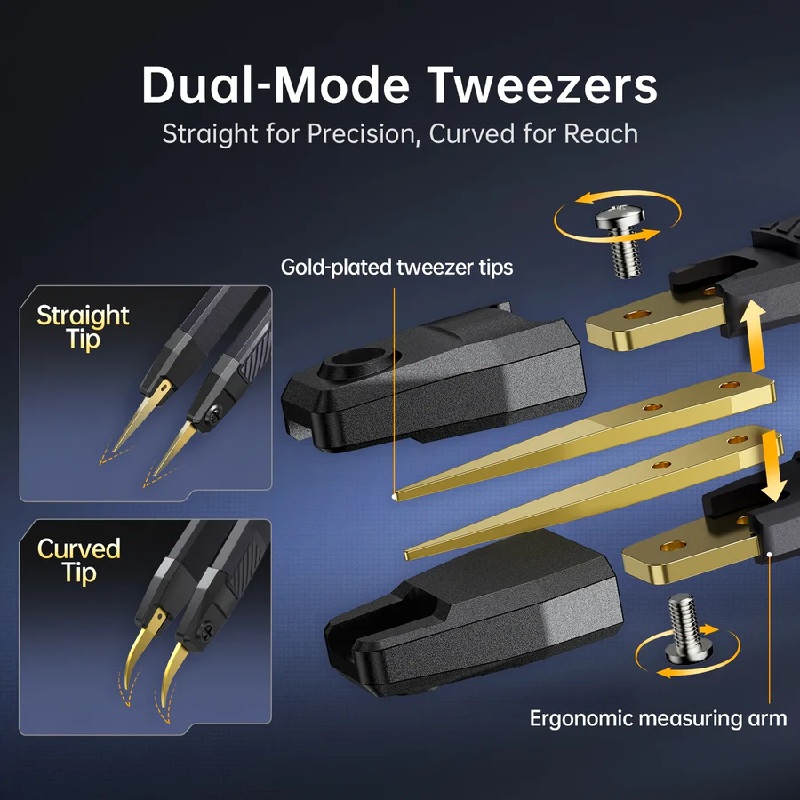

• Двухстороннее тестирование: пинцетные наконечники + зажим Кельвина: прямые и изогнутые пинцетные наконечники позволяют легко тестировать мелкие компоненты, а зажим Кельвина обеспечивает точное четырехпроводное измерение для более крупных компонентов или компонентов, устанавливаемых в отверстия.
• Функции интеллектуального распознавания и отображения: автоматическое распознавание компонентов R/C/L, отображение двух параметров, HOLD/Max/Min и регулируемые системные настройки.

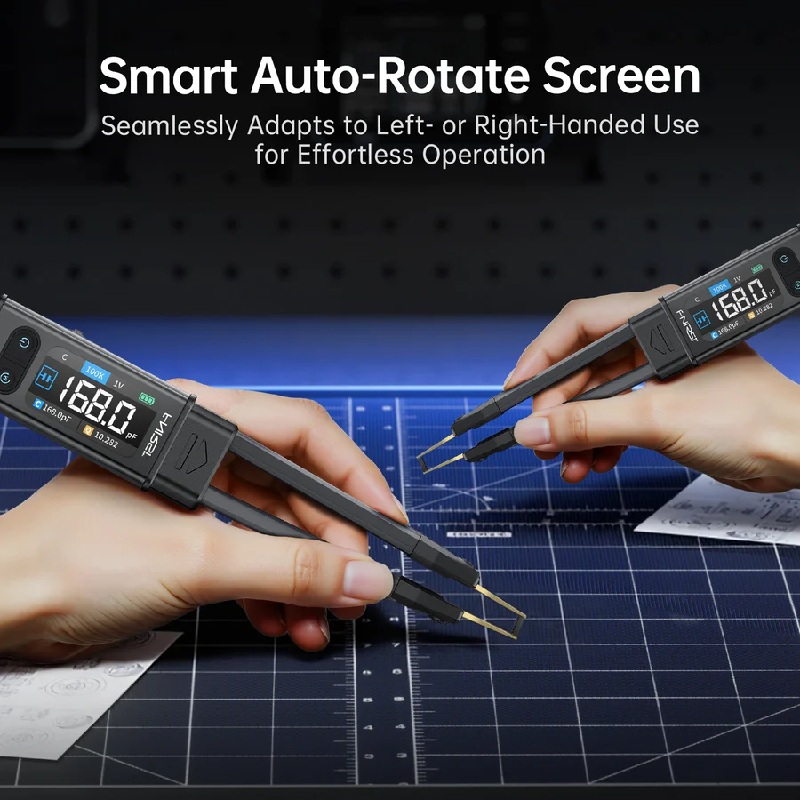

• Функция автоматического поворота экрана, распознавание положения руки, поддерживает использование как левой, так и правой рукой, обеспечивая удобство в работе.
• Портативная магнитная конструкция: включает магнитное крепление для удобного хранения и переноски, идеально подходит для быстрого доступа в полевых условиях.
• 1.47-дюймовый цветной HD-дисплей: обеспечивает четкое и высококонтрастное отображение данных измерений для эффективного использования как на месте, так и в лаборатории.
• Длительное время автономной работы и зарядка через Type-C. Питание от литиевой батареи емкостью 300 мАч с зарядкой через Type-C обеспечивает до ~3 часов непрерывной работы.

Характеристики:

• Модель: LCR-ST2
• Время непрерывной работы: не менее 3 часов
• Экран: 1.47-дюймовый HD-дисплей
• Размеры: 31 х 170.7 х 20.3 мм
• Масса: 60.8 г
• Интерфейс: Тип-С
• Рабочая температура: 0℃ ~ 50℃ (Влажность ≤ 75%)
• Температура хранения: -20℃ ~ 60℃ (Влажность ≤ 75%)
• Емкость:
  • 1 мФ - 22 мФ
    • 100 Гц/20 Гц: 5% ± 3 разряда
    • 1 кГц: 5% ± 3 разряда
    • 10 кГц: /
    • 100 кГц: /
  • 1µF - 1mF
    • 100 Гц/20 Гц: 2% ± 3 разряда
    • 1 кГц: 2% ± 3 разряда
    • 10 кГц: 2% ± 3 разряда
    • 100 кГц: 5% ± 3 разряда
  • 1 нФ - 1 мкФ
    • 100 Гц/20 Гц: 2% ± 3 разряда
    • 1 кГц: 0,5% ± 3 разряда
    • 10 кГц: 0,5% ± 3 разряда
    • 100 кГц: 5% ± 3 разряда
  • 1 пФ - 1 нФ
  • 100 Гц/20 Гц: /
    • 1 кГц: 2% ± 3 разряда
    • 10 кГц: 2% ± 3 разряда
    • 100 кГц: 5% ± 3 разряда
• Индуктивность:
  • 1H - 10H
    • 100 Гц/20 Гц: 5% ± 3 разряда
    • 1 кГц: 5% ± 3 разряда
    • 10 кГц: /
    • 100 кГц: /
  • 1мГн - 1Гн
    • 100 Гц/20 Гц: 2% ± 3 разряда
    • 1 кГц: 2% ± 3 разряда
    • 10 кГц: /
    • 100 кГц: /
  • 10 мкГн - 1 мГн
    • 100 Гц/20 Гц: 2% ± 3 разряда
    • 1 кГц: 0,5% ± 3 разряда
    • 10 кГц: 0,5% ± 3 разряда
    • 100 кГц: 5% ± 3 разряда
  • 1µH - 10µH
    • 100 Гц/20 Гц: /
    • 1 кГц: 2% ± 3 разряда
    • 10 кГц: 2% ± 3 разряда
    • 100 кГц: 5% ± 3 разряда
• Сопротивление:
  • 1 МОм - 10 МОм
    • 100 Гц/20 Гц: 5% ± 3 разряда
    • 1 кГц: 5% ± 3 разряда
    • 10 кГц: /
    • 100 кГц: /
  • 1 кОм - 1 МОм
    • 100 Гц/20 Гц: 1% ± 3 разряда
    • 1 кГц: 0,5% ± 3 разряда
    • 10 кГц: 1% ± 3 разряда
    • 100 кГц: /
  • 1Ω - 1kΩ
    • 100 Гц/20 Гц: 1% ± 3 разряда
    • 1 кГц: 0,5% ± 3 разряда
    • 10 кГц: 1% ± 3 разряда
    • 100 кГц: 5% ± 3 разряда
  • 10 мОм - 1Ом
    • 100 Гц/20 Гц: 2% ± 3 разряда
    • 1 кГц: 2% ± 3 разряда
    • 10 кГц: 2% ± 3 разряда
    • 100 кГц: 5% ± 3 разряда
• Диод и напряжение:
  • Диод: Напряжение в открытом состоянии ≤ 0.7 В
  • Напряжение: ±30 В

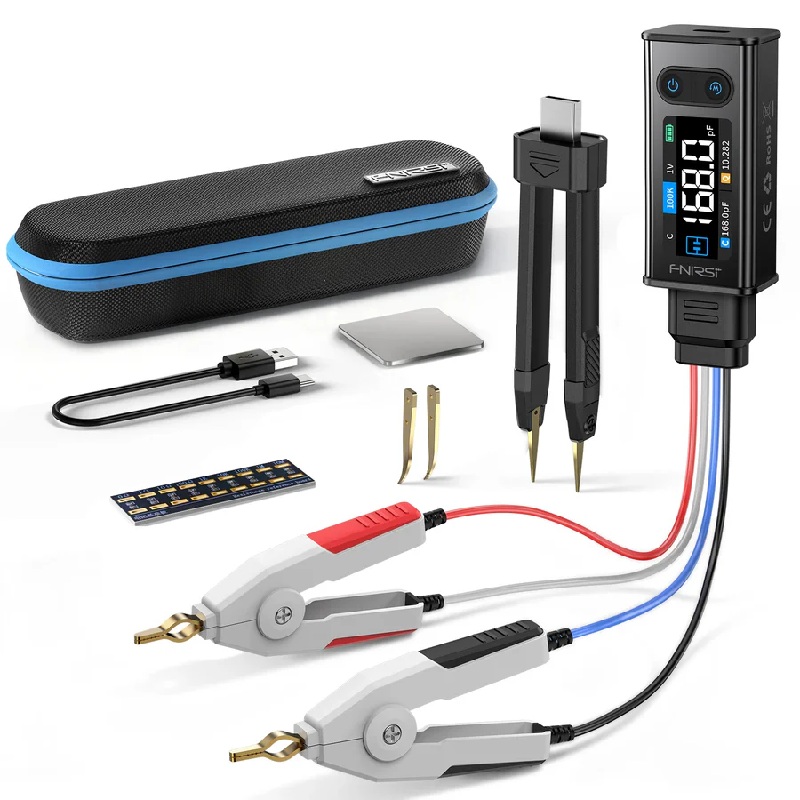

Комплектация:

• Пинцет LCR-ST2
• Сумка для хранения
• Загнутый наконечник
• Замыкающая пластина
• Зажим для теста Кельвина
• Кабель для передачи данных
