Драйвер шагового двигателя на L298

код: ARC123

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: Драйвер Шаговый

99 грн

ожидается

Сообщить

	10
	голосовать

Описание
Отзывы (10)
Задать вопрос

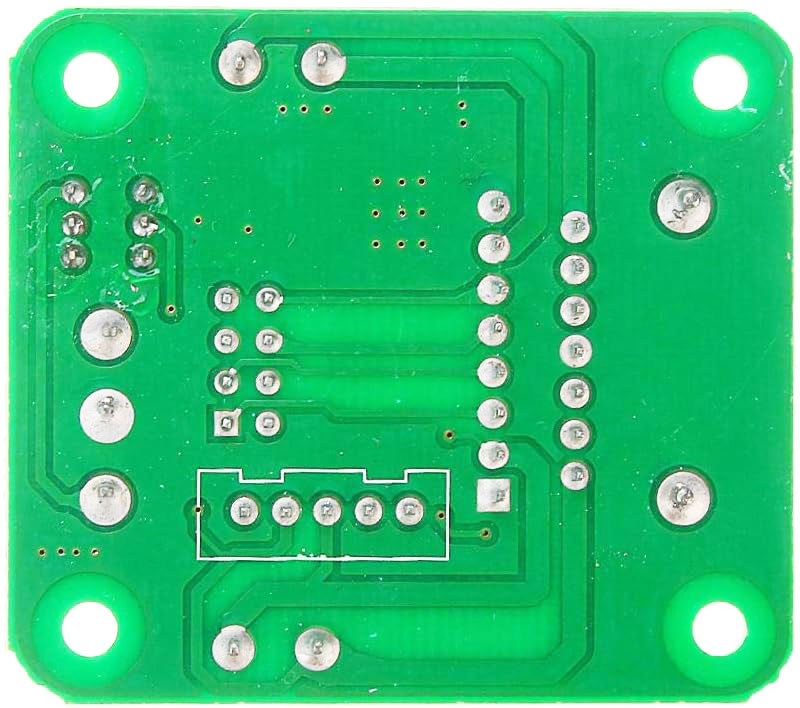

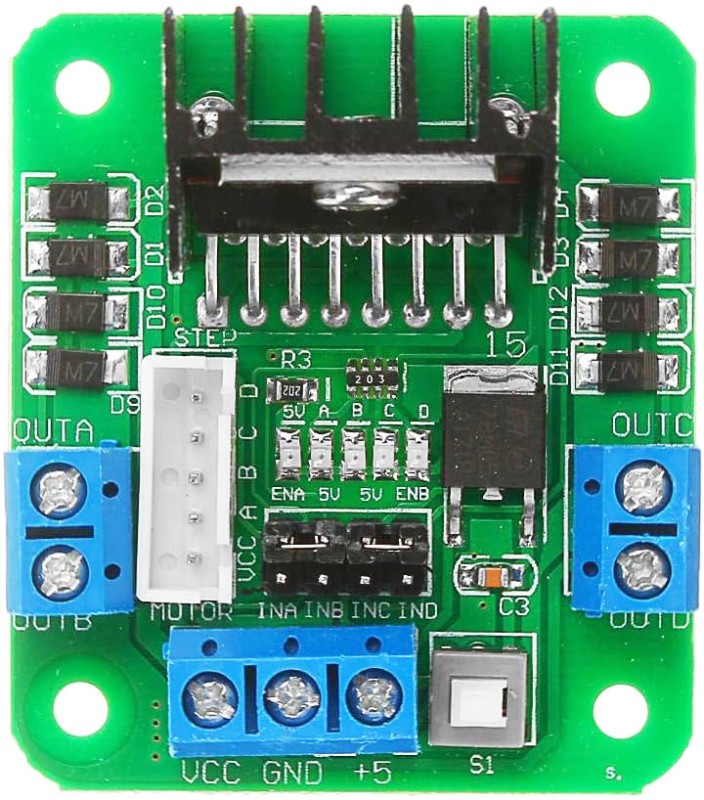

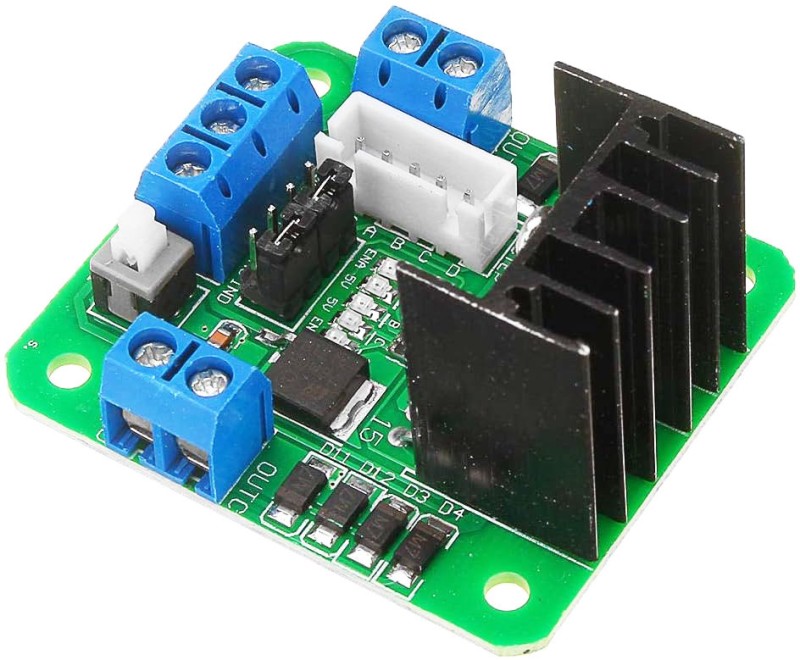

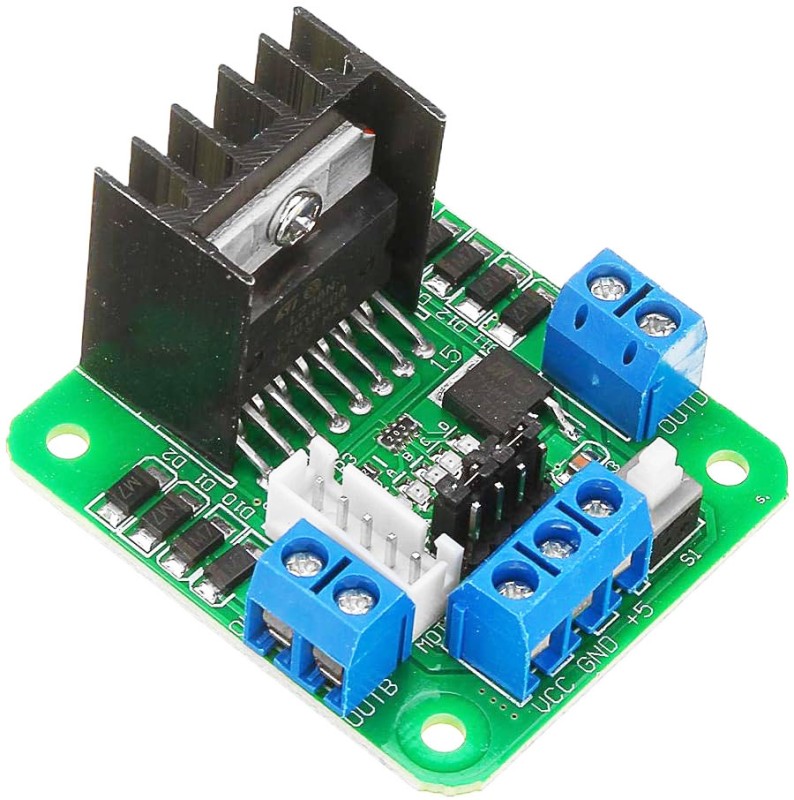

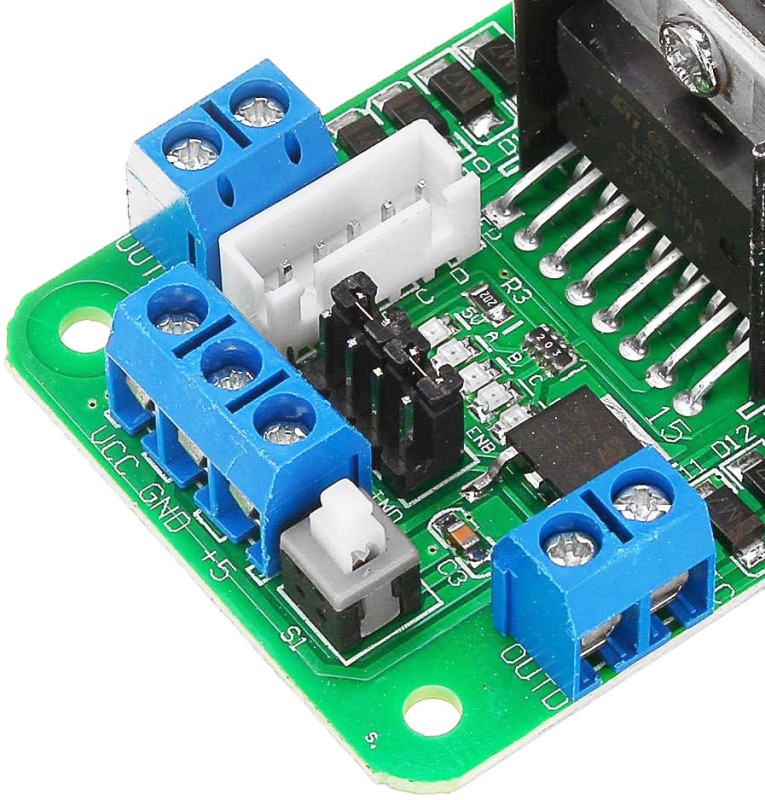

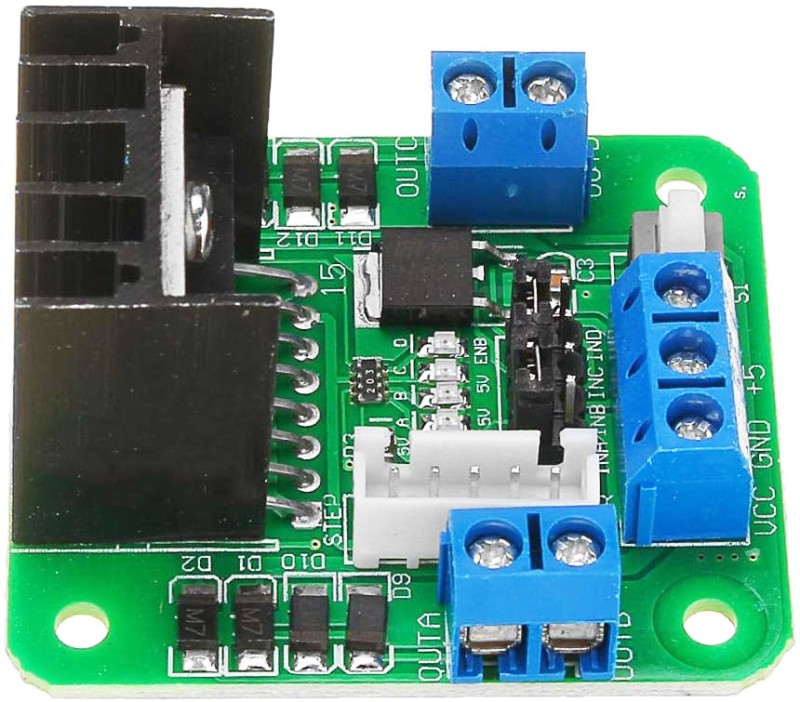

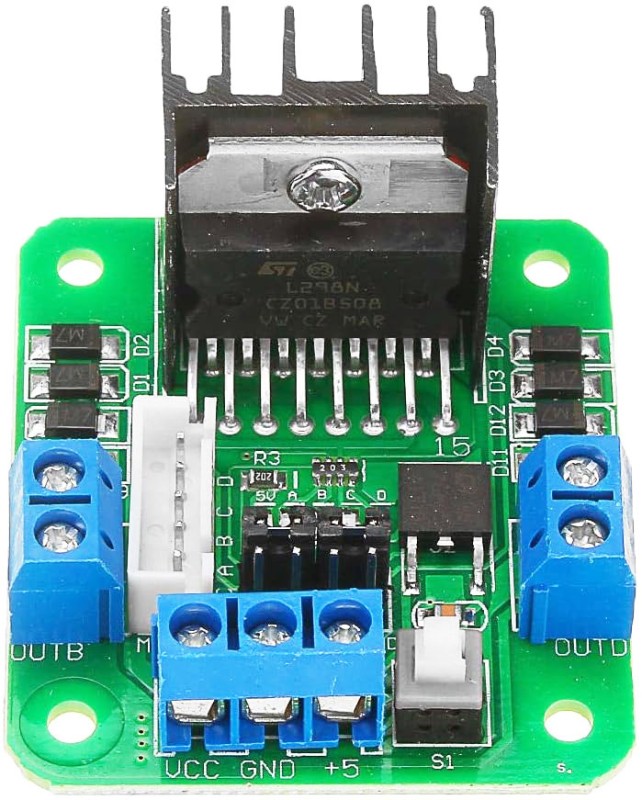

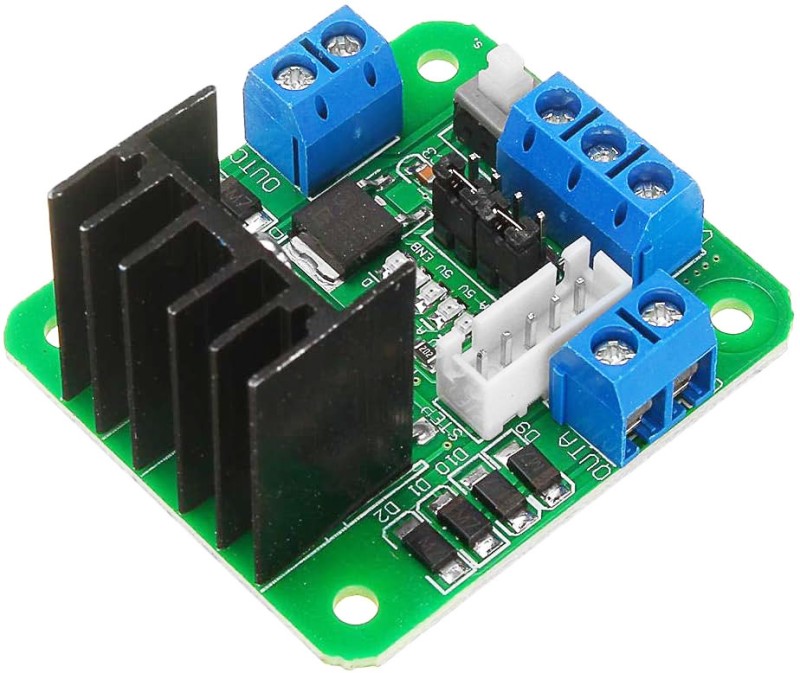

Новая редакция классического драйвера для шаговых и коллекторных двигателей на микросхеме L298. Отличительными особенностями данного драйвера являются наличие выключателя, позволяющего оперативно отключать нагрузку, и отдельного разьема для подключения шаговых двигателей. Расположенные на плате индикаторы состояния выходов облегчают наладку управления двигателем.

Во всем остальном этот драйвер повторяет аналогичные конструкции. При напряжении питания драйвера от 7 до 20 вольт можно использовать встроенный стабилизатор напряжения 5В. При меньшем напряжении рекоментуется использовать напряжение 5В контроллера. При большем - внешний стабилизатор или отдельный источник питания 5В.

Основные параметры:

Микросхема драйвера: L298N сдвоенный H-мостовой драйвер двигателей постоянного тока.
Напряжение питания силовой части драйвера Vs: +5 V ~ +35 V
Пиковый ток Io: 2A
Напряжение питания логической части Vss: +5 V ~ +7 V (может быть запитана от основной платы +5V)
Потребляемый ток логической части:. 0 ~ 36mA
Диапазон напряжений управляющих сигналов и входов разрешения:
- Низкий уровень: -0.3V ≤ Vin ≤ 1.5V
- Высокий уровень: 2.3V ≤ Vin ≤ Vss
Максимальная потребляемая мощность:. 20W (для температуры T = 75 °)
Температура хранения:. -25 ° ~ +130 °
Габаритные размеры:. 48мм * 43мм * 33мм (с учетом высоты радиатора микросхемы)
Вес: 33 грамма
Особенности: наличие светодиодных индикаторов управляющих сигналов и напряжения питания логической части драйвера.

Инструкция по использованию:

Высокий/низкий логический TTL уровень на входах ENA и ENB включает/выключает выходы соответствующих каналов драйвера. Если требуется постоянное включение выходов нужно установить соответствующие перемычки.

Для управления шаговым двигателем используются входы A, B, C и D. Логический уровень 0 на каждом из этих входов соответствует низкому уровню на выходах драйвера. Высокий уровень - напряжению питания драйвера.

Отзывы покупателей про Драйвер шагового двигателя на L298

Петро Левченко (10.08.2023)

Драйвер пришел быстро, рабочий, все ок.

Есть нюанс - сильно греется. Без дополнительного принудительного охлаждения (ds1820 +реле) на малом RPM работать не получится. Видимо нет ограничения тока на мотор. Этот момент нужно учитывать в архитектуре ПО.

В остальном норм.

Ответить

Сергій (03.05.2022)

Латунних стійок в комплекті немає

Ответить

Сергій (03.05.2022)

Купив даний драйвер, не працює кнопка, як виявилося в самій кнопці відсутні контакти. І також змінусів відсутні конденсатори на платі

Ответить

admin (04.05.2022)

Доброго дня. Якщо вам прийшов пошкоджений товар напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

Богдан (14.09.2021)

По пиковому току на канал он слабее более дешового красного варианта?

Ответить

admin (16.09.2021)

В обоих модулях применена одна и та же микросхема - модули должны быть идентичны по нагрузочной способности.

Ответить

Богдан (08.09.2021)

У этого максимальный ток такой же как у варианта за 62 грн (3А)?
2. Модель за 62 грн отдает мотору на 2 вольта меньше чем получает. (Думал у меня только так, но в обзорах пишут также)
Есть ли у этого такая же проблема? (У меня помпа 12 вольт, и с молекса я получаю 12 вольт)

Ответить

admin (16.09.2021)

По нагрузочной способности микросхемы идентичны. Необходимо учесть, что на транзисторах микросхемы в любом случае упадет от 1.7 до 2В в зависимости от тока нагрузки.

Ответить

Віктор (07.09.2021)

А в моєму екземплярі, вбудований стабілізатор напруги 5В видає 4,22В, при вхідному Vcc від 7 до 8,4 В. :(( Силова частина працює без нарікань.

Ответить

Dima (23.12.2019)

Чудовий драйвер, працює без проблем.

Ответить
