Драйвер двигателей двухканальный DRV8833

код: ARC209

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

56 грн

в наличии

Купить в один клик

	9
	голосовать

Нашли дешевле?

Описание
Отзывы (11)
Задать вопрос

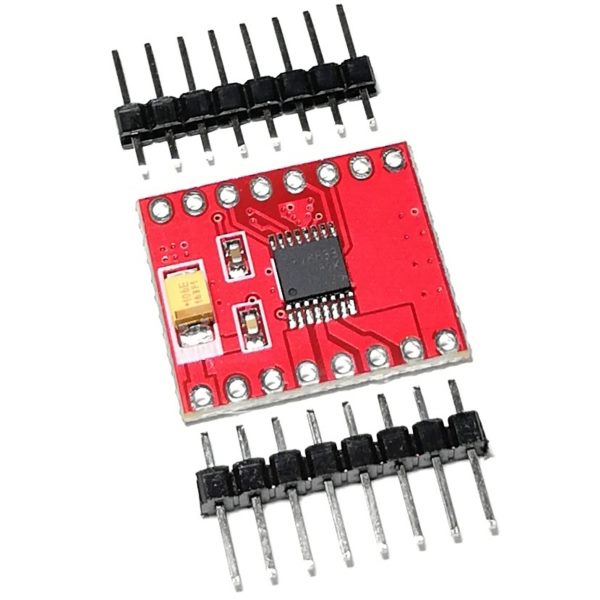

Модуль драйвера управления двумя коллекторными двигателями на микросхеме DRV8833 содержит все необходимые компоненты для управления двумя коллекторными двигателями и не требует использования дополнительных компонентов. Двойной H-мост позволяет управлять двумя двигателями постоянного тока или одним биполярным шаговым двигателем, что делает этот драйвер великолепным решением для работы с маломощными электродвигателями.

Драйвер поддерживает следующие режимы работы: Вперед, Назад, Торможение и Остановка. Регулирование скорости вращения каждого из двигателей при помощи ШИМ-регулирования с максимальной частотой 50КГц. Дополнительно предусмотрен вход перевода драйвера в ждущий режим подачей низкого логического уровня нв вход STBY. Формула для рассчета ограничения выходного тока: I(A) = 0.2V / R (Ohm), если поставить перемычки – ограничение будет вылючено.

Драйвер отлично стыкуется как с 5В контроллерами Arduino так и с 3,3В контроллерами и мини-компьютерами. Распиновка выполнена таким образом, что входные контакты находятся на одной стороне, а выходные – на другой.

Логика работы драйвера:

IN1	IN2	STBY	OUT1	OUT2	Описание режима
Высокий	Высокий	Высокий	Низкий	Низкий	Торможение
Низкий	Высокий	Высокий	Низкий	Высокий	Обратное вращение
Низкий	Высокий	Высокий	Низкий	Низкий	Торможение
Высокий	Низкий	Высокий	Высокий	Низкий	Прямое вращение
Высокий	Низкий	Высокий	Низкий	Низкий	Торможение
Низкий	Низкий	Высокий	Выключен	Выключен	Стоп
Высокий/Низкий	Высокий/Низкий	Низкий	Выключен	Выключен	Ожидание

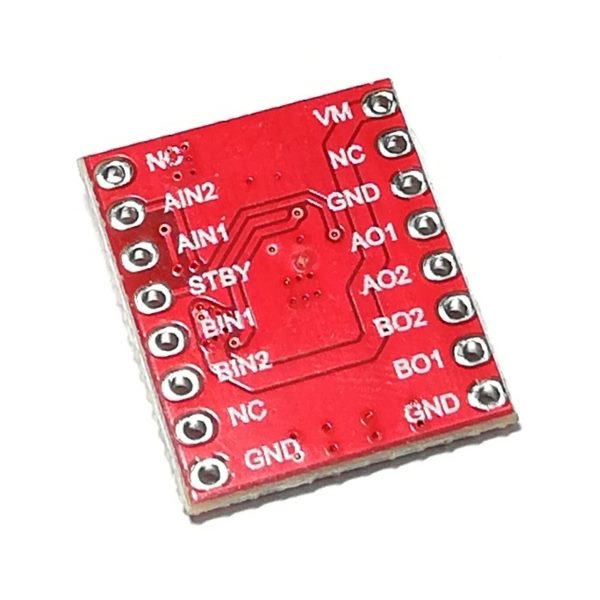

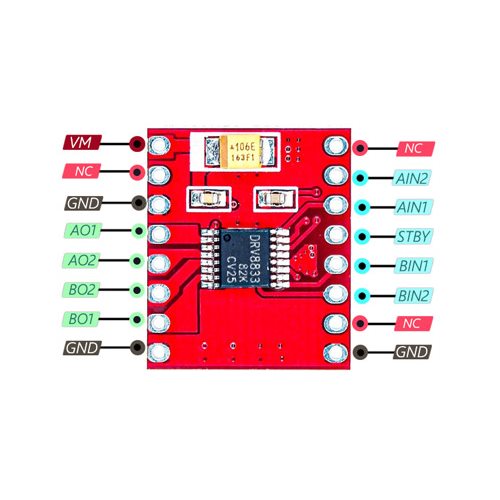

Входы драйвера:

NC - Вход не используется А
AIN2 - Вход 2 управления двигателем А
AIN1 - Вход 1 управления двигателем А
STBY - Вход перевода драйвера обоих двигателей в ждущий режим
BIN1 - Вход 1 управления двигателем В
BIN2 - Вход 2 управления двигателем В
NC - Вход не используется В
GND - Общий

Выходы драйвера:

VM - Вход напряжения питания силовых ключей драйвера
VCC - Вход напряжения питания логической части драйвера
GND - Общий
A01 - Выход 1 двигателя А
A02 - Выход 2 двигателя А
B02 - Выход 2 двигателя В
В01 - Выход 1 двигателя В
GND - Общий

Характеристики:

Микросхема драйвера: DRV8833
Минимальное напряжение питания двигателей: 2.7 В
Максимальное напряжение питания двигателей: 10.8 В
Рабочее напряжение логической части: от 3 до 5.5 В
Максимальный ток двигателей: 500 мА (средний) / 2.0А (пиковый)
Защита от перегрева: есть
Размеры платы: 21x18x3 мм

Ссылки:

Отзывы покупателей про Драйвер двигателей двухканальный DRV8833

Олексій (01.06.2023)

Чи є в вас схема підключення цієї плати до Raspberry PI 3 B+? намагаюсь підключити її до двигуна та разбері, але нічого не виходить.

Ответить

admin (01.06.2023)

Доброго дня. Схеми не має, але Ви можете подивитися її у інтернеті. Схема буде практично така сама як і у 8825 тощо.

Ответить

Михайло (02.07.2021)

Схема підключення на сторінці товару не дуже інформативна. Написав статтю як керувати цим драйвером за допомогою ардуіно. https://m16a.github.io/post/drv8833_setup/

Ответить

Олег! (01.02.2024)

Михайло, дуже Вам дякую!

Ответить

Максим (19.04.2021)

как подключить!?

Ответить

admin (19.04.2021)

Добрый день. На странице товара есть схема подключения.

Ответить

Александр (06.04.2021)

Одночасно два двигуни не працюють. Лише окремо, хоча команди надсилаю відповідно до таблиці.

Ответить

admin (06.04.2021)

Пришлите, пожалуйста, нам на почту схему подключения и что на какой управляющий вывод подаёте.

Ответить

Сергій (10.02.2021)

Замовив, розпаяв, але ще не перевіряв.

В описі драверу присутній пін VCC, а на модулі VCC позначено як NC (Not Conncted).
Він працюватиме?

Ответить

admin (11.02.2021)

Доброго дня. пін VM - це живлення моторів, а пін NC під ним живлення мікросхеми. Це вказано в її документації. Ще можете знайти інформацію по цьому посиланню - https://forum.allaboutcircuits.com/threads/hooking-up-deadbolt-motor-to-tb6612fng-stepper-motor-controller.129059/

Ответить

Сергій (13.02.2021)

Мова йде не про VM, а про VCC.
У вас на фото і на самій платі немає піна VCC, а замість нього NC. Крім того, PWMA та PWMB теж відсутні і позначено як NC.
Опис правильний, якби це була оригінальна плата SparkFun

Ответить
