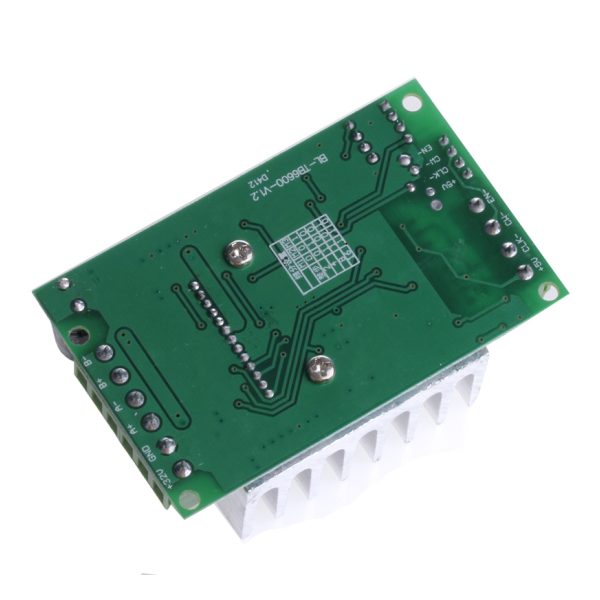

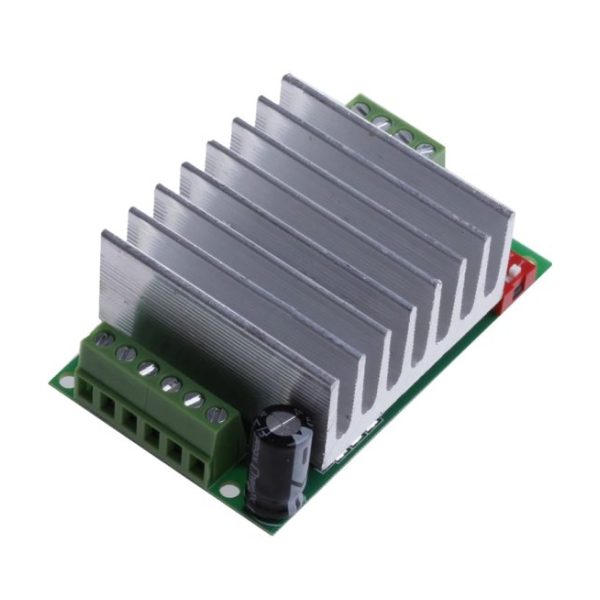

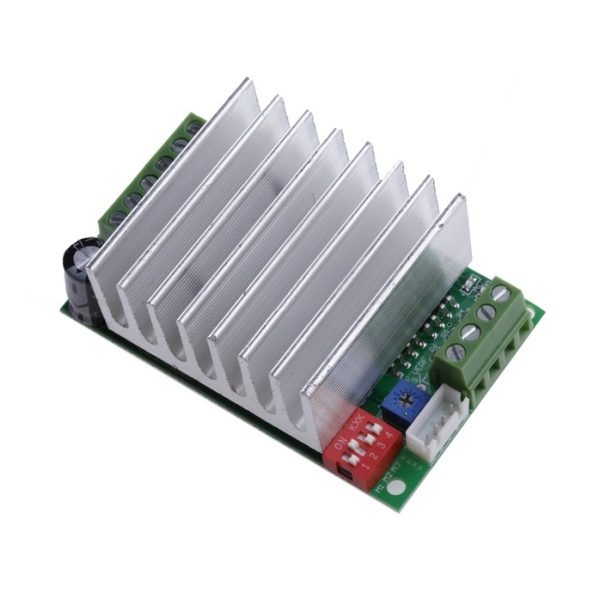

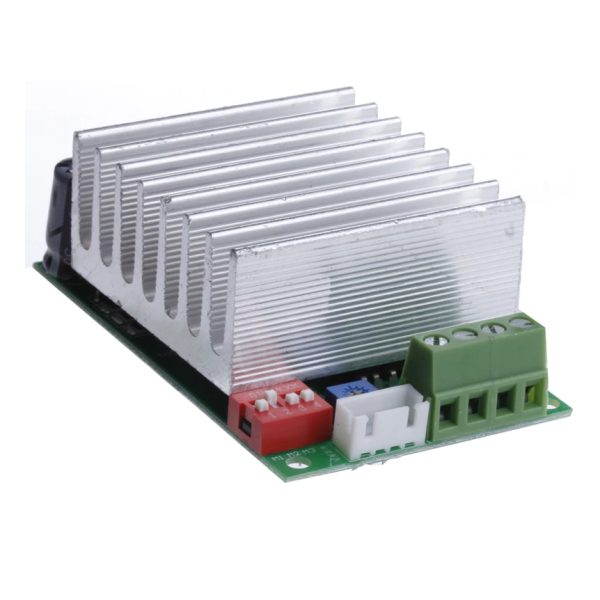

Мощный и эффективный драйвер шагового двигателя на микросхеме TB6600 с оптической развязкой управляющих сигналов. Драйвер отличается высокими параметрами тока и напряжения, наличием защит, обеспечивающих его высокую живучесть в экстремальных ситуациях, возможностью выбора коэффициента деления шага и возможностью перевода драйвера в режим пониженного энергопотребления. При всем этом управление драйвером остается максимально простым и удобным. Массивный радиатор способствует эффективному рассеиванию тепла во время работы драйвера
Особенности драйвера:
Это мощный, экономичный драйвер шагового двигателя
Превосходная работа при максимальных значениях параметров: ток 4.5A, напряжение 45 В
Встроенные в микросхему защитные механизмы
Автоматическая функция половинного тока
Использование скоростного оптрона 6N137, обеспечивающего высокую скорость без потери шага.
Используется массивный радиатор для хорошего рассеивания тепла
Характеристики:
Тип микросхемы драйвера: TB6600
Рабочее напряжение: от 10 В до 45 В постоянного тока.
Рекомендованное напряжение: 32В
Максимальный ток каждой обмотки: 4,5А
Пиковый ток: 5А
Деление шага: 2/4/8/16
Встроенные защиты от:
Превышения максимальной температуры (TSD)
Низкого напряжения питания (UVLO)
Превышения максимального тока и короткого замыкания в обмотках (ISD)
Что то у меня ни как не выходит запустить двигатель на нем. Перепробовал целую кучу библиотек. Попробовал инструкцию на соседней странице.
Двигатель дёргается со стороны в сторону, щёлкая при этом. Если поднять силу тока крутилкой, двигатель щёлкает сильнее. Могу просто дать сигнал EN, двигатель стает в удержание, как и положено.
Но шагать правильно не хочет...
Покупал двигатель тоже тут. JK42SH32.
Подскажите, что не так??
Доброго дня. Напишіть нам лист на пошту з вказаним номером вашого замовлення та пошагово опишыть ситуацію. Ми обов''язково з вами зв''яжемося для розв''язання питання.
Все работает исправно. Причиной неработоспособности были мои кривые рученьки. В круглом четырехштыревом коннекторе умудрился маленьким шурупом, который держит корпус, закоротить одну фазу между собой.
На прямую все работает чётко. Сам драйвер не греется, но все равно поставил термо прокладку на радиатор. А вот двигатель в удержании греется, в движении остывает.
Как я понял, нужно было брать двигатель помощнее, ибо драйвера в избытке.
Спасибо за понимание :)
Хороший недорогой драйвер для ШД Nema 17-23
Использую в своей конструкции два таких. Прост в настройке и управлении. Греется терпимо, но для двигателей более 3А желательно поставить воздушное охлаждение. Если будете использовать в микрошаговом режиме, то ток необходимо уменьшать, иначе двигатель издает неприятные звуки (все подстраивается индивидуально имеющимся на борту подстроечным резистором).
Из недостатков: радиатор не плотно прилегает к микросхеме(лечится так: откручиваем радиатор, метчиком прогоняем резьбу и прикручиваем обратно).
