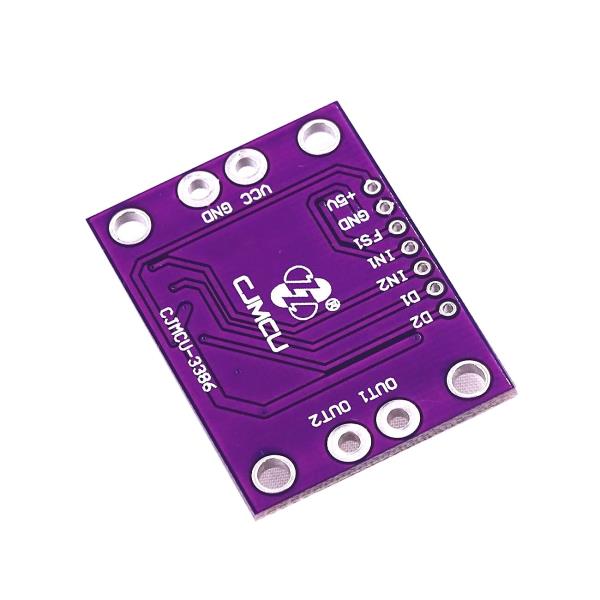

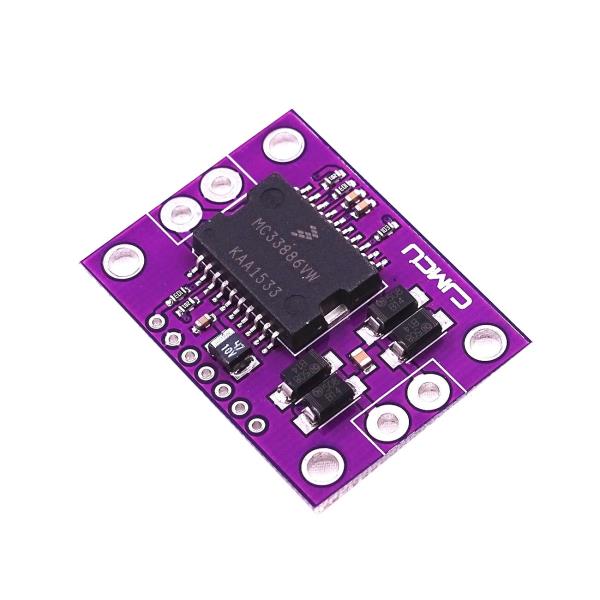

Модуль драйвера двигателей MC33886 (H-мост)

код: ARC248

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

419 грн

в наличии

Купить в один клик

	4
	голосовать

Нашли дешевле?

Описание
Отзывы (9)
Задать вопрос

Модуль на микросхеме драйвера MC33886 предназначен для коллекторных двигателей постоянного тока или управления соленоидом большой мощности. Модуль выполнен в компактном исполнении и содержит все необходимые компоненты и сигналы управления для полноценного управления индуктивной нагрузкой.

Наиболее популярные применения модуля – самоходные и радиоуправляемые игрушки, системы полива, управления соленоидами и электромагнитными двигатели и т.д.

Напряжение питания логики: от 4,5В до 5 В
Напряжение силовой части: от 5 до 28 В
Максимальный выходной ток: 5 А
Количество каналов: 1 (полный H-мост)
Максимальное напряжение логического "0": 1,5 В
Максимальная частота коммутации: 10 кГц
Защита:
- от перегрева
- от перегрузки
- от ЭДС самоиндукции
Размеры платы: 37x27x4 мм
Крепежные отверстия: Ø3.5 / 20x30 мм

Ссылки:

Отзывы покупателей про Модуль драйвера двигателей MC33886 (H-мост)

Ігор (29.04.2025)

Запаяв, підключив до лабораторного блока живлення 12В - упсь, КЗ по живленню. Звониться VCC, GND, OUT2. Обідно. Попередній модуль завівся як очікувано.

Ответить

admin (30.04.2025)

Доброго дня. Якщо не була переплутана полярність живлення і напруга була вірна, то не повинно було такого статися. Ви можете відправити драйвер нам на перевірку.

Ответить

Ігор (30.04.2025)

Ну, я не перший раз замужем ;) Спершу під''єднання gnd, потім живлення , потім лабораторний блок з захистом ;)
Завезу, ок.

Ответить

Артем (01.01.2024)

Не запрацював. На вхід 16 вольт з якісного блоку живлення (колись мав техніку apple), на живлення плати 5 вольт з ардуїно, на in1, in2, d1, d2 в різних комбінаціях подавав і логічний нуль, і одиницю, на виході жодної напруги не отримав. Спробував заживити плату від зовнішнього джерела 5 вольт, результат однаковий.

Ответить

admin (03.01.2024)

Доброго дня. Напишіть нам лист на пошту з описом ситуації та номером Вашого замовлення, спробуємо допомогти.

Ответить

Євген (02.07.2022)

Купив, підключив згідно даташиту - згорів конденсатор.
Напруга навантаження вказана до 40В, але конденсатор на 10В, як воно може працювати???

Ответить

admin (05.07.2022)

Доброго дня. А куди ви подавали 40В?

Ответить

Viktor Mfjskiy (08.09.2021)

исправте в описании = для коллекторных двигателей постоянного тока= Н мост .

Ответить

admin (24.09.2021)

Спасибо - исправили.

Ответить
